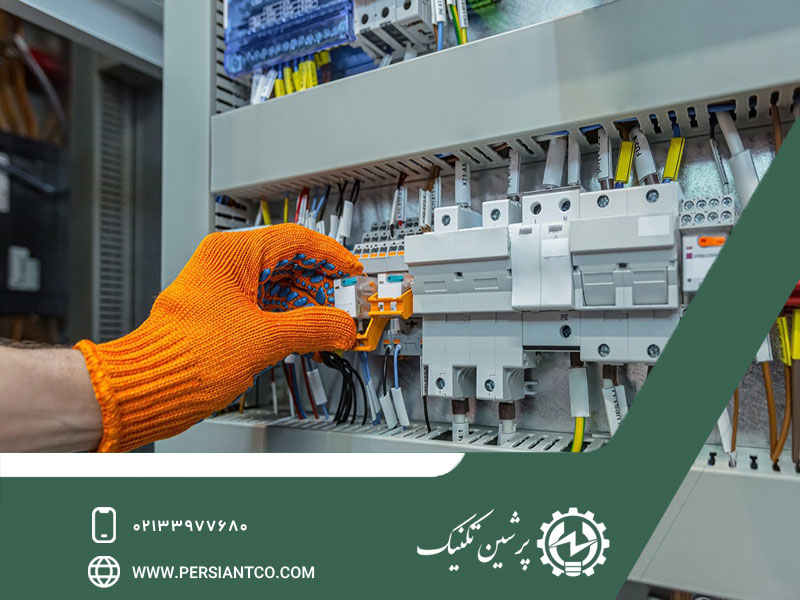

راهنمای جامع برای نصب تابلو ستاره مثلث
نصب تابلو ستاره مثلث مدلی از
تابلو برق بوده که نیازمند دقت در جانمایی اجزا و رعایت اصول ایمنی است. ابتدا محل مناسب برای نصب انتخاب شده و تابلو به دیوار یا پایه محکم متصل میشود. سپس تجهیزات داخلی مانند کنتاکتورها، بیمتال و تایمر با توجه به نقشه نصب میشوند. باید به سیمکشی صحیح، تهویه مناسب و اتصال به زمین توجه کرد. بررسی اولیه ولتاژ شبکه و توان موتور نیز اهمیت دارد. پیش از راهاندازی، سیستم باید تست و از صحت عملکرد مدار فرمان و قدرت اطمینان حاصل شود.
بیشتر بخوانید» در صورت تمایل به خرید و استعلام قیمت تابلو فرمان، روی لینک داده شده کلیک کنید.
نحوه سیمکشی تابلو ستاره مثلث
سیمکشی تابلو ستاره مثلث شامل اتصال مدار قدرت و مدار فرمان است. در مدار قدرت، سه کنتاکتور (اصلی، ستاره و مثلث) بههمراه بیمتال برای محافظت موتور استفاده میشوند. کابلهای ورودی برق به کنتاکتور اصلی و خروجی آن به ترمینال موتور متصل میشوند. برای مدار فرمان، از کلید استارت، استاپ، تایمر و کنتاکتور استفاده شده و مسیر سیمکشی باید مطابق نقشه الکتریکی باشد. سیمها باید شمارهگذاری و بهدرستی در کانالهای مخصوص قرار گیرند تا ایمنی و نظم تابلو حفظ شود.
چگونه بعداز خرید تابلو ستاره مثلث، آن را عیبیابی کنیم؟
برای عیبیابی تابلو ستاره مثلث باید به ترتیب عملکرد مدار توجه کرد. ابتدا برق ورودی بررسی شود. سپس با تست کلید استارت، عملکرد کنتاکتورها و تایمر ارزیابی میشود. در صورت استارت نخوردن موتور، ممکن است تایمر خراب یا سیمکشی اشتباه باشد. همچنین، بیمتال فعالشده یا کنتاکتور معیوب میتواند علت توقف عملکرد باشد. اگر موتور در حالت مثلث کار نمیکند، باید وضعیت کنتاکتور مثلث و اتصالات آن بررسی شود. استفاده از مولتیمتر و مشاهده نحوه سوییچینگ بین حالتها به تشخیص سریعتر کمک میکند.
چگونگی مونتاژ تابلو ستاره مثلث
مونتاژ تابلو ستاره مثلث از نصب تجهیزات روی بدنه تابلو آغاز میشود. ابتدا تجهیزات مانند کنتاکتورها، تایمر، فیوزها و بیمتال طبق نقشه روی ریل نصب میشوند. سپس سیمکشی بر اساس نقشه برق انجام شده و مسیرهای عبور سیم درون کانالهای کابلکشی قرار میگیرند. برای جلوگیری از خطا، بهتر است از سیمهای شمارهدار استفاده شود. در ادامه، ترمینالها و تجهیزات حفاظتی نصب و تست اولیه عملکرد انجام میشود. در پایان، بدنه تابلو بسته و آماده بهرهبرداری خواهد شد.
بیشتر بخوانید» به منظور خرید تابلو برق پیانوی با بهترین قیمت و کیفیت، روی لینک داده شده کلیک کنید

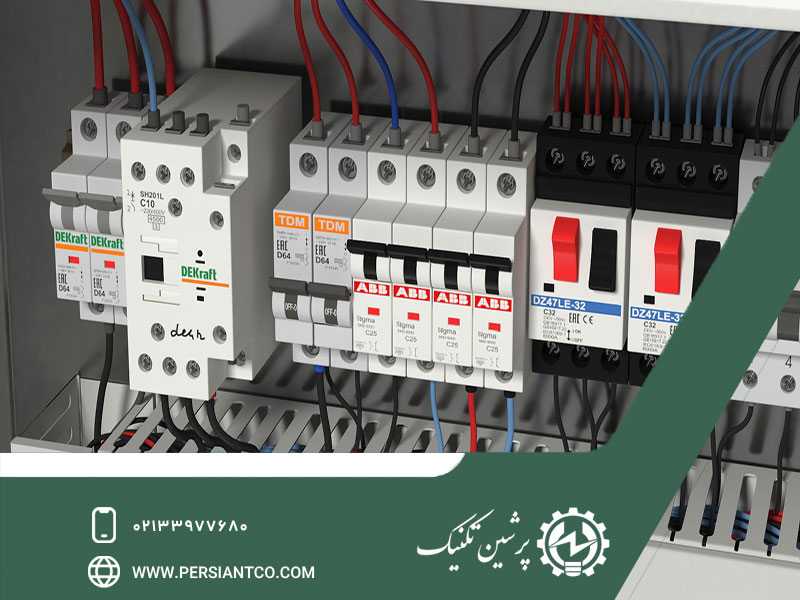

نقشه تابلو ستاره مثلث
نقشه تابلو ستاره مثلث شامل دو بخش مدار قدرت و مدار فرمان است. در بخش قدرت، مسیر عبور جریان برق از کنتاکتور اصلی، ستاره و مثلث به موتور مشخص میشود. در نقشه فرمان، ترتیب عملکرد کلید استارت، تایمر، بیمتال و کنتاکتورها نشان داده شده است. این نقشه به تکنسین کمک میکند تا تابلو را دقیق مونتاژ و سیمکشی کند. داشتن نقشه دقیق باعث تسریع در عیبیابی و تعمیرات نیز میشود. معمولاً از نمادهای استاندارد برق صنعتی در این نقشه استفاده میشود.
مدار قدرت راهاندازی موتور ستاره مثلث
مدار قدرت در راهاندازی ستاره مثلث وظیفه تغذیه موتور را برعهده دارد. این مدار از سه کنتاکتور اصلی، ستاره و مثلث تشکیل شده است. ابتدا برق از طریق کنتاکتور اصلی و کنتاکتور ستاره به موتور میرسد تا جریان راهاندازی کاهش یابد. پس از مدتزمان مشخص، کنتاکتور ستاره قطع و کنتاکتور مثلث وارد مدار میشود تا موتور بهصورت مستقیم با ولتاژ کامل کار کند. طراحی این مدار باید مطابق با توان موتور و مشخصات فنی باشد تا از آسیبهای احتمالی جلوگیری شود.
مدار فرمان راهاندازی تابلو ستاره مثلث
مدار فرمان در تابلو ستاره مثلث کنترل توالی عملکرد مدار قدرت را بر عهده دارد. این مدار شامل کلید استارت، استاپ، تایمر، کنتاکتهای کمکی و بیمتال است. با فشردن کلید استارت، ابتدا کنتاکتور اصلی و ستاره فعال میشوند. تایمر پس از مدتزمان تعیینشده، دستور قطع کنتاکتور ستاره و فعالسازی کنتاکتور مثلث را صادر میکند. در این شرایط
بیمتال رله اضافهبار، فرمان قطع مدار را میدهد. طراحی دقیق این مدار برای عملکرد ایمن و صحیح موتور ضروری است.
نکات مهم راه اندازی تابلو ستاره مثلث
- امکان راه اندازی هر موتور آسنکرون سه فاز با اتصال ستاره مثلث وجود ندارد.
- در نظر داشته باشید که موتور راه اندازی شده با ستاره مثلث به هیچ عنوان نباید در اتصال ستاره، زیر بار قرار داده شود.
- حتما قبل از راه اندازی، از اینکه سیم پیچ های پلاک الکتروموتور برای ولتاژ خطی طراحی شده اند، اطمینان حاصل کنید.

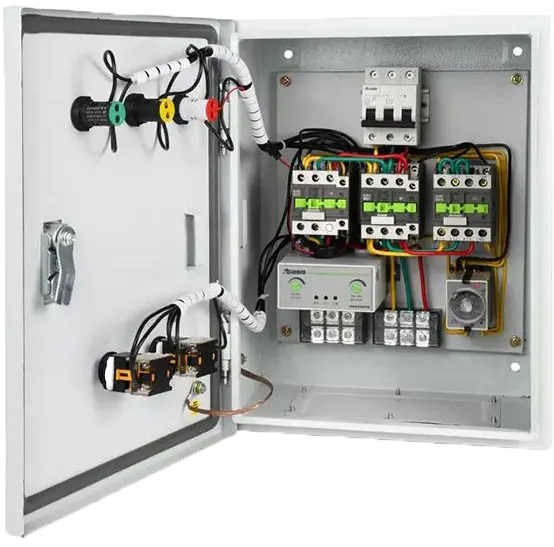

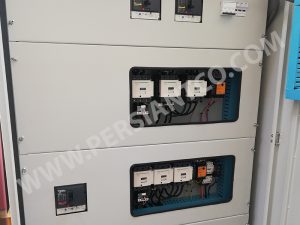

اجزای تشکیل دهنده تابلو برق ستاره مثلث
انواع تابلو برق ستاره مثلث از اجزا و قطعات مختلفی تشکیل شده که شامل موارد زیر هستند:
- رله زمان
- کنتاکتور
- ولتاژ حرارتی سه قطبی
- اتوماتیک مدار اصلی
- عناصر فیوز یا قطع
- عنصر فیوز یا قطع خودکار
مهم ترین دلایل خرید تابلو ستاره مثلث
از جمله اصلی ترین دلایل خرید تابلو برق ستاره مثلث می توان به موارد زیر اشاره کرد:
با خرید تابلو برق ستاره مثلث می توان زمان روشن شدن موتور، جریان هجومی را کاهش داد.
دیگر دلیل خرید تابلو برق ستاره مثلث، جلوگیری از افت ولتاژ در سیستم الکتریکی ساختمان است.
تابلو برق ستاره مثلث همچنین از افزایش دمای جریان ناشی از
جریان هجومی نیز جلوگیری می کند.

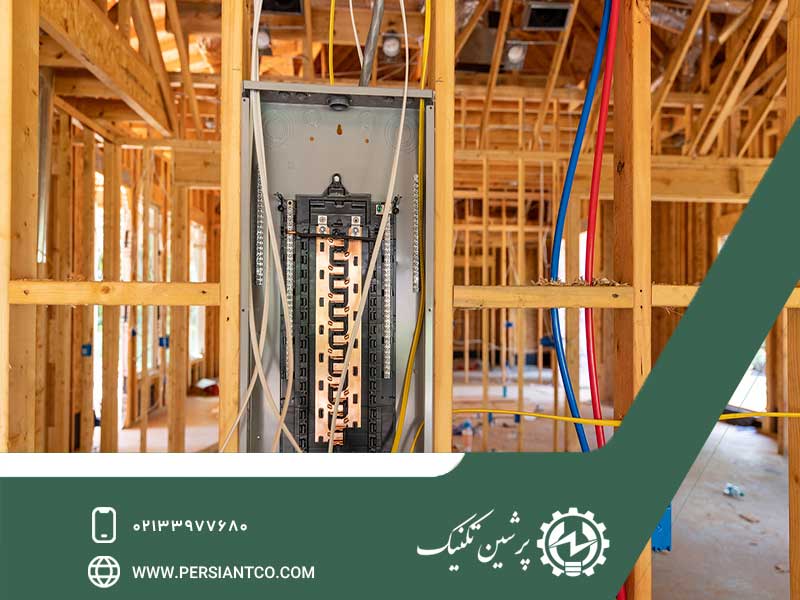

فاکتورهای موثر بر قیمت تابلو ستاره مثلث
قیمت تابلو ستاره مثلث به عوامل مختلفی بستگی دارد. مهمترین فاکتور، توان تابلو است که مشخص میکند چه میزان بار الکتریکی را میتواند کنترل کند؛ هرچه توان بالاتر باشد، قیمت نیز بیشتر میشود. کیفیت و برند تجهیزات مورد استفاده مانند کنتاکتور، بیمتال، فیوز و PLC نیز نقش زیادی در تعیین قیمت دارند. نوع حفاظتهای در نظر گرفته شده (مثل حفاظت حرارتی، مغناطیسی یا حفاظ جان) نیز میتواند قیمت را افزایش دهد. ابعاد و جنس بدنه تابلو، بهویژه در تابلوهای فضای باز، از دیگر عوامل مؤثر است. همچنین نقشه و طراحی مهندسی، هزینههای مونتاژ و نصب در محل در قیمت نهایی مؤثر هستند. در نهایت، تعداد مدارهای کنترلی و پیچیدگی عملکرد تابلو نیز میتواند قیمت را بالا ببرد. بنابراین، قیمتگذاری دقیق نیازمند بررسی جزئیات پروژه است.
بهینهسازی عملکرد تابلو ستاره مثلث با استفاده از اینورترهای فرکانس متغیر (VFD)
یکی از روشهای نوین برای کنترل بهتر راهاندازی و عملکرد موتورهای الکتریکی، استفاده از اینورترهای
درایو فرکانس متغیر یا VFD است. این دستگاهها امکان تنظیم سرعت و گشتاور موتور را فراهم میکنند و میتوانند بهصورت ترکیبی با تابلوهای ستاره مثلث استفاده شوند. استفاده از VFD در کنار تابلو ستاره مثلث میتواند مزایایی مانند کاهش مصرف انرژی، افزایش عمر مفید موتور و کاهش تنشهای مکانیکی را به همراه داشته باشد.
اهمیت حفاظتهای الکترونیکی پیشرفته در تابلوهای ستاره مثلث
در تابلوهای ستاره مثلث سنتی، حفاظتهای اصلی معمولاً شامل فیوزها و رلههای حرارتی هستند. اما با پیشرفت فناوری، استفاده از حفاظتهای الکترونیکی پیشرفته مانند رلههای دیجیتال، سیستمهای مانیتورینگ جریان و ولتاژ، و حفاظتهای مبتنی بر
میکروکنترلر توصیه میشود. این حفاظتها امکان تشخیص سریعتر و دقیقتر خطاها را فراهم میکنند و میتوانند از آسیبهای جدی به تجهیزات جلوگیری کنند.
نقش تابلوهای ستاره مثلث در بهبود ضریب توان و کاهش هزینههای انرژی
یکی از چالشهای اصلی در سیستمهای الکتریکی صنعتی، پایین بودن ضریب توان است که میتواند منجر به افزایش هزینههای انرژی و جریمههای ناشی از آن شود. تابلوهای ستاره مثلث با کاهش جریان راهاندازی موتور، میتوانند به بهبود ضریب توان کمک کنند. علاوه بر این، ترکیب این تابلوها با بانکهای خازنی و سیستمهای اصلاح ضریب توان میتواند بهرهوری انرژی را بهطور قابل توجهی افزایش دهد.
نکات کلیدی در نگهداری و بازرسی دورهای تابلوهای ستاره مثلث
برای اطمینان از عملکرد مطلوب و افزایش عمر مفید تابلوهای ستاره مثلث، نگهداری و بازرسی دورهای ضروری است. برخی از اقدامات پیشنهادی عبارتند از:
بازرسی بصری: بررسی وضعیت ظاهری تجهیزات، اتصالات و نشانههای احتمالی آسیب یا فرسودگی.
تست عملکردی: بررسی عملکرد صحیح کنتاکتورها، رلهها و تایمرها.
اندازهگیری پارامترهای الکتریکی: مانند جریان، ولتاژ و مقاومت عایقی برای شناسایی مشکلات پنهان.
تمیزکاری دورهای: حذف گرد و غبار و آلودگیها از داخل تابلو برای جلوگیری از ایجاد قوس الکتریکی یا اتصال کوتاه.
انواع تابلو ستاره مثلث را بشناسید
تابلوهای ستاره مثلث، به عنوان یکی از رایجترین روشهای راهاندازی الکتروموتورهای سه فاز با قدرت بالا (معمولاً بیش از 5.5 کیلووات)، نقش حیاتی در کاهش جریان هجومی و جلوگیری از آسیب به شبکه برق و خود موتور دارند. این تابلوها در انواع مختلفی تولید میشوند که هر کدام ویژگیها و کاربردهای خاص خود را در صنایع گوناگون کبک و سراسر کانادا دارند.
1. تابلو ستاره مثلث دستی (Manual Star-Delta Starter Panel):
این نوع، سادهترین شکل تابلو ستاره مثلث است که در آن، تغییر وضعیت از ستاره به مثلث توسط اپراتور و به صورت دستی از طریق کلیدهای قطع و وصل انجام میشود. تابلوهای دستی معمولاً برای موتورهایی با دفعات راهاندازی کم و جایی که حضور اپراتور الزامی است، مناسب هستند. مزیت اصلی آنها قیمت پایینتر است، اما نیاز به نظارت انسانی دارند.
2. تابلو ستاره مثلث اتوماتیک (Automatic Star-Delta Starter Panel):
رایجترین و پرکاربردترین نوع تابلو ستاره مثلث، مدل اتوماتیک آن است. در این تابلوها، فرآیند تغییر اتصال از ستاره به مثلث، به صورت خودکار و توسط یک تایمر و سه کنتاکتور (یک کنتاکتور اصلی، یک کنتاکتور ستاره و یک کنتاکتور مثلث) انجام میشود. این تابلوها نیاز به دخالت انسانی ندارند و برای موتورهایی که دفعات راهاندازی بالایی دارند یا در مکانهایی که دسترسی دشوار است، ایدهآل هستند. دقت بالا در زمانبندی تغییر وضعیت، از مزایای کلیدی این نوع است.
3. تابلو ستاره مثلث با رله کنترل فاز (Star-Delta Panel with Phase Control Relay):
این نوع تابلوها، یک لایه حفاظتی بیشتر به تابلوهای اتوماتیک اضافه میکنند. رله کنترل فاز، وظیفه پایش ولتاژ فازها را بر عهده دارد و در صورت بروز ناهنجاریهایی مانند افت ولتاژ، افزایش ولتاژ، یا عدم تقارن فاز، مدار را قطع میکند تا از آسیب به موتور و سیستم جلوگیری شود. این ویژگی برای محیطهای صنعتی که پایداری برق تضمین شده نیست، بسیار حیاتی است.
4. تابلو ستاره مثلث با حفاظتهای اضافی:
این تابلوها میتوانند شامل طیف وسیعی از تجهیزات حفاظتی اضافی باشند، از جمله:
• بیمتال (Overload Relay): برای حفاظت موتور در برابر اضافه بار.
• فیوز یا کلید مینیاتوری (MCB/MCCB): برای حفاظت در برابر اتصال کوتاه.
• چراغهای سیگنال: برای نمایش وضعیت عملکرد (روشن/خاموش، خطا).
• کلید انتخابگر (Selector Switch): برای انتخاب حالتهای مختلف کارکرد (مثلاً دستی/اتوماتیک).
• میترهای اندازهگیری: برای نمایش جریان، ولتاژ و سایر پارامترهای الکتریکی.
