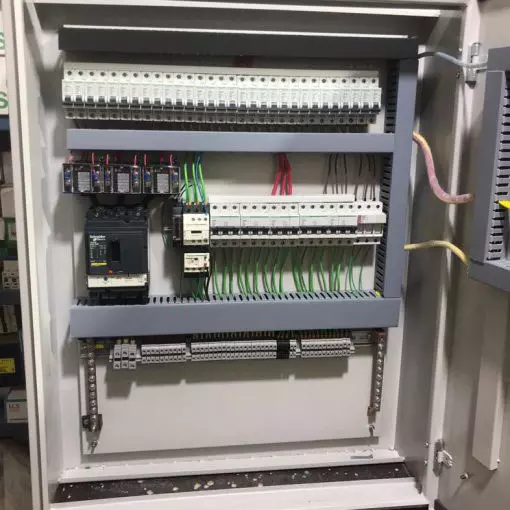

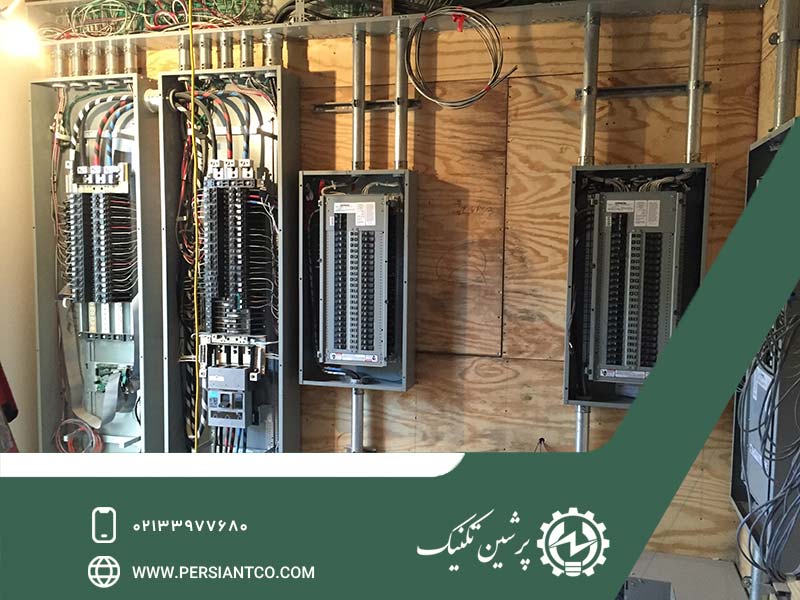

تابلو برق کارگاهی

در کارخانه‌ها و کارگاه‌های صنعتی کوچک و بزرگ، پروژه‌های کارگاهی نظیر ساختمان‌های مسکونی، اداری و تجاری در حال ساخت و یا کارگاه‌های موقت برای تجهیز و ایمن کردن و دسترسی آسان و استاندارد به برق، از تابلو برق کارگاهی استفاده می‌شود.

این تابلوهای خروجی‌های متفاوت و متنوعی نسبت به محل قرارگیری و نوع فعالیت و تجهیزات مورد استفاده در کارگاه دارند.

تابلو برق کارگاهی علاوه بر تقسیم جریان ورودی بین تجهیزات و تأمین میزان جریان موردنیاز وظیفه حفاظت در مقابل اتصال کوتاه، اضافه‌بار، جریان‌های نشتی و … را نیز بر عهده دارد.

بدنه‌های این تابلوها می‌تواند از فلز، کامپوزیت و ABS جهت مقاومت در برابر شرایط جوی باشد و همچنین ابعاد آن بستگی به تجهیزات و شرایط کارگاه دارد.

منظور از تجهیزات مورد استفاده در کارگاه، دریل، فرز، جوش و سایر وسایل برقی موردنیاز در پروژه است. تابلو برق‌های کارگاهی می‌توانند هم ثابت و هم متحرک باشند تا در مواقع لازم بتوان آن را جابه‌جا کرد.

تابلو برق‌های کارگاهی به دلیل استفاده در سه فاز 400 ولت و تک فاز 230 ولت جزو تابلوهای فشار ضعیف LB در نظر گرفته می‌شوند.

این نوع تابلوها صرفاً برای تغذیه‌ی آسان و ایمن دستگاه‌های برقی ساخته می‌شوند و از ساده‌ترین نوع تابلوها محسوب می‌گردد که متشکل از انواع فیوزها (تک فاز، سه فاز) و انواع پریزهای تک فاز و سه فاز جهت اتصال آسان‌تر (با توجه به دستگاه‌های خروجی) و ترمینال‌های ریلی جهت اتصال مستقیم کابل‌های خروجی و ورودی است.

با توجه به مقررات جدید در بعضی از پروژه‌ها باید از کلید محافظ جان نیز به‌عنوان کلید اصلی استفاده کرد (جهت حفاظت بیشتر)

بدنه تابلوها با توجه به شرایط محیطی و آب‌وهوا قابل‌تغییر است که از انواع آن به بدنه فلزی به همراه رنگ الکترواستاتیک و بدنه کامپوزیت و بدنه ABS می‌توان اشاره نمود. طرح، تعداد خروجی و پریزها با توجه به سفارش مشتری قابل‌تغییر است.

سفارش تابلو برق کارگاهی

تابلو برق کارگاهی ACS

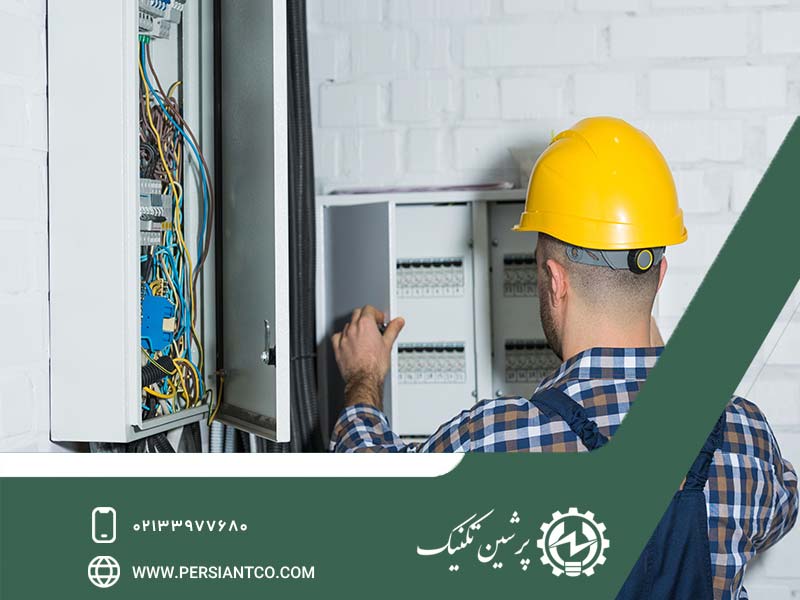

به‌منظور ایمنی کارکنان شاغل در پروژه‌های کارگاهی و حفاظت از تجهیزات برقی باید حتماً به سیستم اتصال زمین ارت وصل شوند.

تجهیزات متناسب با امکانات و نیازهای پروژه کارگاهی ممکن است تغییر کند. در تابلو برق کارگاهی متأسفانه برخی افراد استانداردهای لازم را به دلیل موقتی بودن کار رعایت نمی‌کنند که همین عاملی برای آسیب رسیدن به تجهیزات و کارکنان مشغول به کار در کارگاه است.

یکی از نکاتی که باید در تابلو برق کارگاهی رعایت کرد این است که سیم‌ها رها نداشته باشند و تابلو حتماً قفل داشته باشد تا فقط افراد متخصص و مسئول تابلو بتوانند به تابلو دسترسی داشته باشند و تغییرات را اعمال کنند.

انتخاب سه فاز یا تک فاز بودن تابلو برق کارگاهی بستگی به تجهیزات مورد استفاده در کارگاه دارد.

علاوه بر تابلو برق کارگاهی می توان به دیگر تابلو برق‌ها از جمله تابلو برق سه فاز و تابلو برق صنعتی اشاره نمود جهت اطلاعات بیشتر می توانید بر روی لینک کلیک نمائید.

طراحی یک نمونه از تابلو برق کارگاهی

در ادامه قطعات موردنیاز برای طراحی یک تابلو برق کارگاهی را با شما بررسی خواهیم کرد.

اجزا و قطعات موردنیاز در تابلو برق کارگاهی

  • کلید خودکار مینیاتوری MCB تک فاز
  • کلید خودکار مینیاتوری MCB سه فاز
  • پریز 25 آمپر چند شاخه دردار پنج شاخه
  • ترمینال فلزی انشعابی برای نول
  • پریز سه‌شاخه دردار 16 آمپر
  • ترمینال فلزی انشعابی برای اتصال زمین (ارت)

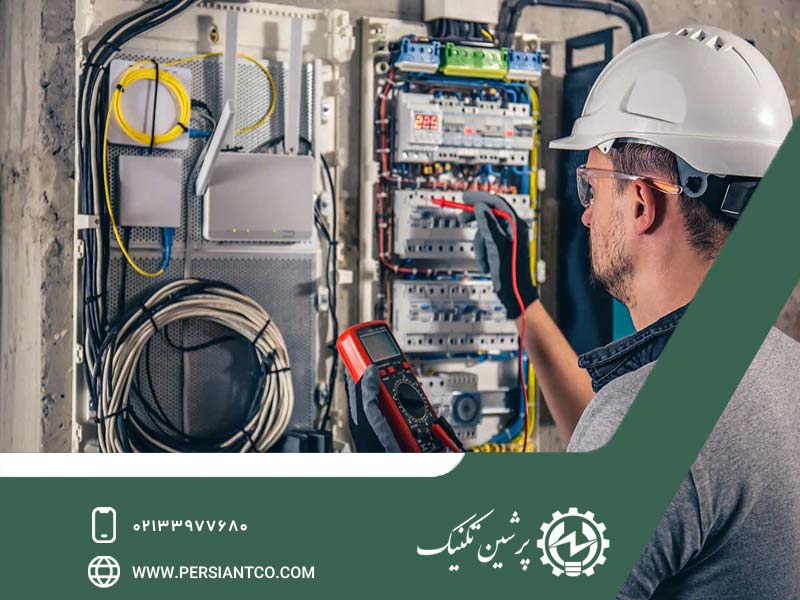

اتصالات موردنیاز در تابلو برق کارگاهی

پریز (receptacle) socket-outlet:

قسمت ثابت نصب‌شده در سیم‌کشی یا نصب‌شده روی تجهیزات که برای اتصال به یک مدار الکتریکی طراحی‌شده است.

چند شاخه (plug):

قطعه یکپارچه برای اتصال مستقیم یک کابل انعطاف‌پذیر به تجهیزات یا یک connector در نظر گرفته‌شده است.

اتصال‌دهنده (connetctor):

قطعه جداگانه برای اتصال به یک کابل انعطاف‌پذیر که به منبع متصل است. به‌طورکلی یک کانکتور دارای همان ترتیب اتصالات socket outlet است.

اینلت (inlet):

قطعه نصب ثابت که تجهیزات متصل شده به آن ثابت و غیرقابل انعطاف است. به‌طورکلی یک کانکتور دارای همان ترتیب اتصالات plug است.

کوپلر (coupler):

کوپلر از دو قسمت تشکیل‌شده است که امکان اتصال دو کابل را فراهم می‌کند.

کوپلر کابل، plug و connector را به هم وصل می‌کند. کوپلر لوازم الکتریکی را با connector و inlet به هم وصل می‌کند.

اتصال‌دهنده‌های سه فاز و تک فاز برمبنای ساعت و رنگ تعریف می‌شوند.

ساعت و رنگ کیفیت اتصال و محدوده ولتاژ کار پریز را نشان می‌دهند. ساعت هر پریز محل اتصال شاخه اتصال زمین را نشان می‌دهد.

قطعات کنترلی و حفاظتی تابلو شامل کلیدهای خودکار مینیاتوری سه فاز و تک فاز و کلید جریان باقیمانده یا همان نشتی است.

کلید جریان نشتی سه فاز (چهار پل) دقیقاً شبیه به تک فاز عمل می‌کند با این تفاوت که به‌جای ورودی فاز و نول، سه فاز و یک نول دارد.

درجه حفاظت تابلوها (IP):

درجه حفاظت تابلو با یک عدد دو رقمی نشان داده می‌شود. رقم دهگان عدد حفاظت تابلو در برابر گردوغبار و رقم یکان حفاظت در برابر ذرات آب را نشان می‌دهد.



در این بخش سعی کردیم تا شما را با تابلو برق کارگاهی و اطلاعات موردنیاز این کالای مهم در کارخانه‌ها و کارگاه‌ها بیشتر آشنا کنیم.

گروه فنی و مهندسی پرشین تکنیک با کادری مجرب و حرفه‌ای آماده راه‌اندازی انواع تابلو برق کارگاهی متناسب با نیاز شما و با بهترین کیفیت و قیمت در سراسر ایران است.

در صورت نیاز به کسب اطلاعات بیشتر و همچنین استعلام قیمت و نوع تابلو و ابعاد و … و سفارش تابلو برق کارگاهی، با همکاران واحد فروش پرشین تکنیک در ارتباط باشید.

همکاران ما مشتاقانه منتظر شنیدن صدای گرم شما عزیزان هستند.
