دستگاه دیتا لاگر یا همان نمونه بردار وسیلهای است که دیتا و اطلاعات را ثبت میکند. این جمله سادهترین تعریف برای این وسیله کاربردی است. این ابزار معمولا دارای اندازه و ابعاد کوچکی است و در صنعت هم کاربردهای گوناگون و مختلفی دارد. این وسیلهها دارای حسگرهایی هستند که با توجه به نوع آنها، اقدام به اندازهگیری پارامترهای مد نظر کرده و مقادیر اندازهگیری شده را در خود ذخیره میکنند.
برای کسب اطلاعات بیشتر در خصوص این دستگاه پرکاربرد و آشنایی با انواع و کاربردهای آن، ادامه این مقاله از پرشین تکنیک میتواند راهنمای بسیار خوبی در این زمینه باشد.

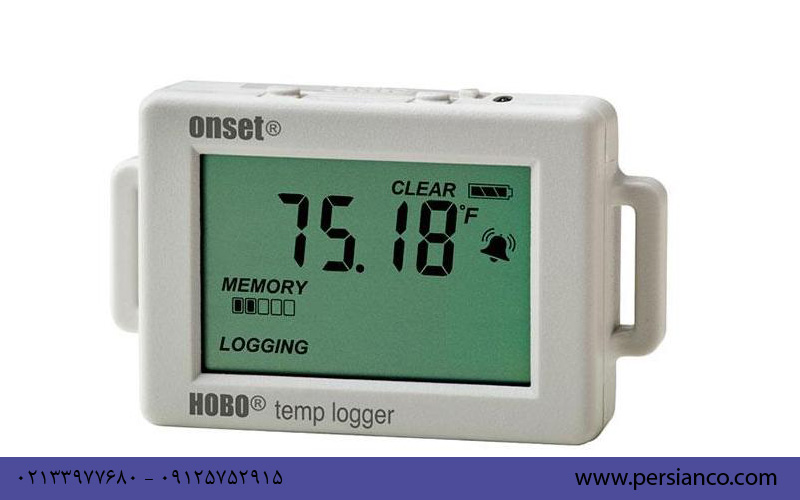

دستگاه دیتا لاگر چیست؟
در ابتدا به بررسی پایهای این ابزار میپردازیم. همانطور که گفته شد، دیتا لاگر ابزاری است که برای ثبت تغییرات و دادههای مختلف به کار برده میشود. این ابزارها معمولا کوچک و قابل حمل بوده و انواع جدیدتر آنها هم نمایشگری دارند که موارد اندازهگیری و ذخیره شده در آن به نمایش درمیآیند. همچنین این دستگاهها دارای درگاه usb هم هستند و بعد از اتصال آنها به کامپیوتر و با استفاده از نرمافزار مخصوص دیتا لاگر، میتوان اطلاعات و دادههای ضبط شده را مشاهده و بررسی کرد.
این ابزار با باتری کار میکند و با توجه به نوع آن، وظایف مختلفی را برعهده دارد و مقادیر متفاوتی را هم اندازهگیری میکند. انواع این دستگاه در ادامه مورد بررسی قرار میگیرند.
بیشتر بخوانید» تابلو فرمان نقش حیاتی در کنترل، مدیریت و ایمنی تجهیزات الکتریکی دارد. این تابلوها با ساماندهی سیستمهای برقی، از بروز خطا، نوسانات ولتاژ و آسیب به دستگاهها جلوگیری میکنند. خرید تابلو فرمان در کارخانهها، آسانسورها و مراکز صنعتی باعث افزایش کارایی، ایمنی و عمر مفید تجهیزات میشود.
انواع دستگاه دیتا لاگر
حال که با کارکرد کلی این محصول آشنا شدیم، به سراغ معرفی انواع آن در صنعت میرویم که از آنها استفادههای زیادی هم میشود. لازم به ذکر است برخی از این ابزارها قابلیت دریافت و ضبط کردن چندین ورودی را دارند و میتوان از آنها به شکلهای گستردهتری هم استفاده کرد.
بیشتر بخوانید» تابلو برق یکی از اجزای کلیدی در سیستمهای الکتریکی است که وظیفه توزیع، کنترل و حفاظت از جریان برق را بر عهده دارد. این تابلوها از تجهیزات در برابر اضافهبار، اتصال کوتاه و خطرات احتمالی محافظت میکنند و نقش مهمی در ایمنی، بهرهوری و عملکرد پایدار تأسیسات برقی دارند.
دیتا لاگر یو اس بی مستقل
این نوع دیتا لاگر معمولا به شکل کوچک و قابل حمل تولید و تهیه میشود. همچنین راحتی نصب آنها و البته قیمت کمتر آنها هم از ویژگیهای دیگر این نوع دستگاه دیتا لاگر است. در این ابزار، دادهها را میتوان از طریق یو اس بی منتقل کرد.
دستگاه دیتا لاگر با بلوتوث کم انرژی
این نوع ابزار هم در ابعاد کوچکی تهیه میشود و قابلیت نصب آسانی را هم دارد. ویژگی که این نوع را متمایز از دیگر انواع آن میکند، انتقال دادهها با بلوتوث است که تا فاصلهای مشخص این امکان را فراهم خواهد کرد. بنابراین باید گفت مناطق و بخشهایی که دسترسی و رفت و آمد سختی دارند، گزینه مناسبی برای به کارگیری این نوع دیتا لاگر هستند.
دیتا لاگر تحت وب
این نوع دستگاه، این قابلیت را دارد که با استفاده از سنسورهای خارجی و منتقل کردن اطلاعات موجود به سرور وب، به کار گرفته شوند.
دیتا لاگر برای دما
اما یکی از پرکاربردترین و مهمترین انواع دیتا لاگرها، دستگاه دیتا لاگر دما است. از این تجهیز برای کنترل دما در شرایط مختلف کاری برای کاربردهای زیادی استفاده میشود. اگر دما از حد تعیینشدهای فاصله بگیرد، این ابزار هشدار را به اطلاع افراد میرساند و از این طریق میتوان جلوی بسیاری از مشکلات احتمالی را هم گرفت.
بیشتر بخوانید» محافظ برق چیست و چگونه کار می کند؟
دیتا لاگر مخصوص رطوبت
در حالت معمول، در کنار دیتالاگرهای مخصوص دما، از این ابزار مخصوص رطوبت هم استفاده میشود. به کمک این ابزار میزان رطوبت منطقه و محیط تحت کنترل اندازهگیری میشود و اگر مشکل یا خطری به وجود بیاید، هشدار لازم داده خواهد شد.
دیتا لاگر برای اندازهگیری فشار
برای اندازهگیری فشار گازها و مایعات مختلف در محیطهای متفاوت، از این نوع دیتا لاگر استفاده میشود. این دیتا لاگرها به نحوی طراحی میشوند که تحمل فشار و شرایط دشوار محیطی را داشته باشند.
دیتا لاگر ارتعاشی
این نوع این وسیله برای ثبت و ذخیره لرزههای مختلف در طی بازه زمانی خاصی به کار میرود. دادههای حاصل از این وسیله در فرمت شتاب و همچنین زمان ارائه میشوند.
کاربردهای دیتا لاگرها
از این ابزار به دلیل ویژگیهایی که در بالا گفته شد، در موارد مختلفی استفاده میشود. به دلیل این که این ابزار میتواند پارامترهایی همچون دما، رطوبت، ولتاژ، جریان، ارتعاش و… را اندازهگیری کند از آن در بخشهایی مثل انبارها برای اندازهگیریهای مختلف، تجهیزات حمل و نقل مواد مختلف، بخشهای مختلف ساختمان برای کنترل موارد خاص، استفاده در سیستمهای لولهکشی، برای سفارش تابلو برق ساختمانی، کنترل محصولات کشاورزی، کنترل مراحل ساخت و نگهداری دارو… استفاده میشود.
اصلیترین اجزای دیتا لاگر را بشناسید
دیتالاگر (Data Logger) یک دستگاه الکترونیکی است که برای ثبت و ذخیره دادهها در طول زمان به کار میرود. اجزای اصلی آن شامل:
- حسگر (Sensor) برای اندازهگیری پارامترهایی مانند دما، رطوبت، فشار و…
- پردازنده (Microcontroller) برای دریافت و پردازش دادهها
- حافظه داخلی یا کارت حافظه برای ذخیرهسازی داده
- باتری یا منبع تغذیه
- رابط ارتباطی مثل USB، بلوتوث یا وایفای برای انتقال داده به رایانه یا گوشی
- نرمافزار مانیتورینگ برای تجزیهوتحلیل اطلاعات
این اجزا با همکاری یکدیگر امکان ثبت دقیق و پیوسته اطلاعات را فراهم میکنند.
دیتالاگر چگونه کار میکند؟
عملکرد دیتالاگر به این صورت است که ابتدا حسگر یا سنسور اطلاعات محیطی مانند دما، رطوبت یا ولتاژ را اندازهگیری میکند. سپس این دادهها به پردازنده داخلی منتقل شده و طبق برنامهریزی مشخص (مثلاً هر ۱۰ ثانیه یکبار) ذخیره میشود. دادهها معمولاً در حافظه داخلی یا کارت SD ذخیره میشوند. کاربر میتواند پس از مدتی اطلاعات را به رایانه یا گوشی انتقال داده و با نرمافزار مخصوص، آنها را تحلیل کند. بعضی دیتا لاگرها قابلیت ارسال اطلاعات بهصورت بیسیم یا آنلاین نیز دارند. کارکرد آنها خودکار و بسیار دقیق است.
بیشتر بخوانید» بررسی جامع تابلو برق DC و AC
اصلیترین کاربردهای دیتالاگر کدامند؟
دیتالاگر کاربردهای گستردهای در صنایع و تحقیقات دارد. در صنایع غذایی و دارویی برای کنترل دما و رطوبت انبارها و یخچالها استفاده میشود. در هواشناسی، دما، فشار و میزان رطوبت محیط را ثبت میکند. در حملونقل مواد حساس، دیتالاگر درون بسته قرار میگیرد تا شرایط محیطی مسیر را بررسی کند. در آزمایشگاهها، برای مانیتورینگ شرایط تجهیزات حساس کاربرد دارد. همچنین در پروژههای تحقیقاتی، دانشگاهی، ساختمانسازی، کشاورزی، و سیستمهای خورشیدی نیز کاربرد فراوان دارد. دیتالاگر در واقع ابزاری حیاتی برای جمعآوری دادههای دقیق در زمان واقعی است.
روش استفاده از دیتالاگر به چه صورت است؟
برای استفاده از دیتالاگر ابتدا باید آن را بهدرستی تنظیم و پیکربندی کرد. این شامل انتخاب نوع داده (مثلاً دما)، بازه زمانی ثبت (مثلاً هر 1 دقیقه)، و تنظیم زمان شروع و پایان ذخیرهسازی است. سپس دستگاه در مکان موردنظر قرار میگیرد (مثلاً داخل یخچال یا در فضای باز). بعد از پایان بازه ثبت، دستگاه از محل خارج شده و اطلاعات ذخیرهشده از طریق USB، بلوتوث یا کارت حافظه به رایانه منتقل میشود. با استفاده از نرمافزار مخصوص، دادهها بهصورت جدول یا نمودار قابل مشاهده و تحلیل هستند. بسیاری از دیتا لاگرها کاربری ساده و سریع دارند.
بیشتر بخوانید» معرفی برق گیر و نقش آن در حفاظت از ساختمان
مشخصات دیتا لاگرها
از مشخصات این ابزار باید به تعداد کانالهای آن اشاره کرد. در حقیقت این کانالها مشخصکننده میزان سنسور و مبدلهایی است که به ابزار متصل میشود.
همچنین فرکانسهای این دستگاه نیز با توجه به نوع آن متفاوت است. فرکانس دفعاتی است که دستگاه دیتا لاگر اطلاعات سنسورها را میخواند و آن را به حافظه خود منقل میکند.
لازم به ذکر است نوع سنسورهای این وسیله با توجه به کاربرد آن متفاوت خواهد بود؛ البته همانطور که گفته شد ممکن است نوعی از آن دارای این قابلیت باشد که چندین پارامتر را اندازهگیری کند.
اگر نیاز به ذخیره کردن دادهها و اطلاعات برای مدت زمانی طولانی بود، باید از منابع ذخیرهسازی حجیم استفاده کرد که قابلیت ذخیره کردن اطلاعات زیادی را طی مدت طولانی داشته باشد. گروه پرشین با پذیرش سفارش تابلو برق در تهران، آماده خدمترسانی و پاسخگویی به افرادی است که به دنبال تجهیزات مورد نظر خود هستند.
کلام پایانی
در این مطلب سعی شد در خصوص دستگاه دیتا لاگر، این ابزار پرکاربرد در صنعت امروزی اطلاعات مناسبی ارائه شود. برای هر بخش یا صنعت، دادهها اهمیت زیادی دارند و از روی ثبت دادهها میتواند به نتایج مهم دست یافت. این کار را میتواند از طریق همین ابزار به خوبی انجام داد و دادههای زیادی را مورد بررسی قرار داد.
همچنین در شرایطی که کنترل محیط لازم باشد، این قطعه با اندازهگیری پارامتر مد نظر، در صورت عبور از حد مجاز هشدار را به اطلاع خواهد رساند و این میتواند از بسیاری از مشکلات و حتی آسیبهای جلوگیری به عمل بیاورد.
