وایرینگ تابلو برق یعنی فرایند طراحی و اجرای مسیر سیمها، کابلها و اتصالات در داخل تابلو برای اینکه مدارهای الکتریکی به شکل ایمن، منظم و قابل عیبیابی کار کنند. در یک سیستم برق صنعتی و ساختمانی، وایرینگ تابلو برق فقط وصل کردن سیم نیست؛ بلکه شامل انتخاب مسیر درست، استاندارد کردن شمارهها، اجرای صحیح ترمینالها و ردیابی دقیق مدارهاست. هدف اصلی از انجام وایرینگ تابلو برق، کاهش خطای نصب، افزایش ایمنی، جلوگیری از اتصال کوتاه و ایجاد امکان سرویس سریع در زمان خرابی یا تعمیر است.
در وایرینگ تابلو برق، معمولاً از سیمهای مختلف با سطح مقطع و رنگبندی مناسب، ترمینالهای ریلی یا پیچ ترمینالی، داکت و بستهای نگهدارنده، کانال یا سینی کابل و همچنین تجهیزات کنترلی استفاده میشود. نتیجه نهایی باید به گونهای باشد که هر سیم و هر مسیر در مدار، مشخص و قابل شناسایی باشد. این موضوع در پروژههای صنعتی بسیار مهم است، زیرا تیمهای مختلف طراحی، مونتاژ و بهره برداری ممکن است در زمانهای متفاوت روی تابلو کار کنند و بدون مستندسازی و شماره گذاری دقیق، خطاها چند برابر میشوند. اما برای آشنایی بیشتر با سیم کشی تابلو برق، پیشنهاد میکنیم تا پایان این مقاله از وبسایت پرشین تکنیک ما را همراهی کنید.

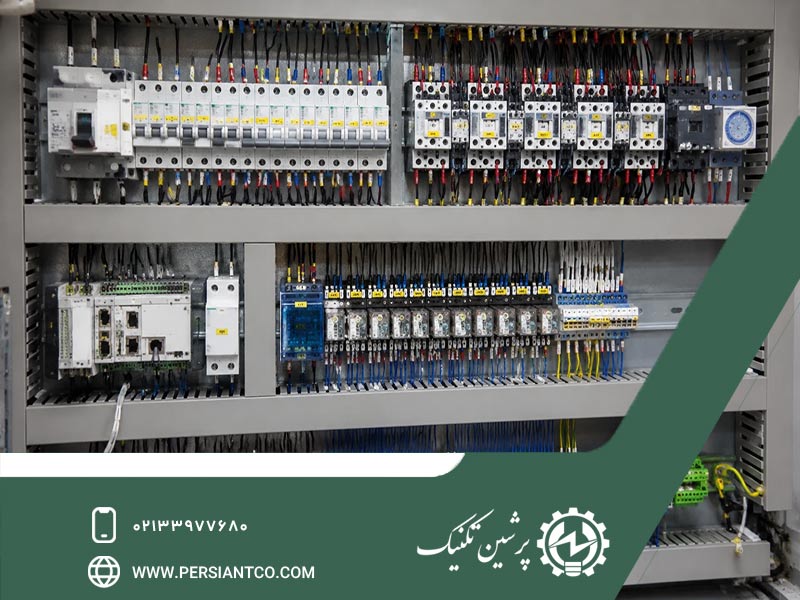

اجزای اصلی در فرایند سیم کشی تابلو برق
برای اجرای اصولی وایرینگ تابلو برق، شناخت اجزای اصلی این فرایند اهمیت زیادی دارد. سیم و کابلها، ترمینالها، داکتها، تجهیزات حفاظتی و قطعات کنترلی از مهمترین بخشهایی هستند که مسیر انتقال جریان و فرمان را در تابلو برق شکل میدهند. انتخاب صحیح این تجهیزات و جانمایی مناسب آنها، نقش مهمی در ایمنی، نظم و سهولت عیبیابی سیستم دارد.
اما برای اینکه وایرینگ تابلو برق به شکل استاندارد انجام شود، معمولاً چند بخش اصلی در نظر گرفته میشود. این اجزا در اجرای حرفهای و اصولی نقش کلیدی دارند:
منبع تغذیه و ورودیها
شامل فیدرها، کلیدهای قدرت، فیوزها یا کلیدهای اتومات و نقاط ورود برق به تابلو.
مدارهای کنترلی و فرمان
سیم کشی مربوط به بوبین، رله، کنتاکتور، سوئیچ، شستی، سلکتور و تجهیزات فرمان.
کلیدها، رلهها، کنتاکتورها و تجهیزات حفاظتی
این بخش تعیین میکند چه نوع سیمهایی و چه سطحی از مقطع مورد نیاز است و مسیر هر مدار چگونه باید بسته شود.
ترمینالها و نوار ترمینال
برای اتصال دقیق و جداپذیر سیمها، کاهش شلوغی و افزایش قابلیت سرویس.
مسیر کابل و سازماندهی سیمها
استفاده از داکت، سینی کابل، گیره و بست برای جلوگیری از برخورد، کشش نامناسب و ایجاد نویز، نقش مهمی در افزایش نظم و ایمنی سیمکشی دارد. این تجهیزات باعث میشوند مسیر عبور سیمها و کابلها بهصورت استاندارد مدیریت شود و فرایند عیبیابی و تعمیرات نیز سادهتر انجام گیرد. رعایت این اصول بهویژه در اجرای تابلو فرمان اهمیت زیادی دارد، زیرا کوچکترین اختلال در سیمکشی مدارهای فرمان میتواند عملکرد تجهیزات کنترلی و اتوماسیون را تحت تأثیر قرار دهد.
زمین و ارتینگ
وایرینگ تابلو برق باید اتصال درست زمین را تضمین کند تا ایمنی و عملکرد حفاظتی برقرار باشد.

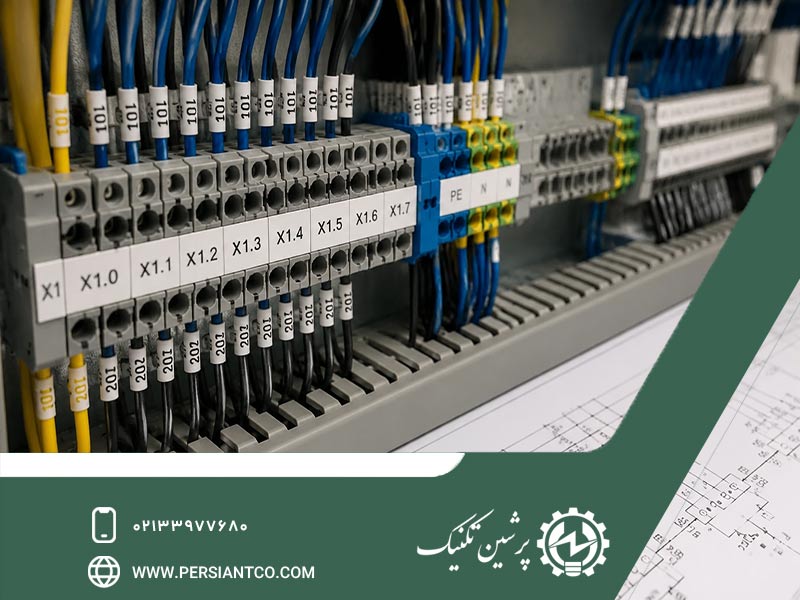

برچسبها، شمارهها و نقشه سیم کشی
بخشی است که باعث میشود عیبیابی سریع و دقیق انجام شود. بدون شماره گذاری، سرویس تابلو (مانند تابلو برق سه فاز) زمانبر و پرریسک میشود.
شماره گذاری سیم کشی تابلو برق را چگونه انجام دهیم؟
شماره گذاری سیم کشی تابلو برق یکی از مهمترین بخشهای اجرایی است، چون تعیین میکند هر سیم دقیقاً به کدام ترمینال، کدام تجهیز و کدام عملکرد مربوط است. در یک تابلو برق حرفهای، هنگام تعمیر یا تست، تکنسین باید بتواند با یک نگاه مسیر سیم را پیدا کند.
برای شماره گذاری سیم کشی تابلو برق، ابتدا باید ساختار شمارهها را مشخص کرد. معمولاً شماره گذاری بر اساس منطق مدارها انجام میشود، مثلاً تفکیک بین قدرت، فرمان و سیگنال. سپس هر سیم در طول مسیر خود، برچسب میگیرد و به ترمینال مربوط اختصاص داده میشود. بهتر است این کار با نظم و استاندارد مشخص انجام شود تا بعداً نیاز به اصلاح و بازکاری کاهش پیدا کند.
تقسیم بندی مدارها
ابتدا مشخص کنید چه سیمهایی مربوط به قدرت هستند، چه سیمهایی مربوط به فرمان و چه سیمهایی مربوط به سیگنال یا ورودی خروجی کنترل.
تعیین نقشه ترمینالها
برای هر ردیف ترمینال، یک الگو تعریف کنید. مثلاً ترمینالهای یک بلوک به صورت صعودی شماره شوند.
شماره گذاری سیمها بر اساس مقصد نهایی
معمولاً شماره سیم باید به ترمینال مقصد یا تجهیز مقصد مرتبط باشد. این روش عیب یابی را ساده میکند.
ثبت در لیست سیمبندی یا برگه وایرینگ
هر سیم باید در یک جدول ثبت شود تا در زمان سرویس یا توسعه پروژه، اطلاعات از بین نرود.
استفاده از برچسبهای مقاوم و خوانا
برچسب باید در شرایط واقعی تابلو قابل خواندن باشد و با دستکاری یا حرارت تغییر نکند.
بیشتر بخوانید» در صورت نیاز به راهنمای جامع برچسب ها و علائم روی تابلو برق + استانداردها و کاربردهای آن، روی لینک داده شده کلیک کنید.
یکسان سازی فونت و قالب شمارهها
بهتر است قالب شمارهها (مثلاً ترکیب عدد و حرف) ثابت باشد تا تیمهای مختلف سردرگم نشوند.
روش های شماره گذاری سیم ها در تابلو برق
شمارهگذاری سیمها یکی از مهمترین مراحل در وایرینگ تابلو برق است که به شناسایی سریع مسیر مدارها کمک میکند. با استفاده از سیستمهای شمارهگذاری استاندارد، تکنسینها میتوانند در زمان تعمیر، تست و عیبیابی بهراحتی محل اتصال هر سیم را تشخیص دهند. انتخاب روش مناسب شمارهگذاری باعث افزایش دقت، نظم و سرعت در نگهداری تابلو برق میشود.
روشهای شماره گذاری سیمها در تابلو برق بسته به نوع پروژه، استاندارد سازمانی و طراحی تابلو میتواند متفاوت باشد. چند روش رایج و کاربردی عبارتند از:
شماره گذاری بر اساس ترمینال مقصد
در این روش، هر سیم با شماره ترمینال مقصد برچسب میخورد. نتیجه این است که هنگام تست، سریع میفهمید سیم باید به کجا وصل شود.
شماره گذاری بر اساس مدار (قدرت، فرمان، سیگنال)
مثلاً با پیشوند یا کد مشخص، سیمهای فرمان از سیمهای قدرت جدا میشوند. این روش در تابلوهای شلوغ بسیار مفید است.
شماره گذاری بر اساس شماره تجهیز
اگر تابلو دارای چند دستگاه مشخص است، میتوان شماره هر تجهیز را مبنا قرار داد و سیمها به آن شماره متصل شوند.
کدگذاری ترکیبی
ترکیبی از شماره تجهیز و شماره ترمینال یا ترکیب عدد و حرف برای شناسایی دقیق. این روش وقتی پروژه گسترده است، کنترل بیشتری میدهد.
روش برچسب دوطرفه
در برخی تابلوها مانند تابلو ستاره مثلث، روی هر دو سر سیم برچسب زده میشود تا هم در زمان مونتاژ و هم هنگام عیبیابی، مسیر سریع پیدا شود.
انتخاب روش مناسب، باید با توجه به پیچیدگی تابلو، تعداد تجهیزات و نیاز به سرویس سریع انجام شود.
اصول استاندارد در وایرینگ تابلو برق
رعایت اصول استاندارد در وایرینگ تابلو برق نقش مهمی در افزایش ایمنی، کاهش خطا و عملکرد صحیح تجهیزات دارد. تفکیک مدارهای قدرت و فرمان، استفاده از تجهیزات استاندارد، مدیریت مسیر سیمها و برچسبگذاری دقیق از مهمترین نکاتی هستند که باید در سیمکشی تابلو برق رعایت شوند. اجرای صحیح این اصول باعث میشود تابلو برق قابل اطمینانتر و سرویسپذیرتر باشد.
با این حال برای اینکه وایرینگ تابلو برق هم ایمن باشد و هم استاندارد، رعایت اصول زیر ضروری است:

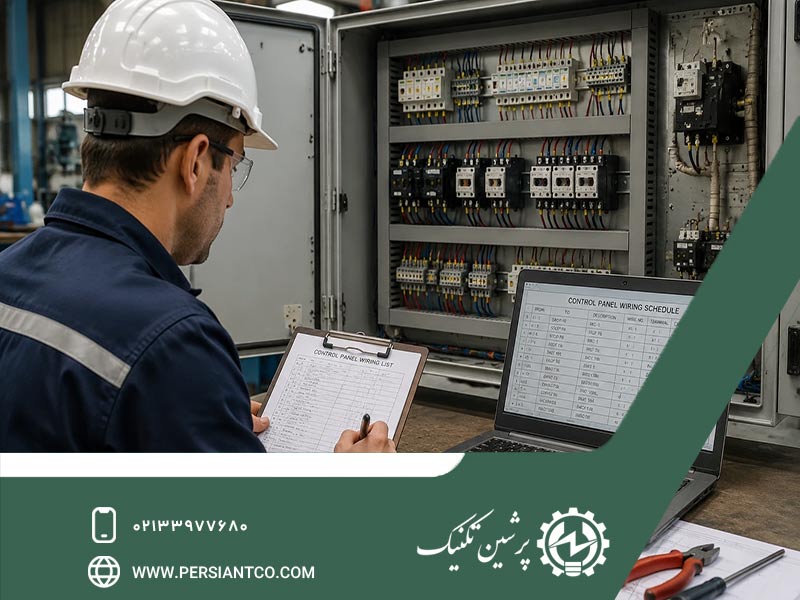

برچسب گذاری و مستندسازی
برچسبها باید مطابق شمارهها و نقشهها باشند. همچنین لیست سیم بندی باید آماده و در دسترس باشد.
ایمنی الکتریکی در انتخاب سیم و کابل
انتخاب سطح مقطع و نوع سیم باید مطابق با جریان، افت ولتاژ و شرایط کاری انجام شود.
رعایت نظم مسیر سیم کشی
کابلها نباید تحت کشش، پیچیدگی یا تماس نامناسب با قطعات تیز قرار بگیرند. مسیرها باید قابل بازبینی باشند.
تفکیک مسیرها بین قدرت و فرمان
تا حد امکان سیمهای قدرت از سیمهای فرمان جدا شوند تا نویز و تداخل کاهش یابد.
استفاده از بست و داکت برای جلوگیری از شلوغی
سازماندهی سیمها باعث میشود اتصالها تمیز، قابل تست و مقاوم باشند.
اتصال صحیح زمین و ارت
ارت باید درست و بدون ابهام اجرا شود تا در شرایط خطا، سیستم حفاظتی عملکرد مناسبی داشته باشد. اتصال صحیح زمین و ارت یکی از مهمترین موارد برای تابلو برق استخری است.
ترمینال بندی استاندارد
استفاده از ترمینالهای مناسب، گرههای اضافی و اتصالات غیرمجاز را حذف میکند و کیفیت اتصال را افزایش میدهد.
کنترل نهایی قبل از بهره برداری
در پایان اجرای وایرینگ تابلو برق، باید تستهای عملکردی و بررسی اتصالها انجام شود تا خطاهای احتمالی در همان مرحله اصلاح شوند.
نتیجه گیری
وایرینگ تابلو برق یک مرحله حیاتی در ساخت تابلوهای برق است که روی ایمنی، عملکرد و قابلیت سرویس تاثیر مستقیم میگذارد. اگر سیم کشی تابلو برق بدون نظم، شماره گذاری دقیق و رعایت اصول استاندارد انجام شود، احتمال خطا بالا میرود و عیب یابی زمانبر خواهد شد. بنابراین شناخت اجزای اصلی در فرایند سیم کشی تابلو برق، اجرای درست شماره گذاری سیم کشی و انتخاب روش مناسب برای برچسب زدن سیمها، مسیر استانداردسازی را فراهم میکند. در نهایت، یک وایرینگ حرفهای یعنی تابلو قابل اعتماد، قابل تست، و آماده برای بهره برداری در شرایط واقعی است.
سوالات متداول درباره وایرینگ تابلو برق
1. وایرینگ تابلو برق چیست؟
وایرینگ تابلو برق فرایند طراحی و اجرای مسیر سیمها، کابلها و اتصالات داخل تابلو برق است تا مدارها بهصورت ایمن، منظم و قابل عیبیابی کار کنند.
2. چرا شماره گذاری سیمها در تابلو برق اهمیت دارد؟
شماره گذاری سیمها باعث میشود مسیر هر سیم بهراحتی شناسایی شود و عملیات تعمیر، تست و عیبیابی سریعتر و دقیقتر انجام گیرد.
3. در وایرینگ تابلو برق از چه تجهیزاتی استفاده میشود؟
در سیمکشی تابلو برق معمولاً از سیم و کابل، ترمینال، داکت، بست نگهدارنده، رله، کنتاکتور و تجهیزات حفاظتی استفاده میشود.
4. بهترین روش شماره گذاری سیمها در تابلو برق چیست؟
روش مناسب به نوع پروژه بستگی دارد، اما شماره گذاری بر اساس ترمینال مقصد و کدگذاری ترکیبی از رایجترین و کاربردیترین روشها هستند.
5. مهمترین اصول استاندارد در وایرینگ تابلو برق چیست؟
تفکیک سیمهای قدرت و فرمان، رعایت ارتینگ، استفاده از داکت و ترمینال استاندارد، برچسب گذاری دقیق و تست نهایی از مهمترین اصول استاندارد هستند.
