برچسبها و علائم روی تابلو برق نقش بسیار مهمی در ایمنی، بهرهبرداری صحیح و نگهداری اصولی سیستمهای الکتریکی دارند. در بسیاری از پروژههای صنعتی، ساختمانی و کارگاهی، بیتوجهی به علائم هشداردهنده یا نبود برچسبگذاری استاندارد، میتواند منجر به خطاهای انسانی، آسیب تجهیزات و حتی حوادث خطرناک شود.
شناخت دقیق برچسبها و علائم روی تابلو برق نهتنها برای تکنسینها و برقکاران، بلکه برای مدیران پروژه و اپراتورها نیز ضروری است. در این مقاله از وبسایت پرشین تکنیک، به بررسی انواع علائم، کاربرد آنها، استانداردهای مربوطه و نکات مهم در طراحی و نصب برچسبهای تابلو برق میپردازیم.
اهمیت برچسبها و علائم روی تابلو برق
تابلو برق محل تجمع تجهیزات حساس مانند کلیدها، فیوزها، کنتاکتور و رلهها است. بدون وجود برچسبگذاری دقیق، تشخیص مسیرها و تجهیزات دشوار شده و احتمال اشتباه در هنگام تعمیر یا بهرهبرداری افزایش مییابد.
مهمترین اهداف استفاده از برچسبها و علائم روی تابلو برق عبارتاند از:
- افزایش ایمنی افراد
- جلوگیری از اشتباه در اتصال یا قطع مدار
- تسهیل عیبیابی و تعمیرات
- رعایت الزامات استانداردهای ایمنی
- افزایش سرعت سرویس و نگهداری
انواع برچسبها و علائم روی تابلو برق
برچسبهای تابلو برق را میتوان به چند دسته اصلی تقسیم کرد:
-
علائم هشداردهنده خطر برق گرفتگی
این علائم معمولاً با نماد صاعقه و رنگ زرد یا قرمز مشخص میشوند. هدف آنها هشدار درباره وجود ولتاژ بالا یا خطر برقگرفتگی است.
ویژگیهای این نوع علائم:
- رنگ پسزمینه زرد با حاشیه مشکی
- نماد استاندارد خطر الکتریکی
- نصب در قسمت بیرونی درب تابلو
-
برچسب مشخصات فنی تابلو
این برچسب شامل اطلاعات مهمی مانند:
- ولتاژ نامی
- جریان نامی
- توان مصرفی
- شماره سریال
- نام سازنده
وجود این اطلاعات برای تعمیرکاران و بازرسان بسیار حیاتی است.
بیشتر بخوانید» بررسی جامع خطاهای رایج در نصب تابلو برق
-
برچسب شناسایی تجهیزات داخلی
در داخل تابلو برق، هر کلید، فیوز، کنتاکتور یا رله باید دارای برچسب مشخصکننده باشد. این برچسبها معمولاً شامل کد تجهیز، شماره مدار یا کاربرد آن هستند.
این بخش از برچسبها و علائم روی تابلو برق در پروژههای صنعتی اهمیت ویژهای دارد.
-
علائم ایمنی عمومی
مانند:
- استفاده از دستکش عایق
- الزام قطع برق قبل از تعمیر
- ممنوعیت دسترسی افراد غیرمتخصص
این علائم نقش پیشگیرانه دارند و باید در دید مستقیم نصب شوند.
-
برچسب مسیر کابلها
در تابلوهای بزرگ، کابلها با شماره یا کد مشخص میشوند تا هنگام عیبیابی، مسیر بهسرعت شناسایی شود.
استانداردهای مربوط به برچسبها و علائم روی تابلو برق
برچسبگذاری تابلو برق باید مطابق با استانداردهای بینالمللی و ملی انجام شود. برخی اصول کلی عبارتاند از:
- استفاده از رنگهای استاندارد هشدار
- خوانا بودن فونت و اندازه مناسب نوشته
- مقاومت در برابر حرارت و رطوبت
- چسبندگی مناسب و ماندگاری بالا
در پروژههای صنعتی، رعایت استانداردهای ایمنی برق الزامی است و نبود برچسب مناسب میتواند باعث رد شدن در بازرسیهای فنی شود.
بیشتر بخوانید» استانداردهای تابلو برق را بشناسید

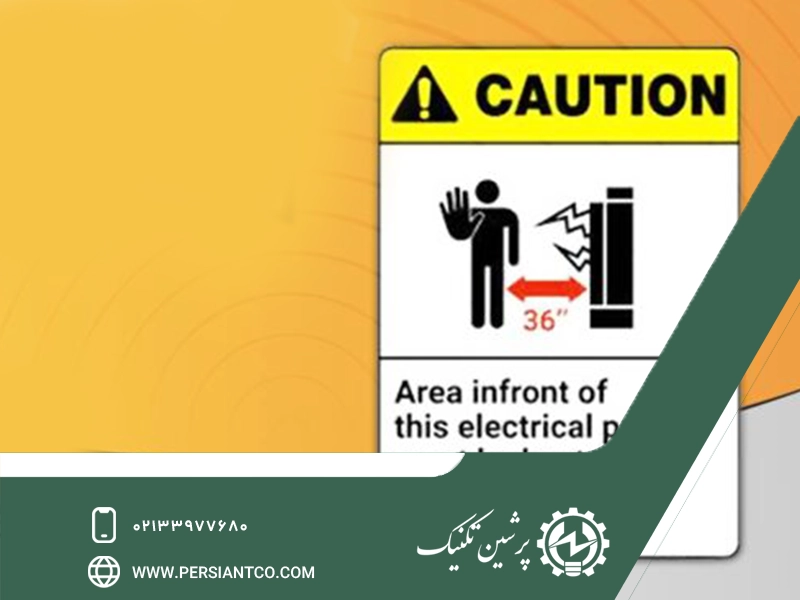

ویژگیهای یک برچسب استاندارد تابلو برق
برای اینکه برچسبها و علائم روی تابلو برق عملکرد مناسبی داشته باشند، باید ویژگیهای زیر را داشته باشند:
- مقاوم در برابر حرارت داخلی تابلو
- ضد رطوبت و گردوغبار
- چاپ واضح و ماندگار
- مقاوم در برابر مواد شیمیایی
- نصب در محل مناسب و قابل مشاهده
برچسبهای بیکیفیت ممکن است در اثر گرما یا رطوبت جدا شده و کارایی خود را از دست بدهند.
محل نصب صحیح برچسبها روی تابلو برق
محل نصب برچسب اهمیت زیادی دارد. برخی اصول مهم شامل موارد زیر است:
- علائم خطر در قسمت بیرونی و بالای درب تابلو نصب شوند.
- برچسب مشخصات فنی در کنار یا روی درب داخلی قرار گیرد.
- تجهیزات داخلی دقیقاً زیر یا کنار قطعه مربوطه برچسبگذاری شوند.
- مسیر کابلها در هر دو سر مشخص شوند.
نصب اصولی باعث میشود برچسبها و علائم روی تابلو برق بهصورت کاربردی مورد استفاده قرار گیرند.
بیشتر بخوانید» مهم ترین نکات ایمنی در نصب تابلو برق و پیشگیری از خطرات احتمالی
نقش برچسبگذاری در کاهش خطای انسانی
بخش زیادی از حوادث صنعتی ناشی از خطای انسانی است. برچسبگذاری دقیق باعث میشود اپراتور در زمان قطع یا وصل مدار دچار اشتباه نشود.
بهعنوان مثال، اگر چند کلید مشابه در یک تابلو وجود داشته باشد و برچسبگذاری انجام نشده باشد، احتمال قطع اشتباه مدار افزایش مییابد.
بنابراین برچسبها و علائم روی تابلو برق مستقیماً با ایمنی کار در ارتباط هستند.
آیا برچسبگذاری در تابلوهای کوچک هم ضروری است؟
بله. حتی در تابلوهای کوچک ساختمانی نیز وجود برچسب برای کلیدهای مینیاتوری و فیوزها اهمیت دارد. مشخص بودن اینکه هر کلید مربوط به کدام بخش ساختمان است، در زمان بروز مشکل بسیار کمککننده خواهد بود.
اشتباهات رایج در نصب علائم روی تابلو برق
برخی خطاهای متداول عبارتاند از:
- استفاده از برچسب دستنویس موقت
- عدم رعایت اندازه و خوانایی فونت
- نصب برچسب در محل نامناسب
- استفاده از چسبهای غیرمقاوم
- بهروزرسانی نکردن اطلاعات پس از تغییر مدار
این اشتباهات میتواند باعث کاهش کارایی سیستم و افزایش خطر شود.
تفاوت برچسب هشدار با برچسب شناسایی
در بررسی برچسبها و علائم روی تابلو برق باید توجه داشت که برچسب هشدار برای اعلام خطر است، اما برچسب شناسایی برای معرفی تجهیز یا مدار استفاده میشود. این دو کاربرد متفاوت دارند و نباید با یکدیگر اشتباه گرفته شوند.
جمعبندی
برچسبها و علائم روی تابلو برق بخش جداییناپذیر از هر سیستم الکتریکی استاندارد هستند. این علائم علاوه بر افزایش ایمنی، فرآیند بهرهبرداری، تعمیر و نگهداری را سادهتر و سریعتر میکنند. استفاده از برچسبهای مقاوم، خوانا و مطابق استاندارد، نصب صحیح آنها در محل مناسب و بهروزرسانی اطلاعات در صورت تغییر مدار، از مهمترین نکات در طراحی و اجرای تابلو برق محسوب میشود. با رعایت اصول صحیح برچسبگذاری، میتوان خطرات احتمالی را به حداقل رساند و عملکرد سیستم برق را بهینه کرد.
سوالات متداول درباره تفاوت برچسب ها و علائم روی تابلو برق
۱. چرا برچسبگذاری روی تابلو برق اهمیت دارد؟
برچسبگذاری باعث افزایش ایمنی افراد، جلوگیری از اشتباه در قطع یا وصل مدار، تسهیل عیبیابی و تعمیرات، و رعایت استانداردهای ایمنی میشود.
۲. علائم هشداردهنده خطر برقگرفتگی معمولاً به چه شکلی هستند؟
این علائم معمولاً با نماد صاعقه، دارای رنگ پسزمینه زرد با حاشیه مشکی یا رنگ قرمز هستند و برای هشدار در مورد ولتاژ بالا استفاده میشوند.
۳. یک برچسب مشخصات فنی تابلو برق باید شامل چه اطلاعاتی باشد؟
این برچسب باید حاوی اطلاعاتی نظیر ولتاژ نامی، جریان نامی، توان مصرفی، شماره سریال و نام سازنده باشد.
۴. ویژگیهای یک برچسب استاندارد برای تابلو برق چیست؟
برچسب استاندارد باید در برابر حرارت، رطوبت، گردوغبار و مواد شیمیایی مقاوم باشد و چاپ آن واضح، خوانا و ماندگار باشد.
۵. محل مناسب برای نصب علائم خطر در تابلو برق کجاست؟
علائم خطر باید در قسمت بیرونی و در ارتفاع قابل مشاهده (مانند بالای درب تابلو) نصب شوند تا قبل از باز کردن تابلو، هشدار به افراد داده شود.
