سیستم‌های تهویه تابلو برق از اجزای حیاتی در تأسیسات الکتریکی هستند که به حفظ کارایی و ایمنی تجهیزات برقی کمک می‌کنند. تابلوهای برق به عنوان مرکزی برای توزیع و مدیریت انرژی الکتریکی عمل می‌کنند و از این رو کنترل دما و رطوبت درون آن‌ها به نحو مؤثری برای حفاظت از تجهیزات و افزایش عمر مفید آن‌ها اهمیت دارد. در این مقاله از گروه پرشین تکنیک، به بررسی سیستم‌های تهویه تابلو برق، اهمیت آن‌ها، انواع سیستم‌ها، مؤلفه‌ها، طراحی و اجرا و نکات نگهداری خواهیم پرداخت.

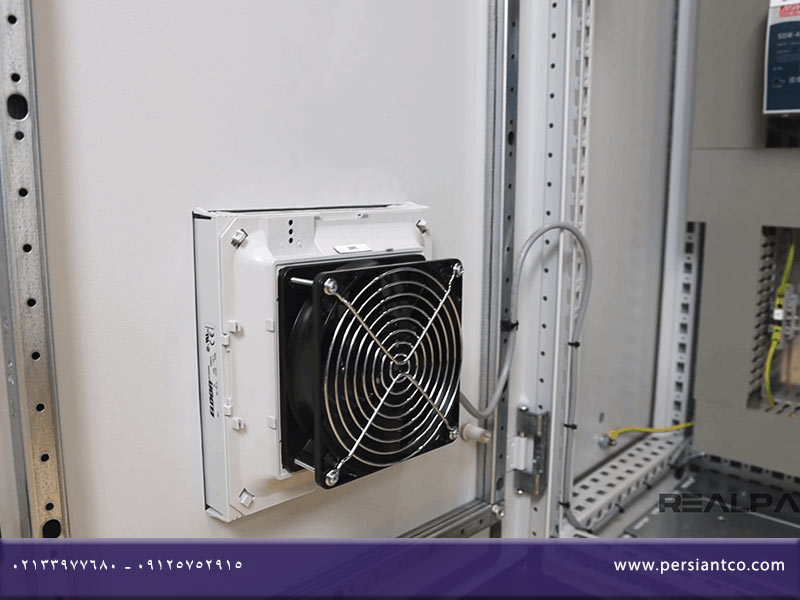

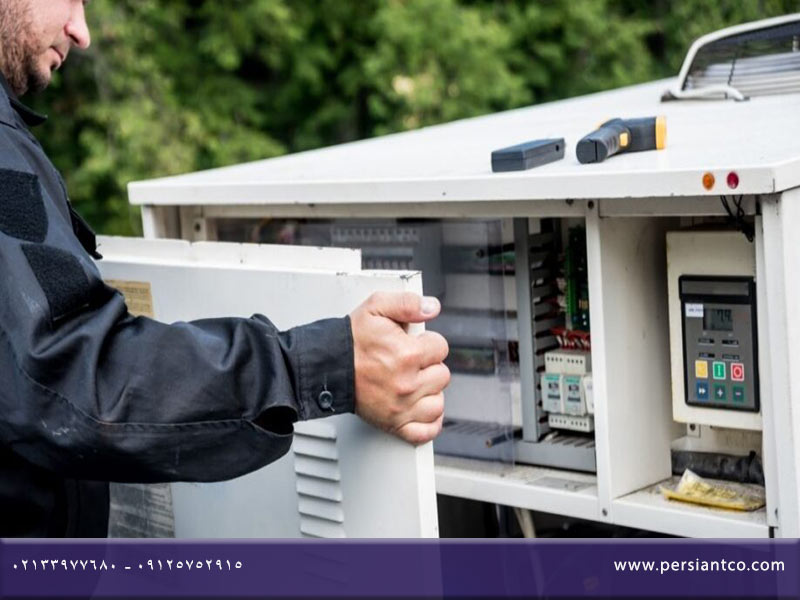

اهمیت استفاده از سیستم تهویه در تابلو برق
تابلوهای برق معمولاً شامل تجهیزات حساسی مانند کلیدها، فیوزها و دستگاه‌های کنترل است که به حرارت حساس بوده و در صورت افزایش دما می‌توانند به طور قابل‌توجهی تحت تأثیر قرار بگیرند. افزایش دما می‌تواند منجر به :
- کاهش کارایی: تجهیزات االکتریکی در تابلو برق، در دماهای بالا کاهش می‌یابد.
- آسیب به تجهیزات: دمای بالا می‌تواند به تخریب اجزای الکتریکی و الکترونیکی منجر شود.
- خطر آتش‌سوزی: در دماهای بسیار بالا خطر اشتعال و آتش‌سوزی افزایش می‌یابد.
- کاهش عمر تجهیزات: دماهای بالا موجب کاهش عمر مفید تجهیزات برقی می‌شود.
- با توجه به این مسائل، تهویه مناسب در تابلوهای برق باید به گونه‌ای طراحی و پیاده‌سازی شود که از دما و رطوبت کنترل‌شده درون تابلو اطمینان حاصل گردد.
بیشتر بخوانید» یکی از رایج ترین انواع تابلو برق، تابلوهای فرمان هستند که به دلیل تفاوت در قطعات، کاربردهای متفاوتی نیز دارند. برای آشنایی با کاربردها، مشاهده قیمت و ویژگی ها و خرید تابلو فرمان، روی لینک داده شده کلیک کنید.
انواع سیستم‌های تهویه تابلو برق را بشناسید
سیستم‌های تهویه تابلو برق به طور کلی به دو دسته اصلی تقسیم می‌شوند:
سیستم تهویه طبیعی در تابلو برق
سیستم‌های تهویه طبیعی اساساً بر مبنای جابجایی هوا بدون استفاده از تجهیزات برقی عمل می‌کنند. کاربرد این سیستم بسیار گسترده بوده و در کارخانجات صنعتی به منظور حفاظت از وسایلی مانند هیدروموتور، پمپ های هیدرولیکی مثل پمپ نه پیستون به کار برده می شود. در این روش، جریان هوا از طریق روزنه‌های طبیعی یا بازشوهای طراحی‌شده در تابلو برق تأمین می‌شود. این روش به دلیل سادگی و هزینه پایین‌شان معمولاً در تابلوهای کوچک و در فضاهای غیرمفصل استفاده می‌شود.

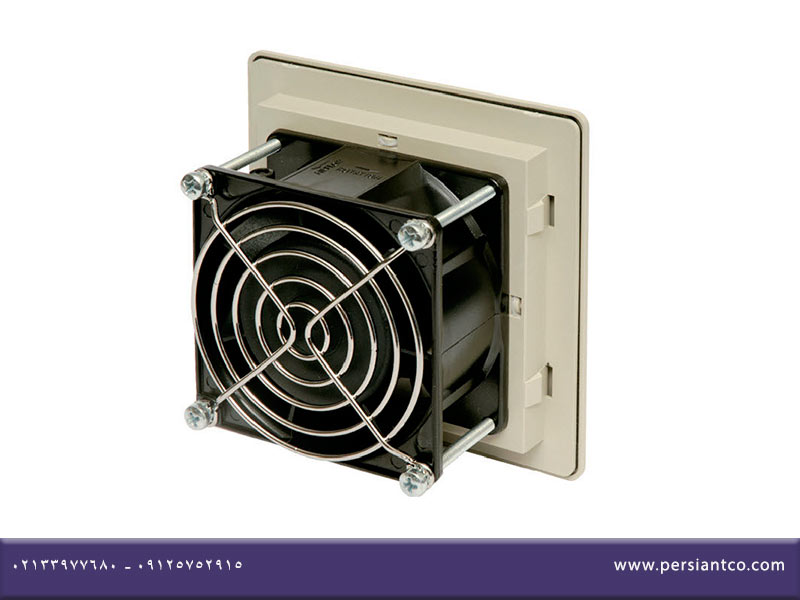

سیستم تهویه مکانیکی در تابلو برق
سیستم‌های تهویه مکانیکی به استفاده از تجهیزات برقی مانند فن‌ها وابسته هستند و می‌توانند به‌طور مؤثرتری هوای داخل تابلو را تهویه کنند. این سیستم‌ها معمولاً در تابلوهای برق بزرگ‌تر و در شرایطی که تهویه طبیعی کافی نباشد، مورد استفاده قرار می‌گیرند. در تابلو برق سه فاز نیز به دلیل وجود تجهیزات قدرت و عبور جریان الکتریکی در مدار، بررسی میزان تولید حرارت و انتخاب روش مناسب خنک‌سازی اهمیت ویژه‌ای دارد. تهویه صحیح می‌تواند با جلوگیری از افزایش بیش از حد دمای تجهیزات، به پایداری عملکرد تابلو و افزایش عمر مفید قطعات کمک کند.
بیشتر بخوانید» برای آشنایی با تابلو برق کنتوری و کاربردهای آن روی لینک داده شده کلیک کنید.
خنک‌سازی با فن: این نوع شامل استفاده از فن‌ها برای گردش هوا و کاهش دما است. فن‌ها به دو نوع زیر تقسیم می‌شوند:
- فن‌های خروجی: هوای گرم را از داخل تابلو به خارج منتقل می‌کنند.
- فن‌های ورودی: هوای خنک را از بیرون به داخل تابلو وارد می‌کنند.
سیستم‌های تهویه مطبوع: این نوع سیستم‌ها شامل دستگاه‌های تهویه مطبوع (چیلر یا سیستم‌های گرم‌کن) هستند و می‌توانند دما و رطوبت را به طور دقیقی کنترل کنند.
مهترین اجزای تشکیل دهنده سیستم تهویه تابلو برق
یک سیستم تهویه تابلو برق معمولاً شامل مؤلفه‌های زیر است:
- فن‌های تهویه: وظیفه گردش هوا و کنترل دما را به عهده دارند.
- فیلترها: برای جلوگیری از ورود ذرات گرد و غبار به داخل تابلو طراحی شده و ازجمله بهترین قطعات برای ساخت تابلو برق مقاوم محسوب می‌شوند.
- آرمیچر (موتور فن): تأمین انرژی برای عملکرد فن‌ها.
- درها و روزنه‌ها: برای ورود و خروج هوا و همچنین جلوگیری از نفوذ آب و گرد و غبار.
- محافظت در برابر باران و گرد و غبار: طراحی ساختار تابلو به گونه‌ای که هیچ گونه آبی نتواند وارد آن شود.
- سیستم‌های کنترل دما و رطوبت: ممکن است شامل سنسورهای دما و رطوبت برای نظارت و کنترل شرایط محیطی تابلو باشد.
طراحی سیستم تهویه تابلو برق بر چه اساسی انجام می‌شود؟
طراحی سیستم تهویه تابلو برق بر اساس میزان حرارت تولیدشده توسط تجهیزات، دمای محیط، ابعاد تابلو، شرایط نصب و درجه حفاظت موردنیاز انجام می‌شود. تجهیزاتی مانند کلیدهای قدرت، کنتاکتورها، درایوها و منابع تغذیه هنگام کار مقداری گرما تولید می‌کنند و مجموع این تلفات حرارتی باید در محاسبات لحاظ شود. در محیط‌های دارای گردوغبار یا رطوبت، استفاده از فن و فیلتر باید با درجه حفاظت تابلو هماهنگ باشد. همچنین در شرایطی که دمای محیط بالا یا کنترل آلودگی و رطوبت ضروری است، ممکن است استفاده از کولر تابلو برق مناسب‌تر باشد. انتخاب صحیح ظرفیت تهویه، مسیر گردش هوا و محل نصب فن نیز برای جلوگیری از ایجاد نقاط داغ اهمیت دارد.
مهم ترین نکات نگهداری از سیستم تهویه تابلو برق
برای تضمین عملکرد مؤثر سیستم تهویه تابلو برق، در کنار توجه به نکات ایمنی در نصب تابلو برق‌ها به دلیل حساسیت بالای آن‌ها برای نگهداری از سیستم تهویه آن نیز بایستی به نکات زیر توجه کرد:
- بررسی مرتب فیلترها: فیلترها باید به طور منظم تمیز یا تعویض شوند تا جریان هوا به راحتی انجام شود.
- کنترل عملکرد فن‌ها: اطمینان از عدم وجود مشکل در فن‌ها و چرخش صحیح آن‌ها.
- معاینه کابل‌ها و اتصالات: کابل‌ها و اتصالات برق باید به طور مرتب بررسی شده و در صورت وجود نشتی یا آسیب، تعمیر یا تعویض شوند.
- کنترل دما و رطوبت: بررسی مستمر شرایط دما و رطوبت داخل تابلو و تطابق آن با استانداردهای مجاز.
- نظارت بر آئین‌نامه‌ها و استانداردها: رعایت استانداردهای مربوط به سیستم‌های تهویه مطابق با قوانین و مقررات ملی و بین‌المللی
کلام پایانی
سیستم‌های تهویه تابلو برق از تجهیزات کلیدی در حفظ کارایی و ایمنی تأسیسات الکتریکی هستند. اهمیت کنترل دما و رطوبت در درون تابلو، نیاز به طراحی صحیح، انتخاب مؤلفه‌های مناسب و اجرای دقیق را ایجاب می‌کند. با توجه به افزیش تحولات صنعتی و تقاضای بیشتر برای پایداری و کارایی الکتریکی، توجه به اصول تهویه در تابلوهای برق اهمیت بالایی دارد. اجرای ملاحظات صحیح در طراحی، اجرا و نگهداری این سیستم‌ها، می‌تواند به ارتقاء طول عمر تجهیزات و کاهش ریسک‌هایی که ممکن است در اثر حرارت و رطوبت بوجود بیایند، کمک کند.
بنابراین، با استفاده صحیح از سیستم‌های تهویه، می‌توان به بهینه‌سازی عملکرد تابلو برق و کاهش خطرات مالی و ایمنی ناشی از افزایش دما دست یافت.
سوالات متداول درباره سیستم تهویه تابلو برق
۱. چگونه ظرفیت سیستم تهویه مناسب برای تابلو برق را تعیین کنیم؟
ظرفیت تهویه باید بر اساس میزان حرارت تولیدشده توسط تجهیزات داخل تابلو، دمای محیط، ابعاد تابلو، میزان تبادل حرارتی بدنه و دمای مجاز تجهیزات تعیین شود. در بارهای حرارتی بالا، استفاده از فن ساده ممکن است کافی نباشد و به سیستم‌های خنک‌کننده تخصصی نیاز باشد.
۲. چه زمانی تهویه طبیعی تابلو برق برای کنترل دما کافی نیست؟
زمانی که حرارت تولیدشده توسط تجهیزات از ظرفیت دفع حرارت طبیعی بدنه و منافذ تابلو بیشتر شود، تهویه طبیعی کارایی لازم را ندارد. افزایش دمای داخلی، کاهش عمر قطعات و عملکرد نامناسب تجهیزات از نشانه‌هایی هستند که می‌توانند نیاز به تهویه مکانیکی یا سیستم خنک‌کننده را نشان دهند.
۳. فیلتر تهویه تابلو برق چه نقشی در عملکرد و طول عمر تجهیزات دارد؟
فیلتر از ورود گردوغبار و ذرات معلق به داخل تابلو جلوگیری می‌کند و مانع تجمع آلودگی روی تجهیزات و مسیرهای عبور هوا می‌شود. بااین‌حال، گرفتگی فیلتر می‌تواند جریان هوا را کاهش داده و باعث افزایش دمای داخلی شود؛ بنابراین باید متناسب با شرایط محیطی به‌صورت دوره‌ای بررسی و تمیز یا تعویض شود.
۴. چرا کنترل رطوبت در سیستم تهویه تابلو برق اهمیت دارد؟
رطوبت بیش از حد می‌تواند موجب ایجاد میعان، خوردگی اتصالات و کاهش کیفیت عایق‌بندی تجهیزات شود. بنابراین در محیط‌های مرطوب، صرفاً کاهش دما کافی نیست و باید شرایط رطوبتی داخل تابلو نیز کنترل شود. انتخاب روش تهویه باید با توجه به دمای محیط و رطوبت محل نصب انجام گیرد.
۵. برای تابلو برق سه فاز با تولید حرارت بالا، فن مناسب‌تر است یا سیستم تهویه مطبوع؟
انتخاب بین فن و سیستم تهویه مطبوع به میزان حرارت داخلی، دمای محیط، میزان گردوغبار و رطوبت و درجه حفاظت موردنیاز تابلو بستگی دارد. فن و فیلتر برای بسیاری از شرایط مناسب هستند، اما زمانی که دمای محیط بالا باشد یا ورود هوای بیرون به تابلو مطلوب نباشد، سیستم تهویه مطبوع می‌تواند گزینه مناسب‌تری باشد.
