چند نوع تست روتین کلید برق داریم؟
- تست مقاومت فرکانس توان دربیش ولتاژ
- تست دی الکتریک در مدار کمکی و مدار کنترل
- اندازه گیری مقاومت مدار اصلی یا تست مقاومت تماسی
- تست نشت گازSF6
- بازرسی های طراحی و بصری
- تستهای مکانیکی
تست مقاومت فرکانس توان بیش ولتاژ
دلایل مختلفی مانند قطع ناگهانی بار یا عملکرد اشتباه تب چنجرو یا جبران ناکافی شنت در سیستم ممکن است حالت بیش ولتاژ را در سیستم قدرت ایجاد کنند. تست مقاومت فرکانس توان در حالت بیش ولتاژ مدارشکن صورت میگیرد. در واقع تست مقاومت فرکانس توان به منظور اندازه بودن عایق مدار اصلی برای مقاومت در برابر شرایط ولتاژ بیش از اندازه و غیر طبیعی سیستم صورت میگیرد.
باید توجه شود که قابلیت تحمل ولتاژهای بیش از اندازه مانند رعد و برق و ضربههای سوئیچینگ را داشته باشد. مدارشکن یا کلید برق مانند سایر تجهیزات مهندسی به منظور رویارویی با شرایط مختلف و غیر عادی طراحی شده است، اما باید جنبههای اقتصادی آن هم بررسی گردد. در چنین شرایطی برای تایید توانایی شرایط مختلف، یک کلید برق باید آزمایشهای مختلفی را پشت سر بگذارد که تست مقاومت فرکانس توان بیش از حد، یکی از آن آزمایشها است.
تست خشکی یک دقیقهای
شرایط ولتاژ بیش از حد در فرکانس توان، نمیتواند بیش از یک دقیقه، ادامه داشته باشد؛ در واقع این حالت در واقعیت کمتر از یک دقیقه پایدار است. این آزمایش نیز برای بررسی عایق بودن مدار اصلی سیرکویت بریکر در مقابل فرکانس برق روی ولتاژهای طولانی مدت یک دقیقهای است. به همین دلیل این آزمایش در شرایط خشک انجام میشود.

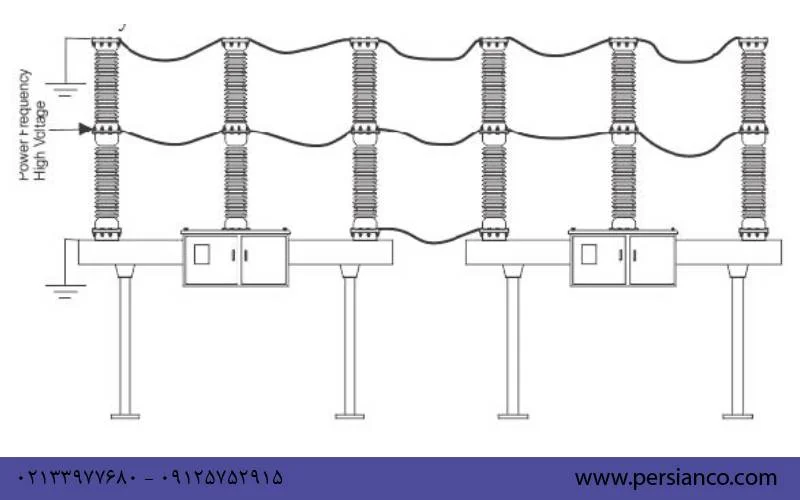

برای انجام این آزمایش ابتدا جای قطبهای تمامی کلیدهای برق به وسیله هادی مسی برابر متصل میشود. در مرحله بعدی اتصال ذکر شده به طور صحیح باید به زمین وصل شود. پایه تمام کلیدهای برق در مدار به طور صحیح به زمین وصل میشود. کف قطبهای تمامی کلیدهای برق در مدار بهتر است به وسیله هادی مسی به یکدیگر وصل شوند. اتصال ذکر شده به ترمینال فاز ترانسفورماتور آبشاری فشارقوی تک فازی وصل میشود.
منظور از ترانسفورماتور فشار قوی در این آزمایش ترانسفورماتور خودکار آبشاری است. ولتاژ ورودی در آن از صفر تا چند صد ولت قابل تغییر است. ولتاژ ثانویه نیز در محدوده صفر تا چند صد کیلو ولت است. در زمان آزمایش در ترمینال دکمهای بریکرها ولتاژ ترانسفورماتور آبشاری ولتاژ بالا وارد میشود که مقدار آن از صفر تا یک مقدار معین به صورت آهسته عوض میشود. در مرحله بعدی ۶۰ ثانیه ثابت باقی میماند، سپس ولتاژ به سمت صفر کاهش مییابد. در زمان آزمایش میزان جریان نشتی به زمین اندازه گیری شده و مورد بررسی قرار میگیرد. میزان جریان نشتی نباید از حداکثر مقدار مجاز بیشتر شود. هرگونه خرابی عایق در زمان تست نشان دهنده عدم تحمل و کارایی عایق استفاده شده در بریکر است.
تست دی الکتریک در مدار کمکی و کنترلی
زمانی که وضعیت ولتاژ بیش از حد و غیر طبیعی در مدارهای تغذیه کمکی و کنترل پیش آید، مدارهای کمکی و کنترلی بریکرها هم باید در آزمون مقاومت ولتاژ و فرکانس توان کوتاه مدت مورد بررسی قرار گیرند. ولتاژ آزمایشی ۲۰۰۰ ولت برای مدت زمان یک دقیقه در این آزمایش اعمال میشود. در این آزمایش نیز در مدار کمکی و کنترلی، پس از تست باید هیچ تخلیه مخربی وجود نداشته باشد. تخلیه و آثار مخرب نشان دهنده ناکافی بودن عایق مورد استفاده خواهد بود.
اندازه گیری مقاومت مدار اصلی
مدار اصلی از طریقه افت ولتاژ دی سی در تمام بخشهای مدار قابل اندازه گیری است. آزمایش اندازه گیری مقاومت در مدار اصلی به این شکل است که باید ابتدا یک جریان مستقیم به مدار تزریق شود، ولتاژ مربوطه اندازه گیری شود، سپس از این طریق مقاومت مدار، به دست میآید. لازم به ذکر است که جریان تزریقی باید از ۱۰۰ آمپر تا حداکثر جریان نامی قطع کننده مدار باشد که حداکثر مقدار اندازه گیری شده، ممکن است ۱.۲ برابر میزان آزمایش افزایش دما مشخص شود.
تست تنگی
بهتر است این نکته را بدانید که آزمایش یا تست تنگی به صورت عمده بر روی تابلو برقهای عایق گاز انجام میشود. در تست تنگی میزان نشتی اندازه گیری میشود، تا طول عمر تابلو برق مشخص شود. در این آزمایش تمامی نقاط اتصال در مسیرهای که حاوی گاز هستند باید بیشتر از هشت ساعت به وسیله ورقههای نازک پلی اتیلن پوشانده شوند. در مرحله بعد چگالی گاز داخل پوششها از طریق وارد کردن درگاه تشخیص گاز مشخص و اندازه گیری میگردد. حداکثر نشت گاز در ۸ ساعت باید ۳ ppm باشد.
بازرسیهای چشمی
از دیگر تستهایی که بر روی کلید برق انجام میشود، بازرسیهای چشمی است. کلید برق باید از لحاظ زبان و دادههای روی قالبها بررسی شود. علامت شناسایی مناسب برای تجهیزات کمکی باید روی کلید وجود داشته باشد. همچنین کیفیت رنگ و خوردگی روی سطح فلزی برق باید در حد مطلوب باشند.
تست عملکرد مکانیکی
همان طور که میدانید کلید برق باید در محدوده بین حداکثر و حداقل ولتاژ تغذیه مدار کمکی و کنترلی مجاز به طور مناسب عمل کند. عملیات خاموش کردن و بستن باید حداقل پنج بار برای بیشینه ولتاژ تغذیه در مدار کنترل مجاز معین شود. میزان حداقل ولتاژ تغذیه مدار کنترل مجاز نیز مانند عملکردهای مکانیکی دیگری نظیر باز و بسته شدن کلید برق، باید از لحاظ ولتاژ نامی تغذیه مدار کنترل مورد آزمایش قرار گیرد.
میزان حداکثر حد مجاز برای عملیات باز و بسته کردن کلید برق حدود ۱۱۰ درصد ولتاژ کنترل مشخص شده است و حداقل محدوده حداقل برای بسته شدن کلید مدار حدود ۸۵ درصد ولتاژ کنترل مشخص شده است. همچنین حداقل محدوده به منظور باز کردن و یا قطع کردن عملیات کلید مدار ۷۰ درصد ولتاژ کنترل در نظر گرفته شده است. در این تست باید همه این موارد مورد بررسی قرار گیرند.
نکات مهمی که باید در تست روتین عملیات مکانیکی مورد توجه قرار گیرند
در زمان عملیات تست روتین مکانیکی، ولتاژ کنترل بیشینه و کمینه باید مشخص شود که مدت زمان عملیاتی به ترتیب کمتر و بیشتر از ولتاژ کنترل در این آزمایش در نظر گرفته میشوند. توجه شود که همه زمانها در محدوده زمانی مشخص شده باشند. فاصله زمانی واقعی بین عملیات باز و بسته باید بر اساس فاصله زمانی مشخص شده در ویژگیهای چرخه عملیاتی محاسبه گردد. بریکر نیز مانند کلیدهای برق پنوماتیک، باید ۵ بار در حداکثر فشار کاری مجاز معین شده و حداقل فشار کاری مجاز، مشخص شود و در محدوده فشار کاری نامی در نظر گرفته شده، عمل کند. برای یک قطع کننده مدار نیز چنین استانداردی به منظور بسته شدن سریع و خودکار معین شده است.
پارامترهای تست روتین کلید برق
- زمان بسته شدن هر قطب
- حداکثر جهش تماس متحرک در طول عملیات بسته شدن
- زمان بسته و باز بودن هر قطب
- جهش کل کنتاکت متحرک در حین عملیات بسته شدن
- زمان میرایی در حین باز شدن
- سرعت تماس برای بسته شدن بر حسب درجه بر ثانیه
- زمان باز شدن هر قطب
- اختلاف زمان باز شدن بین قطب ها یا زمان عدم تطابق باز شدن
- تفاوت زمانی بین دو عملیات باز کردن مزدوج (O-C-O)
- اختلاف زمان بسته شدن بین قطبها یا زمان عدم تطابق بسته شدن
- سرعت تماس برای باز شدن بر حسب درجه بر ثانیه
نکات مهم در زمان مونتاژ کلید برق
سازنده تابلوهای برق باید در زمان حمله کلیدهای برق به عنوان واحدهای مجزا و مونتاژ مجدد آنها در محل در تست راه اندازی شرکت کرده و درباره سازگاری قطعات و مونتاژ برای یک کلید برق کامل تاییدیه را ارائه نمایند. برای همه روندهای عملیات باید آزمایشهای ذکر شده انجام شود و زمانهای عملیات باز و بسته شدن فواصل آنها بین دو عملیات مزدوج ثبت و مشخص شود. همچنین در صورت نیاز اندازه گیریهای فشرده سازی سیال در عملیات بریکر باید ثبت شود.
نکته پایانی
کلیدهای برق از تجهیزات مهم در هر سیستمی هستند. همانطور که میدانید مسئله سلامت چنین تجهیزات مهمی در سیستم حائز اهمیت است. تستهای روتین برق جهت بررسی و اطمینان از سلامتی کلیدهای برق در سیستم ضروری هستند. به منظور اطمینان از سلامت کلیدهای برق، آزمایشها و تستهای مختلفی است که سعی شد جزئیات مربوط به هر یک ذکر شود. گروه صنعتی پرشین تکنیک، با ارائه خدمات مختلفی در راستای طراحی و اجرای انواع پروژههای برقی سعی در خدمت رسانی بیشتر به شما عزیزان در صنعت برق در سراسر کشور دارد.
سوالات متداول درباره تست کلید برق
کلید برق چیست؟
کلید برق دستگاهی است که در زمان بروز اضافهبار یا خطا، مدار را قطع میکند تا از آسیب به تجهیزات جلوگیری کند.
چرا باید کلید برق بهصورت روتین تست شود؟
برای اطمینان از عملکرد صحیح، جلوگیری از خرابی ناگهانی و تضمین ایمنی سیستم.
تست مقاومت مدار اصلی چه معنی دارد؟
یعنی اندازهگیری مقاومت بین مسیر برق رسانی فعال تا زمین با جریان مستقیم برای بررسی صحت اتصالات.
تست دیالکتریک در مدار کنترل چیست؟
اعمال ولتاژ بالا بین مدار کنترل و زمین برای بررسی عایقها و جلوگیری از تخلیه ناشی از ضعف عایق.
تست تنگی برای کلید برق چه کاری انجام میدهد؟
بررسی میزان نشت جریان گاز یا هوا در محفظههای کلید تحت فشار، برای اطمینان از عایق بودن آن.
بازرسی چشمی شامل چه مواردی است؟
بررسی ظاهری کلید شامل رنگ، خوردگی، نقاط اتصال و کیفیت ساخت.
تست مکانیکی کلید به چه صورت است؟
باز و بسته کردن کلید چند بار در شرایط ولتاژ کاری برای ارزیابی عملکرد مکانیکی صحیح.
