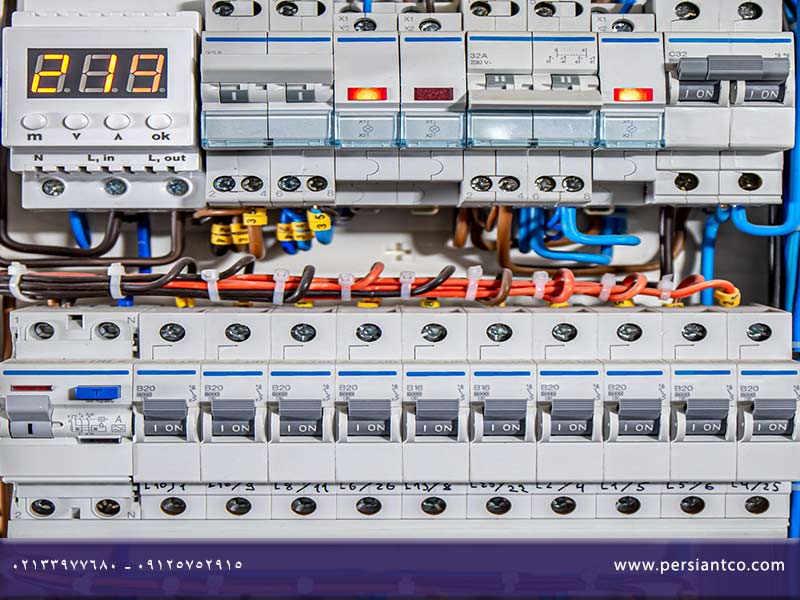

کلیدهای اتوماتیک فشار ضعیف، از جمله تجهیزات حفاظتی در تاسیسات روشنایی به حساب میآیند. این کلیدها درکنار تجهیزات سیم، کابل و… اضافه بار و جریان اتصال کوتاه را از فیوز به کلید منتقل میکنند. اما برای اینکه با کلیدهای اتوماتیک فشار ضعیف بیشتر آشنا شوید، تا پایان این مقاله از گروه پرشین تکنیک ما را همراهی کنید.

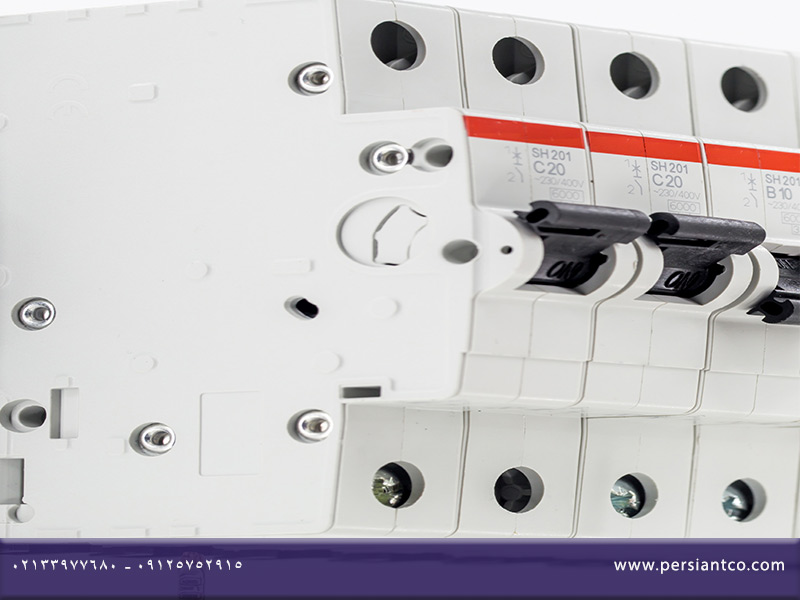

منظور از کلیدهای اتوماتیک فشار ضعیف چیست؟
کلیدهای فشار ضعیف اتوماتیک دارای رله بوده و هر یک با توجه به مشخصات فنی و نوع عملکرد، کاربردهای خاص خود را دارند. قابلیت Current Limiting یکی از مهمترین ویژگیهایی است که در طراحی و توسعه این کلیدها مورد توجه قرار گرفته است. هرچه سطح این قابلیت در کلید بیشتر باشد، معمولاً هزینه تهیه آن نیز افزایش پیدا میکند. از آنجا که کلید اتوماتیک یکی از اجزای اصلی در ساخت تابلوهای برق است، انتخاب این تجهیزات با مشخصات فنی متفاوت میتواند بر هزینه نهایی ساخت و در نتیجه قیمت تابلو فرمان تأثیرگذار باشد. اگر قصد دارید این کلیدها را از روی کاتالوگ انتخاب کنید، دو مشخصه فنی Icu و Ics را باید در نظر بگیرید.
- Icu: جریان اتصال کوتاهیست که کلید فقط یکبار و بدون آسیب دیدن، میتواند آن را قطع کرده و برای تعویض و تعمیر به سرویس نیاز خواهدداشت.
- Ics: این ویژگی در کلیدهای ضعیف مشابه مورد قبلی بوده با این تفاوت که به دفعات میتواند قطع و وصل شود.
کلید های اتوماتیک کمپکت فشار ضعیف
کلیدهای اتوماتیک کمپکت فشار ضعیف دارای ویژگی های مشابهی با کلیدهای اتوماتیک هوایی فشار ضعیف هستند. این کلیدها معمولاً در تابلوهای برق، سیستم های توزیع برق و سایر تأسیسات صنعتی و ساختمانی استفاده می شوند. ویژگی های کمپکت و محافظتی آنها باعث شده در بسیاری از کاربردها جایگزین مناسبی برای کلیدهای هوایی باشند.
بیشتر بخوانید» برای آشنایی با تابلو برق پلاستیکی و کاربردهای آن روی لینک داده شده کلیک کنید.
کلیدهای اتوماتیک هوایی فشار ضعیف
کلیدهای اتوماتیک هوایی فشار ضعیف بهطور خودکار از مدار در برابر اضافهبار و اتصال کوتاه محافظت میکنند. این کلیدها معمولاً در سیستمهای برق ساختمانها و تأسیسات صنعتی به کار میروند و در برخی تابلوهای توزیع و تابلو برق کارگاهی نیز برای حفاظت از مدارها و تجهیزات الکتریکی مورد استفاده قرار میگیرند.
این کلیدها نقش مهمی در تأمین ایمنی و پایداری سیستمهای برق دارند و معمولاً در کنار سایر تجهیزات حفاظتی مانند فیوزها و رلهها به کار میروند.

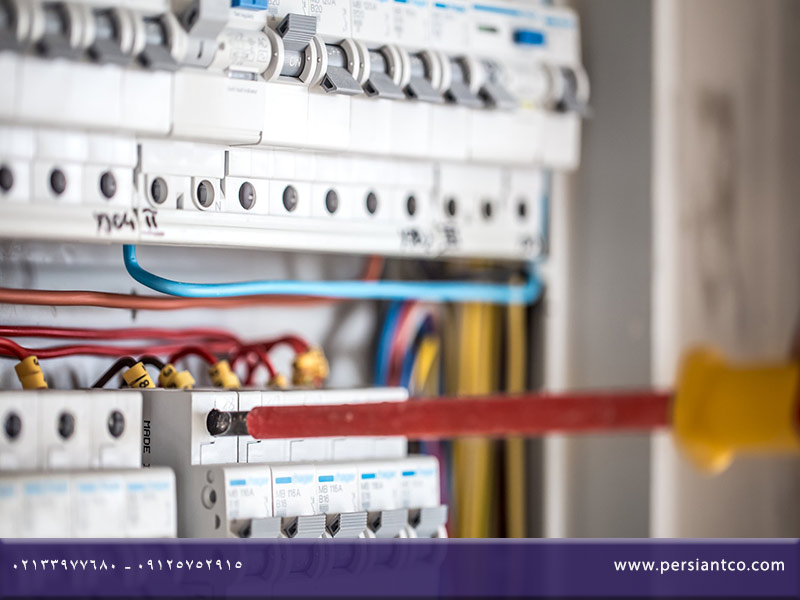

کلیدهای اتوماتیک مینیاتوری فشار ضعیف
کلیدهای مینیاتوری فشار ضعیف، در جریانهای پایین و برای تابلوهای روشنایی و تابلوهایی با توزیع توان کم مورد استفاده قرار میگیرند. از این کلیدها برای حفاظت از مدارهای کنترل، تابلو فرمان، تاسیسات برقی و… نیز به کار میرود. بیشترین جریانی که با استفاده از این کلیدها حذف می شود، 100A بوده و جریان قطع اتصال کوتاه در این کلیدها بصورت نرم، 10KA و حداکثر 25KA است.
کلیدهای اتوماتیک حافظ موتور فشار ضعیف
همانطور که از اسم این نوع کلیدها مشخص است، برای حفاظت از موتور به کاربرده شده و از 100A تا 100KA در بازار به فروش میرسند. این نوع از کلیدها که برای موتورهای 55KA استفاده میشود، خود به دو نوع تقسیم بندی میشوند.
کلیدهای اتوماتیک حافظ جان فشار ضعیف
بدون شک میدانید یکی از عواملی که سبب حفاظت از جان و جلوگیری از صدمات در مراکز تجاری، ساختمانهای اداری، منازل مسکونی و… میشوند، کلید حافظ جان است. این کلیدها بر اساس حساسیت به دو نوع خانگی و صنعتی تقسیم شده تا علاوه بر حفاظت فرد در تماس مستقیم و غیر مستقیم، از نشتی جریان برق به منظور حفظ دستگاه و تجهیزات برقی نیز به کار گرفته شود. با این تفاسیر اگر حساسیت کلید تا 30 میلی آمپر باشد، به عنوان محافظ جان و اگر بیشتر از 30 میلی آمپر باشد، برای حفاظت از تجهیزات صنعتی نیز به کار میروند.
کلام پایانی
در این مقاله درباره آشنایی با کلیدهای اتوماتیک فشار ضعیف صحبت کردیم. در کنار معرفی هرکدام، به کاربردهای آن پرداختیم. امید است با مطالعه این مقاله بتوانید اطلاعات مناسبی را در این زمینه به دست بیاورید.
سوالات متداول درباره کلیدهای اتوماتیک فشار ضعیف
۱. کلیدهای اتوماتیک فشار ضعیف چیست؟
کلیدهای اتوماتیک فشار ضعیف تجهیزات حفاظتی هستند که برای محافظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه استفاده میشوند.
۲. تفاوت کلید اتوماتیک کمپکت و هوایی فشار ضعیف چیست؟
کلیدهای کمپکت معمولاً در تابلوهای توزیع و تأسیسات صنعتی و ساختمانی کاربرد دارند، در حالی که کلیدهای هوایی بیشتر برای حفاظت و کنترل مدارهای با ظرفیت بالاتر استفاده میشوند.
۳. Icu و Ics در کلیدهای اتوماتیک فشار ضعیف چه معنایی دارند؟
Icu حداکثر جریان اتصال کوتاهی است که کلید میتواند قطع کند، در حالی که Ics نشاندهنده جریان قطع اتصال کوتاه قابل تحمل در شرایط کاری و با قابلیت تکرار بیشتر است.
۴. کلید اتوماتیک مینیاتوری فشار ضعیف چه کاربردی دارد؟
کلیدهای مینیاتوری برای حفاظت مدارهای جریان پایین، تابلوهای روشنایی، مدارهای کنترل و تابلوهای با توان توزیع محدود استفاده میشوند.
۵. کلید اتوماتیک حافظ جان چه کاربردی دارد؟
کلید حافظ جان برای تشخیص نشتی جریان و کاهش خطر برقگرفتگی افراد و در برخی کاربردها حفاظت از تجهیزات در برابر جریان نشتی استفاده میشود.
