تابلو برق چیلر؛ انواع و کارایی آن + اجزا و قطعات

تابلو برق چیلر یکی از اجزای حیاتی سیستم‌های سرمایشی صنعتی و تجاری محسوب می‌شود. این تابلوها وظیفه کنترل، مدیریت و حفاظت از تجهیزات الکتریکی چیلر را بر عهده دارند.

در این مقاله از وبسایت پرشین تکنیک با انواع تابلو برق چیلر، نحوه عملکرد آن و اجزای اصلی تشکیل‌دهنده‌اش آشنا خواهیم شد؛ همچنین بررسی خواهیم کرد که چگونه یک تابلو برق استاندارد می‌تواند عملکرد سیستم سرمایشی را بهینه و از بروز خرابی‌های ناگهانی جلوگیری کند.

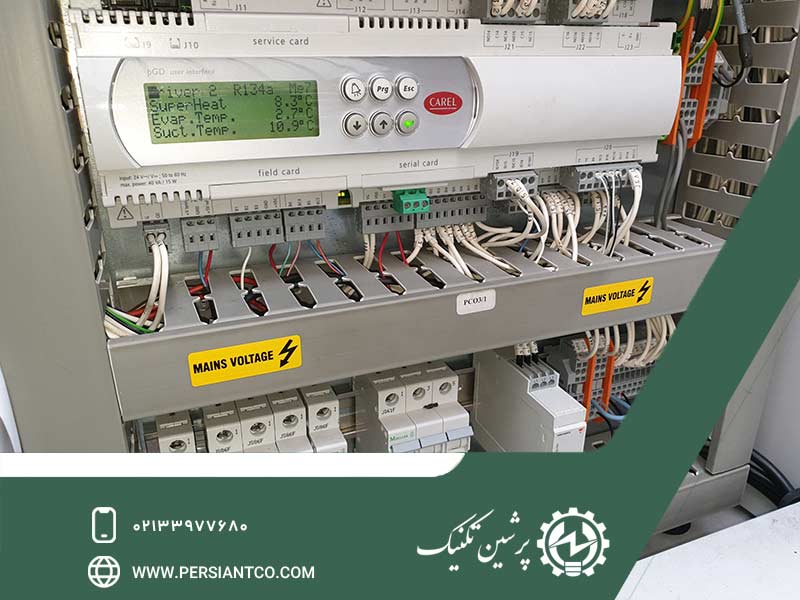

تابلو برق چیلر چیست و چه وظایفی دارد؟

تابلو برق چیلر یک محفظه الکتریکی است که قطعات کنترلی و حفاظتی چیلر را در خود جای داده و مدیریت مدارهای الکتریکی آن را انجام می‌دهد.

بیشتر بخوانید» یکی از کاربردی ترین انواع تابلو برق ها، تابلو فرمان است که برای راه اندازی موتورهای الکتریکی مورد استفاده قرار می گیرد. در صورت تمایل به خرید تابلو فرمان و استعلام قیمت آن روی لینک داده شده کلیک کنید.

این تابلوها نقش مهمی در تنظیم عملکرد کمپرسورها، فن‌ها، پمپ‌ها و دیگر بخش‌های الکتریکی چیلر ایفا می‌کنند؛ در واقع، تابلو برق، تمامی سیگنال‌های ورودی و خروجی دستگاه را مدیریت خواهد کرد و فرآیند خنک‌سازی را به شکل بهینه هدایت می‌کند.

در صورت بروز اختلالات الکتریکی، این سیستم قادر است با قطع مدار یا ارسال هشدار از آسیب‌های جدی به تجهیزات جلوگیری کند.

انواع تابلو برق چیلر کدامند؟

تابلوهای برق چیلر بر اساس نوع چیلر و نحوه عملکرد آن، در مدل‌های مختلفی طراحی و تولید می‌شوند؛ در ادامه به برخی از رایج‌ترین انواع این تابلوها اشاره می‌کنیم.

تابلو برق چیلر تراکمی

چیلرهای تراکمی یکی از پرکاربردترین سیستم‌های سرمایشی در صنایع مختلف هستند. تابلو برق این نوع چیلر شامل مدارهای فرمان، کنترل و قدرت است که وظیفه تنظیم عملکرد کمپرسور، کندانسور، اواپراتور و سایر اجزا را بر عهده دارند.

بیشتر بخوانید» تابلو ستاره مثلث از اجزای مهم سیستم‌ های الکتریکی و صنعتی است که با هدف کنترل و حفاظت از موتورهای الکتریکی و توزیع برق مورد استفاده قرار می گیرد. در صورت تمایل به کسب اطلاعات بیشتر درباره این نوع تابلو برق و خرید و استعلام قیمت آن روی لینک داده شده کلیک کنید.

این تابلوها معمولاً مجهز به نمایشگرهای دیجیتال هستند که امکان پایش و کنترل دقیق دما و فشار را فراهم می‌کنند.

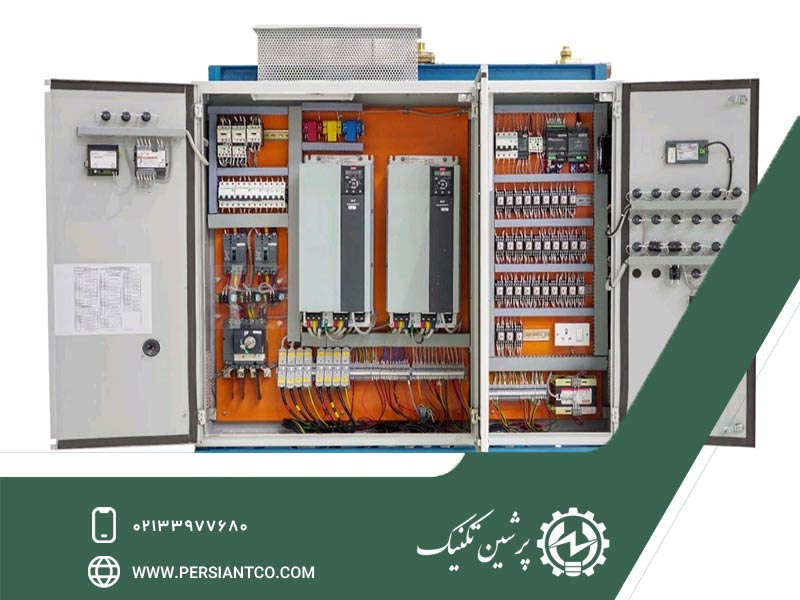

تابلو برق چیلر جذبی

در چیلرهای جذبی که معمولاً برای سیستم‌های سرمایشی بزرگ و کم‌مصرف استفاده می‌شوند، تابلو برق وظیفه کنترل پمپ‌ها، شیرهای برقی و سایر قطعات مرتبط را بر عهده دارد. این تابلوها بر اساس نوع کنترل‌گر به دو دسته مکانیکی و الکترونیکی تقسیم می‌شوند.

بیشتر بخوانید» آشنایی با تابلو برق آتش نشانی، انواع و کاربردهای آن

مدل‌های الکترونیکی قابلیت اتصال به سیستم‌های هوشمند مدیریت ساختمان (BMS) را دارند که امکان مانیتورینگ و بهینه‌سازی عملکرد را فراهم می‌کند.

اجزا و قطعات تابلو برق چیلر

تابلوهای برق چیلر شامل مجموعه‌ای از قطعات الکتریکی و کنترلی هستند که هر یک نقش مشخصی در تأمین برق، حفاظت و کنترل عملکرد سیستم سرمایشی دارند. در چیلرهایی که از برق سه‌فاز استفاده می‌کنند، انتخاب صحیح تجهیزات قدرت و حفاظتی اهمیت زیادی دارد و تابلو برق سه فاز باید متناسب با توان کمپرسور و سایر مصرف‌کننده‌های دستگاه طراحی شود. اجزای اصلی این تابلوها شامل موارد زیر است:

کنتاکتور: جهت قطع و وصل کردن مدار الکتریکی کمپرسور و سایر بخش‌های چیلر استفاده می‌شود.

رله‌های حفاظتی: این قطعات برای جلوگیری از افزایش جریان بیش از حد و یا نوسانات ولتاژ به کار می‌روند.

ترانسفورماتور: ولتاژ ورودی را به سطح مورد نیاز برای عملکرد تجهیزات داخلی تبدیل می‌کند.

کنترلر دیجیتال: امکان تنظیم دما، فشار و سایر پارامترهای عملیاتی چیلر را فراهم می‌سازد.

فیوزها و کلیدهای حفاظتی: این تجهیزات جهت جلوگیری از اتصال کوتاه و حفاظت از مدارهای الکتریکی به کار می‌روند.

نمایشگرهای دیجیتال: برای نمایش وضعیت عملکردی دستگاه از جمله دما، فشار و هشدارهای سیستم مورد استفاده قرار می‌گیرند.

بیشتر بخوانید» به منظور آشنایی با ترموستات تابلو برق و کاربردهای آن، روی لینک داده شده کلیک کنید.

عملکرد تابلو برق در بهینه‌سازی چیلر

یک تابلو برق استاندارد و پیشرفته می‌تواند بهینه‌سازی مصرف انرژی و کاهش هزینه‌های عملیاتی چیلر را به همراه داشته باشد. با استفاده از تجهیزات مدرن و سیستم‌های کنترل هوشمند، امکان تنظیم دقیق پارامترهای عملیاتی چیلر فراهم و از کارکرد غیرضروری کمپرسور و فن‌ها جلوگیری می‌شود. این امر نه‌تنها باعث کاهش مصرف برق خواهد شد، بلکه عمر مفید تجهیزات را نیز افزایش می‌دهد.
علاوه‌بر این، تابلوهای برق پیشرفته می‌توانند به سیستم‌های مانیتورینگ متصل شوند تا هرگونه خرابی احتمالی به‌صورت لحظه‌ای شناسایی شده و اقدامات لازم جهت رفع آن صورت گیرد؛ این ویژگی جهت کاهش هزینه‌های تعمیر و نگهداری و جلوگیری از توقف‌های ناگهانی چیلر بسیار حائز اهمیت است.

جمع‌ بندی

تابلو برق چیلر یکی از اجزای کلیدی سیستم‌های سرمایشی است که وظیفه کنترل، مدیریت و حفاظت از مدارهای الکتریکی دستگاه را بر عهده دارد. این تابلوها بسته به نوع چیلر، در مدل‌های مختلفی طراحی شده است و شامل اجزای متعددی همچون کنتاکتور، رله‌های حفاظتی، کنترلر دیجیتال و فیوزهای حفاظتی هستند.

یک تابلو برق استاندارد می‌تواند نقش مهمی در بهینه‌سازی عملکرد چیلر، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات ایفا کند. ازاین‌رو، انتخاب تابلو برق مناسب و استفاده از تجهیزات پیشرفته بهره‌وری سیستم سرمایشی را به میزان قابل‌توجهی افزایش می‌دهد.

سوالات متداول تابلو برق چیلر

تابلو برق چیلر چیست و چه وظیفه‌ای دارد؟

تابلو برق چیلر محفظه‌ای الکتریکی است که تجهیزات کنترلی و حفاظتی سیستم را در خود جای می‌دهد و وظیفه کنترل، مدیریت و حفاظت از مدارهای الکتریکی چیلر را بر عهده دارد. این تابلو عملکرد بخش‌هایی مانند کمپرسور، فن، پمپ و سایر تجهیزات الکتریکی را مدیریت می‌کند.

انواع تابلو برق چیلر کدامند؟

تابلوهای برق چیلر بر اساس نوع سیستم سرمایشی به مدل‌های مختلفی تقسیم می‌شوند که از مهم‌ترین آن‌ها می‌توان به تابلو برق چیلر تراکمی و تابلو برق چیلر جذبی اشاره کرد. تجهیزات و مدارهای کنترلی هر مدل متناسب با ساختار و نحوه عملکرد چیلر انتخاب می‌شوند.

تابلو برق چیلر تراکمی چه اجزایی دارد؟

تابلو برق چیلر تراکمی معمولاً دارای مدارهای قدرت، فرمان و کنترل است و تجهیزاتی مانند کنتاکتور، رله‌های حفاظتی، فیوز، کلیدهای حفاظتی، کنترلر و نمایشگرهای دیجیتال در آن به کار می‌رود. این تجهیزات برای کنترل و حفاظت از کمپرسور و سایر بخش‌های الکتریکی چیلر مورد استفاده قرار می‌گیرند.

تابلو برق چیلر جذبی چه کاربردی دارد؟

تابلو برق چیلر جذبی وظیفه کنترل تجهیزات الکتریکی مانند پمپ‌ها، شیرهای برقی و سایر اجزای مرتبط با سیستم را بر عهده دارد. در مدل‌های الکترونیکی، امکان اتصال تابلو به سیستم مدیریت هوشمند ساختمان یا BMS نیز وجود دارد و می‌توان عملکرد چیلر را از طریق این سیستم پایش و مدیریت کرد.

مهم‌ترین اجزای تابلو برق چیلر کدام‌اند؟

کنتاکتور، رله‌های حفاظتی، ترانسفورماتور، کنترلر دیجیتال، فیوزها و کلیدهای حفاظتی و نمایشگرهای دیجیتال از مهم‌ترین اجزای تابلو برق چیلر هستند. هر یک از این قطعات وظیفه مشخصی در کنترل، حفاظت یا پایش عملکرد سیستم سرمایشی دارند.

تابلو برق چیلر چگونه به کاهش مصرف انرژی کمک می‌کند؟

یک تابلو برق استاندارد با استفاده از تجهیزات کنترلی و سیستم‌های مدیریت هوشمند، امکان تنظیم دقیق پارامترهای عملکردی چیلر را فراهم می‌کند. به این ترتیب می‌توان از فعالیت غیرضروری کمپرسورها و فن‌ها جلوگیری کرد و ضمن کاهش مصرف برق، هزینه‌های عملیاتی سیستم را نیز کاهش داد.

تابلو برق چیلر چگونه از تجهیزات در برابر خرابی محافظت می‌کند؟

تجهیزات حفاظتی مانند رله‌ها، فیوزها و کلیدهای حفاظتی در صورت بروز شرایطی مانند اضافه‌جریان، نوسانات ولتاژ یا اتصال کوتاه می‌توانند مدار را قطع کرده یا هشدار ایجاد کنند. این عملکرد به جلوگیری از آسیب جدی به تجهیزات الکتریکی و توقف ناگهانی چیلر کمک می‌کند.

آیا تابلو برق چیلر قابلیت اتصال به سیستم BMS را دارد؟

بله، برخی تابلوهای برق چیلر که به سیستم‌های کنترل الکترونیکی مجهز هستند، قابلیت اتصال به BMS را دارند. این قابلیت امکان مانیتورینگ و کنترل پارامترهای عملکردی چیلر و همچنین شناسایی سریع‌تر اختلالات احتمالی را فراهم می‌کند.
