ترموستات تابلو برق با تنظیم دقیق و خودکار دمای داخلی، نقشی کلیدی در تضمین عملکرد ایمن، افزایش بهرهوری و کاهش آسیبهای حرارتی تجهیزات حساس برقی دارد. ترموستات تابلو برق یکی از اجزای مهم سیستمهای کنترلی به حساب میآید که با تنظیم دما در محدوده مشخص، از خرابی و فرسایش قطعات جلوگیری میکند و طول عمر آنها را افزایش میدهد.
این دستگاه با امکان تنظیم دقیق دما، بهصورت خودکار سیستمهای سرمایشی یا گرمایشی را کنترل و دمای محیط تابلو را در محدوده مطلوب حفظ میکند. ترموستاتها باتوجهبه کاربرد و نوع تابلو برق، ویژگیهای متنوعی دارند که در انتخاب آنها باید بهدقت بررسی شوند. به همین دلیل در ادامه این مقاله از پرشین تکنیک، به بررسی این قطعه می پردازیم.

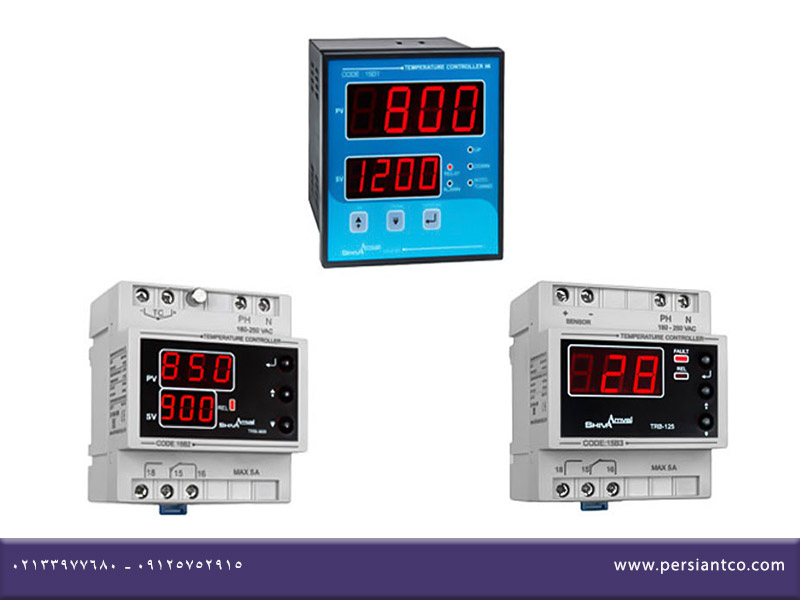

ترموستات تابلو برق چیست؟
ترموستات تابلویی یا ترموستات فن، یک کنترلکننده الکتریکی خودکار است که جهت حفظ دمای مطلوب و ثابت در تابلو یا سلول تابلو به کار میرود. این دستگاه به سیستمهای گرمایشی مانند هیتر یا سیستمهای سرمایشی همچون فن تابلویی متصل میشود تا با خاموش و روشنکردن خودکار، دمای محیط را در محدوده مشخصشده ثابت نگه دارد. هنگامی که دما به سطح تعیینشده برسد، مدار دستگاه توسط ترموستات قطع خواهد شد و پس از افت دما به اندازه 3 تا 5 درجه، مجدداً مدار وصل و دستگاه روشن میشود. همچنین ترموستات تابلویی بسته به نیاز، از روشها و سنسورهای متنوعی برای اندازهگیری دما بهره میگیرد.
بیشتر بخوانید» آشنایی با بهترین قطعات و مواد برای ساخت تابلو برق مقاوم

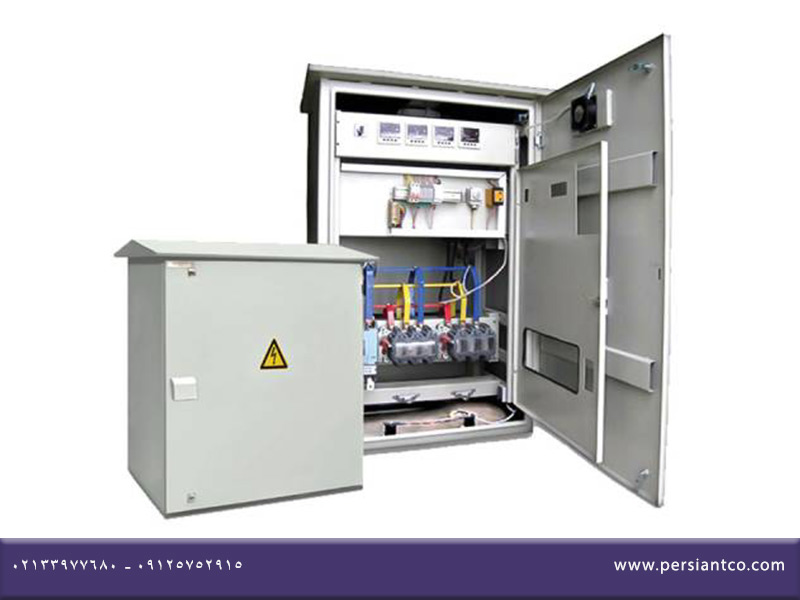

انواع ترموستات تابلو برق و کاربردهای آن
از جمله مهمترین قطعات هر تابلو برق، ترموستاتها هستند. ترموستاتهای تابلو برق با انواع مختلف سنسورهای مختلف ساخته میشوند تا امکان سنجش دقیق دما را فراهم آورند. به همین دلیل، این ترموستاتها در انواع مختلفی در بازار موجود هستند. دو نوع اصلی آن شامل ترموستات محیطی (اتاقی) و ترموستات ترموکوپلدار است که در ادامه با عملکرد و کاربرد آنها آشنا میشویم.
ترموستات محیطی و عملکرد آن در تابلو برق
ترموستات محیطی یا اتاقی برای کنترل دمای محیطهای بسته مانند تابلوهای برق یا اتاقها است. این نوع ترموستات ساختار سادهای دارد و شامل سه بخش اصلی درجه تنظیم دما، بخش تغذیه برق و کنتاکتهای کنترل برای فن یا هیتر است. در عملکرد این ترموستات، فرض کنید دمای مطلوب روی 25 درجه سانتیگراد تنظیم شده است و در صورتی که دما از این حد فراتر برود، کنتاکتها فعال و فن متصل به آن وارد عمل میشود تا هوای گرم را از تابلو خارج کند و دما کاهش یابد. این نوع ترموستات برای فضاهایی که دمای آنها تا حداکثر 60 درجه سانتیگراد افزایش مییابد مناسب است.
بیشتر بخوانید» آشنایی با انواع کلید در تابلو برق و کاربرد آن ها
ترموستات ترموکوپل دار برای دماهای بالا
اگر محیطی با دمای بالا مثلاً تا 200 درجه سانتیگراد نیاز به کنترل داشته باشد، ترموستات محیطی کارآمد نخواهد بود. در این شرایط، باید از ترموستات ترموکوپلدار استفاده کنیم. در این نوع ترموستات از سنسور ترموکوپل استفاده خواهد شد که از دو فلز غیر همجنس تشکیل میشود. این فلزها از یک طرف به هم متصل و از طرف دیگر آزاد هستند.
به هنگام گرمشدن نقطه اتصال فلزها، اختلافپتانسیل صورت میگیرد که با حرارت رابطه مستقیم دارد. با اندازهگیری ولتاژ خروجی این اختلافپتانسیل، میتوان مقدار دقیق دما را تعیین کرد. ترموستات ترموکوپل دار از این قابلیت بهره میگیرد و برای محیطهایی که نیاز به تحمل دمای بالا دارند، در تابلو برق به کار میرود.

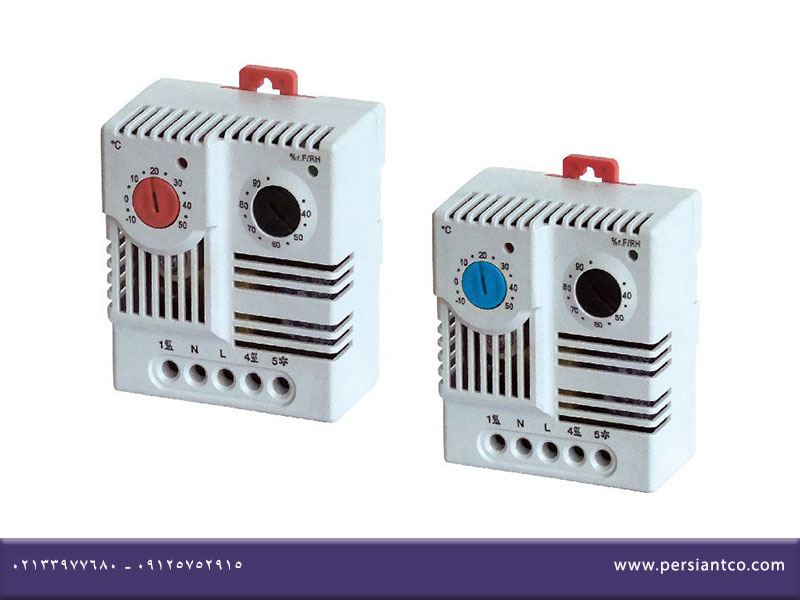

کاربرد و اهمیت ترموستات در تابلو برقهای صنعتی
ترموستاتها نقش مهمی در حفظ پارامترهای محیطی در محدوده ثابت و مطلوب دارند. در ترموستاتهای مورد استفاده در تابلو برق، دو عامل اصلی شامل سیگنال ورودی و نقطه تنظیم دما مورد توجه قرار میگیرند. سیگنال ورودی که بهعنوان «مقدار فرآیند» شناخته میشود، با توجه به نوع ترموستات در فواصل زمانی مشخص اندازهگیری شده و با نقطه تنظیم مقایسه میشود. هرگاه بین دمای اندازهگیریشده و دمای تنظیمشده اختلافی وجود داشته باشد، ترموستات سیگنال لازم را برای فعالسازی تجهیزات گرمایشی یا سرمایشی ارسال میکند تا دمای محیط به محدوده تعیینشده بازگردد. این عملکرد برای حفظ دمای مناسب داخل تابلو برق و جلوگیری از آسیبهای ناشی از افزایش یا کاهش بیش از حد دما اهمیت زیادی دارد.
در تابلو برقهای صنعتی و تابلو برق کارگاهی، کنترل دما و ایجاد تهویه مناسب اهمیت بسیاری دارد؛ زیرا گرمای تولیدشده توسط تجهیزات داخلی تابلو و همچنین دمای محیط میتواند بر عملکرد صحیح تجهیزات الکتریکی تأثیر بگذارد. افزایش بیش از حد دما ممکن است باعث کاهش عمر مفید قطعات، اختلال در عملکرد تجهیزات و افزایش احتمال بروز خطاهای الکتریکی شود. به همین دلیل، استفاده از ترموستات در کنار تجهیزات تهویه و سیستمهای کنترل دما میتواند به حفظ شرایط مناسب داخل تابلو کمک کند.
ترموستات با ارسال سیگنال به فنهای تهویه یا تجهیزات گرمایشی، فرآیند کنترل دمای داخل تابلو را مدیریت میکند. برای مثال، زمانی که دمای داخلی از مقدار تنظیمشده بیشتر شود، ترموستات میتواند فرمان فعال شدن فن تهویه را صادر کند تا هوای گرم از داخل تابلو خارج شده و دمای تجهیزات در محدوده مناسب حفظ شود. در شرایطی که دمای محیط بیش از حد کاهش پیدا کند نیز میتوان از ترموستات برای فعالسازی تجهیزات گرمایشی و جلوگیری از ایجاد رطوبت و میعان در داخل تابلو استفاده کرد.
برای دستیابی به عملکرد دقیق و پایدار، محل نصب ترموستات نیز اهمیت دارد. بهتر است ترموستات در نقطهای نصب شود که دمای واقعی محیط یا فضای موردنظر را بهدرستی اندازهگیری کند و تحت تأثیر مستقیم منابع گرما یا سرما قرار نداشته باشد. در کاربردهای عمومی، نصب ترموستات در ارتفاع مناسب و دور از منابع گرمایی مانند بخاری، تابش مستقیم نور خورشید و جریان مستقیم هوای گرم یا سرد، به افزایش دقت اندازهگیری و عملکرد صحیح سیستم کنترل دما کمک میکند.
نکات مهم در خرید ترموستات تابلو برق
برای انتخاب یک ترموستات مناسب جهت نصب در تابلو برق، باید به مشخصات فنی زیر توجه کنید:
سادگی نصب و راهاندازی:
ترموستات باید بهگونهای طراحی شده باشد که نصب آن در تابلو برق بهسادگی و بدون نیاز به تخصص فنی بالا انجام شود. همچنین تنظیمات و پیکربندی ترموستات نیز باید بهصورت شهودی و آسان قابلانجام باشد.
ابعاد متناسب با فضای داخلی تابلو: جهت جلوگیری از مشکلات نصب و اطمینان از عملکرد صحیح ترموستات، انتخاب ترموستاتی با ابعاد مناسب و متناسب با فضای داخلی تابلو برق ضروری است.
بیشتر بخوانید» نکات کلیدی در نصب تابلو برق و پیشگیری از خطرات احتمالی
استانداردهای معتبر و گواهیهای ایمنی:
ترموستات باید دارای استانداردهای بینالمللی کیفیت و ایمنی باشد تا از عملکرد صحیح و ایمن آن در محیطهای صنعتی اطمینان حاصل شود.
توان کلیدزنی مناسب و کافی: توان کلیدزنی ترموستات باید متناسب با بار متصل به آن باشد تا بتواند جریان مورد نیاز تجهیزات را به طور ایمن قطع و وصل کند.
دسترسی آسان به ترمینالهای ورودی:
ترمینالهای ورودی ترموستات باید به راحتی قابل دسترسی باشند تا سیمکشی و اتصال به مدار کنترل به سادگی انجام شود.
بیشتر بخوانید» آشنایی با انواع اتصالات سیم و کابل
اندازهگیری دقیق و پایدار:
ترموستات باید اندازهگیری را دقیق انجام دهد و این اندازهگیری در طول زمان پایدار باقی بماند.
دامنه حرارتی متناسب:
دامنه حرارتی قابلتنظیم ترموستات باید متناسب با محدوده دمایی مورد نیاز در تابلو برق شما باشد.
با رعایت این موارد ترموستاتی کارآمد و مناسب جهت محافظت از تجهیزات تابلو برق تهیه خواهید کرد که بهرهوری و ایمنی سیستم شما را تضمین میکند.
جمعبندی
ترموستات تابلو برق نقشی حیاتی در تنظیم و تثبیت دمای محیط داخلی تابلوهای برق دارد و با بهکارگیری سنسورهای دقیق، دما را به محدوده مشخصی میرساند. انواع مختلف این دستگاه شامل ترموستات محیطی و ترموکوپلدار، در کاربردهای گوناگون صنعتی برای تابلوهایی با محدوده دمایی متنوع به کار میروند. ترموستاتها با ارسال سیگنال به سیستمهای سرمایشی یا گرمایشی، دمای مطلوب و ثابتی را در تابلو برق حفظ و با کاهش مصرف انرژی و نیاز به تعمیرات، بهینهسازی عملکرد سیستمهای برقی را فراهم میکنند. انتخاب ترموستات مناسب و نصب اصولی آن، در بهبود بهرهوری و ایمنی تجهیزات الکتریکی نقش بسزایی دارد.
سوالات متداول درباره ترموستات تابلو برق
۱. ترموستات تابلو برق چیست و چه کاربردی دارد؟
ترموستات تابلو برق یک کنترلکننده خودکار دماست که با فعال و غیرفعال کردن تجهیزات گرمایشی یا سرمایشی، دمای داخل تابلو را در محدوده مطلوب حفظ میکند.
۲. ترموستات محیطی و ترموستات ترموکوپلدار چه تفاوتی دارند؟
ترموستات محیطی برای کنترل دما در محدودههای معمول استفاده میشود، در حالی که ترموستات ترموکوپلدار برای اندازهگیری و کنترل دماهای بالاتر کاربرد دارد.
۳. چرا استفاده از ترموستات در تابلو برق صنعتی اهمیت دارد؟
ترموستات با کنترل دمای داخل تابلو از افزایش بیش از حد حرارت، آسیب به تجهیزات و کاهش عمر مفید قطعات جلوگیری میکند و به پایداری عملکرد سیستم کمک میکند.
۴. هنگام خرید ترموستات تابلو برق به چه نکاتی توجه کنیم؟
دامنه حرارتی، دقت اندازهگیری، توان کلیدزنی، ابعاد، استانداردهای ایمنی، سهولت نصب و سازگاری ترموستات با تجهیزات تابلو از مهمترین عوامل انتخاب هستند.
۵. ترموستات تابلو برق چگونه دمای داخل تابلو را کنترل میکند؟
ترموستات دمای محیط را اندازهگیری و با مقدار تنظیمشده مقایسه میکند و در صورت تغییر دما، فرمان فعال یا غیرفعال شدن فن، هیتر یا سایر تجهیزات کنترل دما را صادر میکند.
