در دنیای امروز نبود برق زندگی را بهطور کامل مختل میکند زیرا همه جوانب زندگی و صنعتهای مختلف به برق وابستهاند. این وابستگی سبب شده است که دنیای الکتریسیته روزبهروز پیشرفت کند و تجهیزات بیشتری به این صنعت وارد شود. تابلو برق از قسمتهای مهم و بخش اصلی الکتریسیته است که مقره در آن نقش اساسی را ایفا میکند.
مقرهها یک مبحث بسیار طولانی است که در این مقاله شمارا با آن آشنا خواهیم کرد، پس اگر به صنعت برق علاقهمندید و یا اینکه قصد خرید مقره تابلو برق رادارید، حتماً این مقاله را تا پایان مطالعه کنید زیرا اطلاعات کاملی در این خصوص ذکر خواهد شد.
[toc]

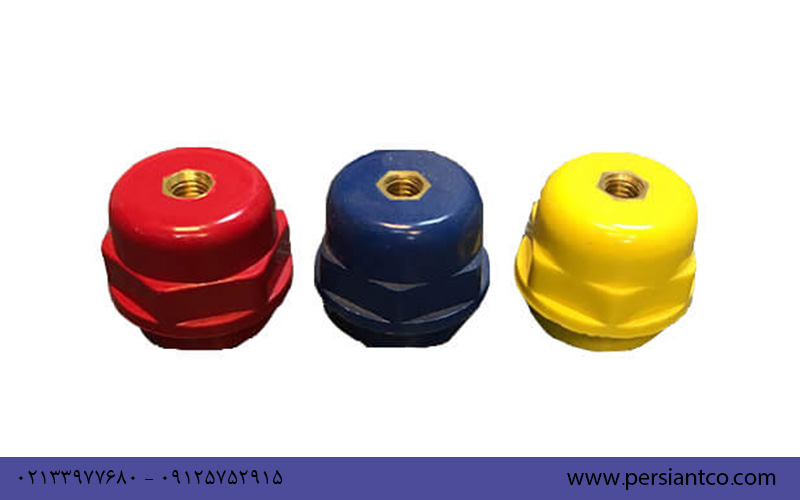

تعریف مقره تابلو برق
مقره ها یکی از اجزای اصلی تابلو برق صنعتی و… و دکلهای فشارقوی بهحساب میآیند که گیره چینی نام دیگر آنهاست. مقره ها را بهعنوان یک عایق میشناسند زیرا سبب ایجاد خاصیت عایقی بین اجزای مختلف سیستم برقرسانی میشوند. این گیره چینی خود از مقاومت بسیار بالایی برخوردار است که خاصیت عایق بودن آن نیز به همین مورد برمیگردد.
بهبیاندیگر مقره ها سبب جدا شدن هادیهای دارای ولتاژ از اجزایی چون دکل، تیر برق، برج و … میشوند. مقره ها دارای مقاومت الکتریکی هستند و این یعنی در هیچ قسمت از آن جریانی وجود ندارد. دانستن این نکته ضروری است که در زمان انتخاب مقره ولتاژ مکانی که قصد استفاده از مقره تابلو برق راداریم، در نظر بگیریم و باید مقره متناسب با آن به کار گرفته شود.
انواع مقره برحسب جنس آن
مقره تابلو برق از جنسهای مختلفی ساخته میشود که هرکدام دارای مزایا و معایب مربوط به خود هستند. در زمان استفاده از مقره، آگاهی داشتن از جنس و نوع آن بسیار مؤثر است که در همین راستا مقره ها را با توجه به جنس مواد سازنده دستهبندی کردهاند و ما در ادامه آنها را معرفی کردهایم.
1. مقره چینی
در ساخت این نوع مقره چند نوع ماده مهم وجود دارد که از خاک چینی برای افزایش مقاومت حرارتی، سیلیکات آلومینیوم برای افزایش مقاومت الکتریکی و خاک کوارتز برای افزایش مقاومت مکانیکی در ساخت آن استفاده میشود و اصلیترین مواد سازنده این نوع مقره تابلو برق بهحساب میآیند.
این مواد باهم ترکیب میشوند و تحت دمای بالا در کوره قرار میگیرند و سپس آنها را بهآرامی سرد میکنند. استفاده از درجه حرارتهای مختلف سبب تغییر در مقاومت مکانیکی و الکتریکی مقره تابلو برق میشود. به این صورت که ساخت مقره در دمای بالا، سبب بالا رفتن مقاومت الکتریکی و پایین آمدن مقاومت مکانیکی میشود و اگر در حرارتهای پایین مقره ساخته شود، مقاومت الکتریکی کاهش و مقاومت مکانیکی افزایش خواهد یافت.
2. مقره شیشهای
این نوع مقره را از ترکیب شدن شیشه با عناصر و مواد متعدد در دماهای بالا میسازند و برخلاف مقره چینی، آن را بهطور ناگهانی و یکباره سرد میکنند که مقاومت الکتریکی و مکانیکی خوبی را در برابر عوامل مختلف از خود نشان میدهد.
تشخیص مقره شیشهای که معیوب باشد، بسیار راحت است زیرا در صورت به وجود آمدن کوچکترین ترکی خورد میشود.
ویژگی مقره های چینی و شیشهای
همانطور که گفته شد، مقره تابلو برق دارای دو نوع چینی و شیشهای است که استفاده از هرکدام میتواند مزایا و معایبی را به دنبال داشته باشد. در ادامه این مزایا و معایب یا بهطورکلی ویژگیهای هر دو نوع بهطور کامل ذکرشدهاند.
ویژگی مقره چینی
این نوع از مقره دارای شکلپذیری بالایی است که استفاده از آن را راحتتر میکند. همچنین در برابر تغییرات آب و هوایی و قرار گرفتن مواد شیمیاییبر روی آن، مقاومت بسیار بالایی را از خود نشان میدهد. ممکن است دچار لبپریدگی شود و آسیب ببیند.
ویژگی مقره شیشهای
این نوع از مقره تابلو برق در برابر نور خورشید مقاومت بسیار بالایی دارد. از معایب آن میتوان به عدمتغییر شکل مناسب در درجه حرارتهای مختلف دمایی اشاره کرد. همچنین آلودگیها را به خود جذب میکند و نمیتوان آن را در ابعاد خیلی بزرگ طراحی کرد.
به محتوا کلید کمپکت MCCB مراجعه کنید تا با این قطعه بیشتر آشنا شوید.

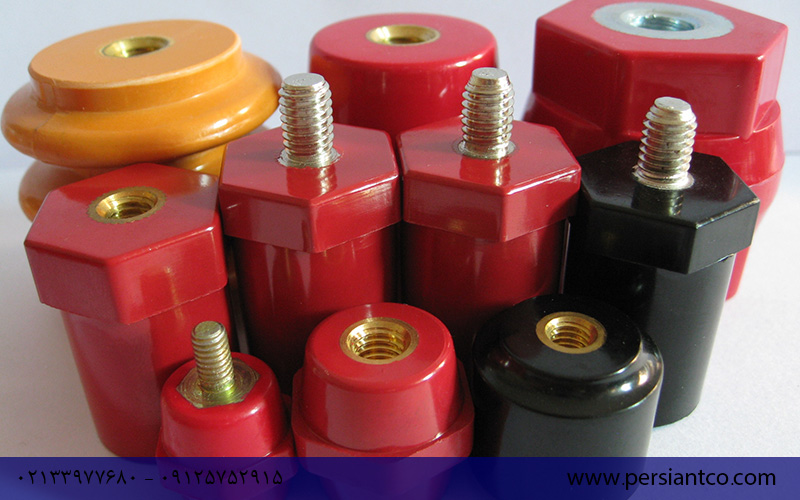

معرفی انواع مقره تابلو برق بر اساس کاربرد
مقره ها بر اساس کاربرد خود به دستههای مختلفی تقسیم میشوند که این تقسیمبندی در زیر آمده است.
- مقره اتکایی: این نوع بیشتر در مواردی استفاده میشود که بخواهیم بین بأس بارها و زمین خاصیت عایقی ایجاد کنیم.
- مقره خطوط هوایی: کاربرد این نوع از مقره مربوط به نگهداشتن هادیهای خطوط انتقال و ایجاد کردن خاصیت عایقی بین هادیها و دکل میشود.
- مقره بوشینگ: استفاده از این مقره برای ایجاد کردن عایق در بین بأس بار و بدنه تجهیزات است.
خصوصیات بارز یک مقره تابلو برق
- مقاومت الکتریکی زیاد
- مقاوم بودن در برابر تغییرات جوی و رطوبت
- مقاومت مکانیکی بالا
- دارا بودن تلفات عایقی به مقدار ناچیز
- عدم وجود ناخالصی در آن
با وظایف مقره تابلو برق آشنا شوید.
همانطور که گفته شد، مقره از قسمتهای مهم تابلو برق است که وظایف مختلفی را بر عهده دارد. در ادامه به مهمترینهای این وظایف اشارهشده است.
- بهعنوان یک عایق بین اجزای مختلف سیستم برقرسانی عمل میکند. خاصیت عایقی به کمک مقره میتواند بین هادیهای دارای ولتاژ، هادی و دکل، هادی و زمین و … ایجاد شود.
- مقره ها باید توانایی تحمل وزن هادیهایی که در سیستم برقرسانی و خطوط توزیع برق وجود دارند را داشته باشند.
مقره تابلو برق از قسمتهای مهم سیستم توزیع برق است که کاردهای مختلفی دارد. بارزترین کاربرد آن، تحمل وزن هادیها و ایجاد خاصیت عایقی بین هادی با دکل و … است. مقره ها از چینی و شیشه ساخته میشوند که برحسب نیاز میتوان آنها را خریداری کرد. در طول محتوا اطلاعات دیگری چون انواع مقره برحسب کاربرد و ویژگیهای آن ذکر شد که امیدواریم این اطلاعات برای شما عزیزان کاربردی واقعشده باشد.
