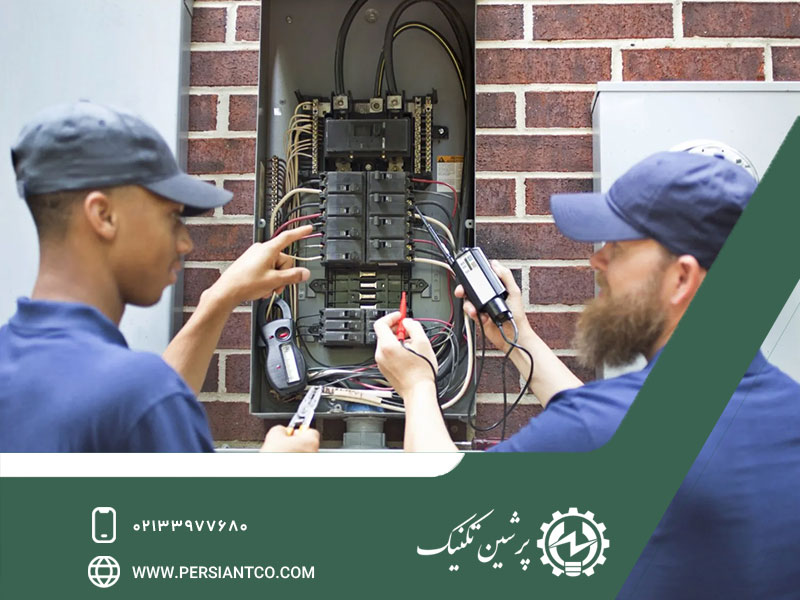

تابلو برقها قلب تپنده سیستمهای الکتریکی در ساختمانها، کارخانجات، مراکز صنعتی و شبکههای توزیع انرژی محسوب میشوند. وظیفه اصلی آنها حفاظت، کنترل و مدیریت انرژی الکتریکی است. از آنجا که تابلو برق با جریانها و ولتاژهای بالایی سروکار دارد، نصب اصولی و مطابق با استاندارد از اهمیت ویژهای برخوردار است. در صورت بروز خطا در نصب، نه تنها عملکرد صحیح تجهیزات دچار مشکل میشود بلکه ایمنی افراد نیز به خطر میافتد. در این مقاله از وبسایت پرشین تکنیک، به بررسی خطاهای رایج در نصب تابلو برق و پیامدهای آن میپردازیم.
انتخاب مکان نامناسب برای نصب تابلو برق
یکی از رایجترین اشتباهات، انتخاب محل نامناسب برای نصب تابلو برق است. تابلو برق باید در محیطی نصب شود که شرایط زیر را داشته باشد:
- عاری از رطوبت، گرد و غبار و مواد خورنده.
- دارای تهویه کافی و دمای مناسب.
- در دسترس بودن برای تعمیر و نگهداری.
نصب تابلو در محیطهای مرطوب یا پر گرد و غبار، منجر به کاهش عمر تجهیزات، افزایش احتمال اتصال کوتاه و خطر آتشسوزی میشود.
بیشتر بخوانید» تابلو فرمان برای کنترل و ایمنی تجهیزات صنعتی ضروری است. استفاده درست از آن مانع بروز اتصالی، اضافهبار و حوادث میشود. نصب صحیح شامل انتخاب تجهیزات استاندارد، سیمکشی اصولی و رعایت ایمنی فنی در حین اجراست.

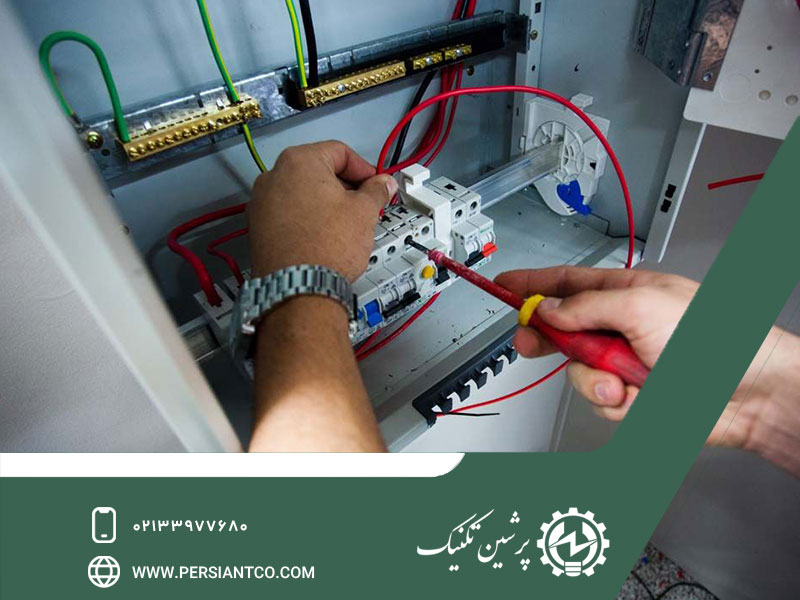

رعایت نکردن استانداردهای فاصله و دسترسی
طبق استانداردهای ایمنی، تابلو برق باید در محلی نصب شود که دسترسی آسان برای بهرهبرداری و تعمیر وجود داشته باشد. فاصله جلوی تابلو تا دیوار یا مانع باید حداقل ۱ تا ۱.۵ متر باشد. در بسیاری از موارد دیده میشود که تابلوها در فضاهای تنگ و غیرقابل دسترسی نصب میشوند که این موضوع ایمنی کاربر را در زمان سرویس و تعمیر کاهش میدهد.
سیمکشی و کابلکشی غیر اصولی
سیمکشی یکی از حساسترین مراحل نصب تابلو برق است. خطاهای رایج در این بخش عبارتاند از:
- انتخاب سطح مقطع نامناسب کابلها.
- عدم استفاده از کابلهای استاندارد مقاوم در برابر حرارت.
- عدم بستن صحیح سرکابلها که منجر به گرم شدن بیش از حد میشود.
- شلوغی بیش از حد داخل تابلو و عدم استفاده از داکت یا بستهای مناسب.
این اشتباهات میتواند منجر به افت ولتاژ، افزایش تلفات انرژی و حتی آتشسوزی شود.
بیتوجهی به ارتینگ (Earthing)
سیستم ارتینگ یکی از اساسیترین بخشهای ایمنی در نصب تابلو برق است. متأسفانه در بسیاری از پروژهها یا ارتینگ بهدرستی اجرا نمیشود یا اتصال تابلو به ارتینگ سهلانگارانه انجام میگیرد. نبود ارتینگ مناسب خطر برقگرفتگی را افزایش داده و در زمان بروز خطا، باعث سوختن تجهیزات حساس میشود.
بیشتر بخوانید» آشنایی با نحوه تست تابلو برق
برآورد نادرست ظرفیت تابلو برق
انتخاب ظرفیت نامناسب برای تابلو برق یکی دیگر از خطاهای رایج است. اگر تابلو با ظرفیت کمتر از نیاز طراحی و نصب شود، در زمان بهرهبرداری با اضافهبار مواجه خواهد شد و این موضوع منجر به افزایش دمای داخلی، خرابی کلیدها و رلهها و حتی سوختن تجهیزات میشود. از سوی دیگر، انتخاب ظرفیت بیش از حد نیاز، هزینههای اضافی به پروژه تحمیل میکند.
نصب غیراصولی کلیدها و تجهیزات حفاظتی
کلیدهای قدرت، فیوزها و رلههای حفاظتی باید بهطور دقیق و مطابق با نقشههای مهندسی نصب شوند. برخی از خطاهای رایج در این بخش شامل موارد زیر است:
- استفاده از کلیدهای غیر استاندارد یا نامتناسب با بار مصرفی.
- نصب اشتباه فیوزها یا رلهها.
- تنظیم نادرست رلههای حفاظتی که منجر به عدم عملکرد در زمان بروز خطا میشود.
چنین خطاهایی مستقیماً ایمنی سیستم را تهدید میکند.
بیشتر بخوانید» دیتالاگر چیست و چه کاربردهایی دارد؟
بیتوجهی به تهویه و خنککاری تابلو
گرمای تولیدشده در داخل تابلو بهدلیل عبور جریان و عملکرد تجهیزات باید بهطور مناسب دفع شود. نصب تابلو بدون در نظر گرفتن سیستم تهویه یا فن خنککننده باعث افزایش دما و کاهش عمر تجهیزات خواهد شد. این موضوع در تابلوهای فشار قوی و فشار متوسط اهمیت بیشتری دارد.
بیشتر بخوانید» بررسی جامع تابلو برق AC و تابلو برق DC
نبود برچسبگذاری و شناسایی تجهیزات
یکی از خطاهای رایج، نصب تابلو بدون شمارهگذاری و برچسبگذاری کابلها و تجهیزات داخلی است. این موضوع در زمان بهرهبرداری و تعمیرات مشکلات جدی ایجاد میکند. استانداردها تأکید دارند که تمام اجزا و مدارها باید دارای علائم مشخص و واضح باشند تا اپراتور یا تعمیرکار در زمان خطا یا سرویس بهراحتی بتواند مدار مربوطه را شناسایی کند.
عدم تست و راهاندازی اولیه صحیح
پس از نصب تابلو برق، لازم است تمامی تجهیزات تست شوند تا از عملکرد درست آنها اطمینان حاصل شود. بسیاری از مشکلات ناشی از عدم انجام تستهای استاندارد مانند تست عایقی، تست عملکرد رلهها و بررسی اتصالات است. چشمپوشی از این مرحله میتواند در آینده هزینههای زیادی برای تعمیر و توقف خط تولید به همراه داشته باشد.

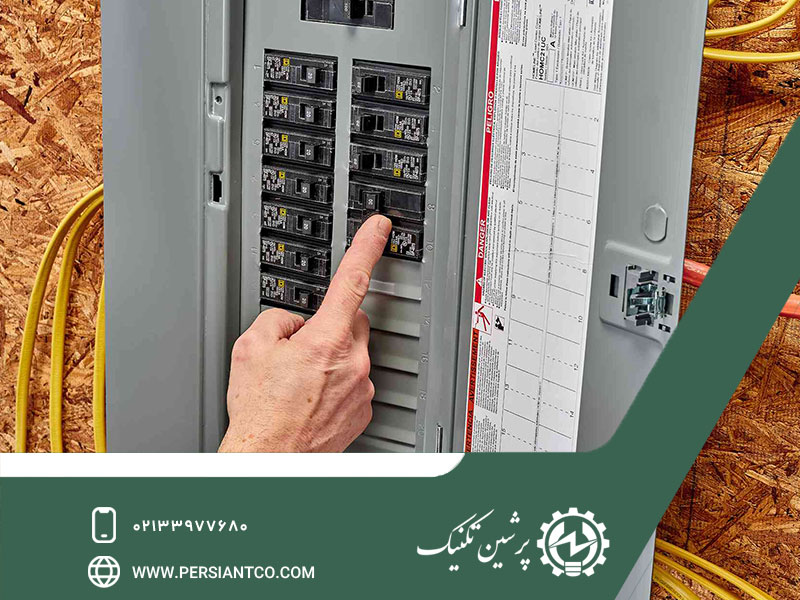

عدم استفاده از تجهیزات استاندارد
برخی پروژهها به دلیل کاهش هزینهها از تجهیزات غیراستاندارد یا تقلبی استفاده میکنند. این موضوع یکی از بزرگترین خطاها در نصب تابلو برق است که پیامدهای خطرناکی از جمله خرابی زودهنگام، کاهش ایمنی و ایجاد خطرات جانی دارد.
کلام پایانی
نصب تابلو برق یک فرآیند تخصصی و حساس است که نیازمند رعایت کامل استانداردها و استفاده از نیروی کار ماهر میباشد. خطاهایی مانند انتخاب مکان نامناسب، سیمکشی غیراصولی، بیتوجهی به ارتینگ، انتخاب ظرفیت نادرست، نصب غیراستاندارد تجهیزات حفاظتی و عدم تست اولیه، میتوانند ایمنی و کارایی کل سیستم را تحت تأثیر قرار دهند. با رعایت اصول طراحی، استفاده از تجهیزات استاندارد و اجرای صحیح توسط متخصصان، میتوان از بروز این خطاها جلوگیری کرد و عمر مفید تابلو برق را افزایش داد.
