کلیدهای سلکتور از مهم ترین تجهیزات کنترلی در تابلوهای برق صنعتی و خانگی هستند. این کلیدها برای انتخاب وضعیتهای مختلف مدار به کار میروند و به دلیل قابلیت چرخشی یا چندحالته بودن، کنترل بهتر و انعطاف بالایی را در اختیار تکنسینها قرار میدهند. کلید سلکتور به شکلهای متنوعی تولید میشود که هر کدام وظیفه مشخصی دارند. در ادامه این مقاله پرشین تکنیک با رایجترین انواع این کلیدها آشنا میشویم.
انواع کلید سلکتور را بشناسید
کلید سلکتور (Selector Switch) یکی از اجزای کنترلی پرکاربرد در مدارهای الکتریکی و تابلوهای برق صنعتی است که برای انتخاب حالت عملکرد یا تغییر مسیر سیگنال در مدار استفاده میشود. این کلید با مکانیزم چرخشی دستی، امکان جابهجایی بین چند وضعیت مشخص را فراهم کرده و به اپراتور اجازه میدهد حالتهای مختلفی مانند روشن/خاموش، دستی/اتوماتیک یا انتخاب چند مدار را بهسادگی کنترل کند.
در این بخش، انواع کلید سلکتور از جنبههای مختلفی مانند ساختار داخلی، تعداد موقعیتهای قابل انتخاب، نحوه عملکرد کنتاکتها و کاربردهای رایج در سیستمهای کنترلی و صنعتی بررسی میشود تا انتخاب مدل مناسب برای طراحی یا تجهیز تابلو برق با دقت بیشتری انجام گیرد.
کلید یک طرفه؛ کلیدی کاربردی برای تنها یک عملکرد
کلید سلکتور یک طرفه ساده ترین نوع کلید گردان است که فقط یک خروجی یا حالت دارد. این نوع کلید در مدارهایی استفاده میشود که تنها یک وضعیت برای روشن یا خاموش کردن یا فعالسازی یک عملکرد لازم است.
کلید دوطرفه؛ کلیدی مخصوص تابلوهای کنترل عمومی
این کلید دو حالت اصلی دارد که معمولا برای تغییر مسیر جریان یا جابه جایی بین دو ورودی یا خروجی مورد استفاده قرار میگیرد. کاربرد آن در بسیاری از تابلوهای کنترلی عمومی مشاهده میشود.

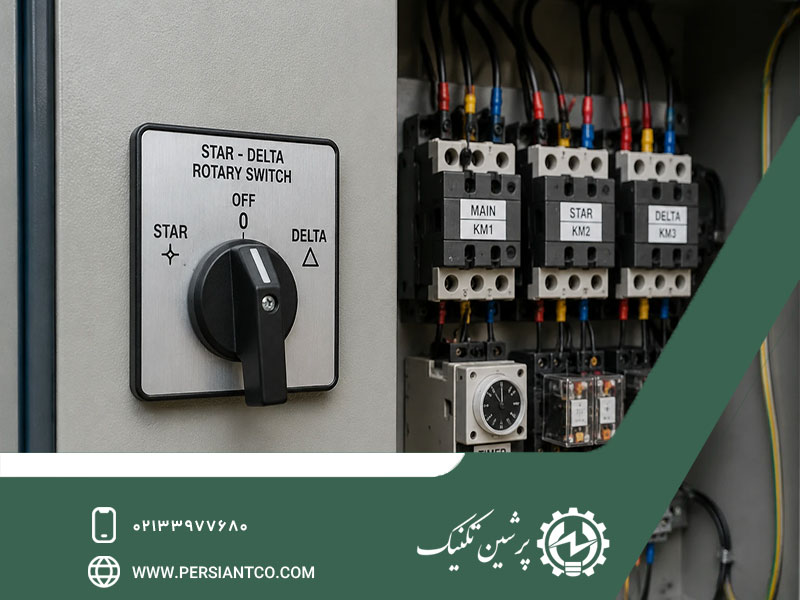

کلید گردان ستاره مثلث؛ کلیدی برای افزایش طول عمر موتور
کلید گردان ستارهمثلث یکی از مهمترین اجزای مدارهای صنعتی است و نقش اصلی را در عملکرد تابلو ستاره مثلث بر عهده دارد. این کلید با سه وضعیت اصلی، امکان راهاندازی موتور سهفاز را ابتدا در حالت ستاره و سپس تغییر وضعیت به مثلث فراهم میکند. استفاده از این روش باعث کاهش جریان راهاندازی موتور و افزایش طول عمر تجهیزات میشود.

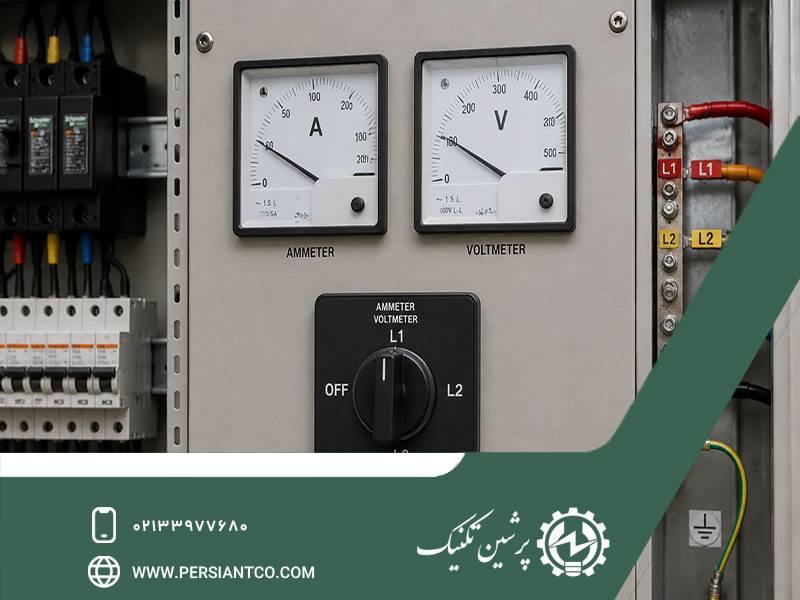

کلید آمپر متر؛ کلیدی مخصوص سوئیچ فازهای مختلف
این کلید برای انتخاب فاز مورد نظر جهت اندازه گیری جریان توسط آمپر متر به کار میرود. بطورکلی تابلو برق صنعتی مجهز به یک کلید سلکتور برای سوئیچ کردن بین فازهای مختلف است.
کلید ولت متر؛ کلیدی با عملکرد مشابه آمپرمتر
مشابه کلید آمپر متر عمل میکند، با این تفاوت که برای انتخاب فاز یا خط مورد نظر جهت اندازه گیری ولتاژ استفاده میشود.
کلید گردان چپگرد راستگرد تک فاز؛ کلیدی با عملکرد سه حالته
این نوع کلید به منظور تغییر جهت چرخش موتورهای تک فاز به کار میرود. معمولا دارای سه حالت است: توقف، چپگرد و راستگرد.
کلید گردان چپگرد راستگرد سه فاز؛ کلیدی مناسب برای سیستم های صنعتی
کلید گردان چپگرد راستگرد سه فاز عملکردی مشابه مدل تکفاز دارد، اما برای کنترل و تغییر جهت چرخش موتورهای سهفاز در سیستمهای صنعتی طراحی شده است. به همین دلیل، این کلید یکی از قطعات پرکاربرد در تابلو برق سه فاز به شمار میرود و نقش مهمی در راهاندازی و کنترل صحیح موتورهای صنعتی ایفا میکند.
کلید گردان دالاندر؛ کلیدی کاربردی در صنایع مختلف
برای کنترل سرعت موتورهای دالاندر استفاده میشود. این کلید امکان تغییر دور از حالت کند به تند را فراهم میکند و در صنایع مختلف مورد استفاده قرار میگیرد.

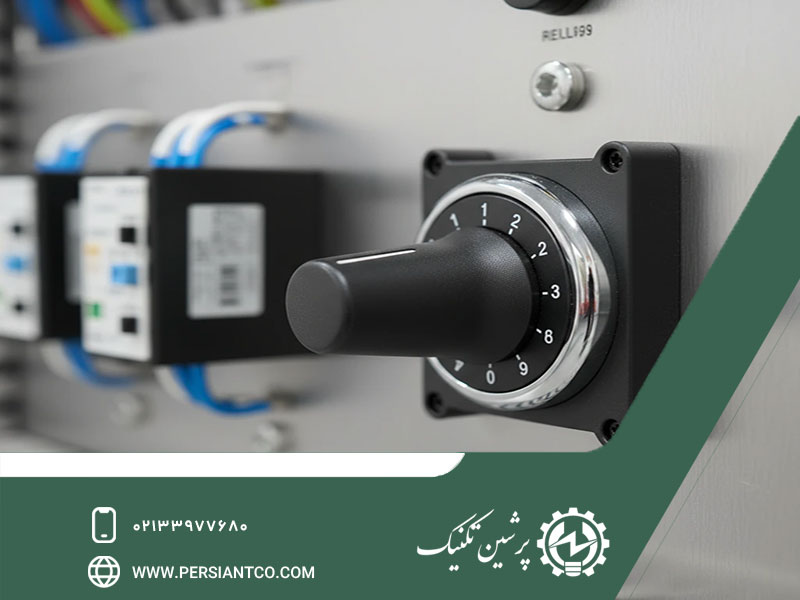

کلید گردان چند حالته؛ کلیدی کاربردی در تابلوبرق های صنعتی
کلیدهایی هستند که بیش از سه حالت دارند و برای کنترل عملکردهای مختلف در تجهیزات، دستگاه ها یا تابلوهای صنعتی استفاده میشوند.

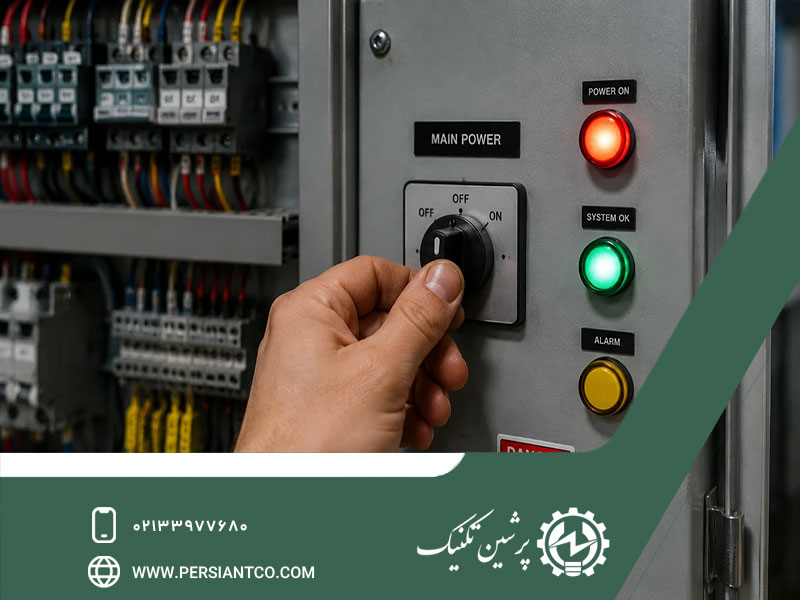

ساختار کلید گردان و سلکتوری به چه صورت است؟
کلیدهای سلکتور غالبا از یک بخش گردان در جلو و مجموعه ای از تیغه ها و اتصالات در پشت تشکیل شده اند. زمانی که دکمه یا دسته کلید چرخانده میشود، تیغه ها در موقعیت های مختلف قرار گرفته و مسیرهای متفاوتی از مدار را وصل یا قطع میکنند.
بخش های اصلی این کلیدها شامل:
- بدنه مقاوم
- شفت یا محور گردان
- اتصالات داخلی
- تیغه های تغییر وضعیت
- صفحات نشانگر وضعیت
ساختار ساده اما بسیار کاربردی این کلیدها باعث شده در صنایع گوناگون استفاده گسترده ای داشته باشند.
بیشتر بخوانید» درصورتی که تمایل دارید سفارش تابلو برق ساختمانی در تهران را از پرشین تکنیک به ثبت برسانید، روی لینک داده شده کلیک کنید.
بررسی تفاوت های عملکردی کلیدهای سلکتوری
کلیدهای سلکتور با وجود ظاهر مشابه، عملکردهای متفاوتی دارند. دسته بندی این کلیدها با توجه به تعداد پل ها و مسیرها به شکل زیر است:
کلید یک پل تک راهه
دارای یک ورودی و یک خروجی است و تنها یک مسیر جریان را کنترل میکند. ساده ترین نوع کلید در تابلوها محسوب میشود.
کلید یک پل دو راهه
این نوع کلید یک پل دارد ولی میتواند بین دو مسیر خروجی جابه جا شود. در مدارهایی با نیاز به انتخاب بین دو مسیر به کار میرود.
کلید دو پل تک راهه
در این کلید دو پل همزمان عمل میکنند اما تنها یک مسیر برای اتصال وجود دارد. این نوع کلید معمولاً برای کنترل همزمان دو مدار مشابه مورد استفاده قرار می گیرد.
کلید دو پل دو راهه
امکان جابه جایی بین دو مسیر را برای هر دو پل فراهم میکند. در سیستم های کنترل صنعتی که نیاز به سوئیچ همزمان چند مدار است بسیار کاربردی است.
بیشتر بخوانید» آشنایی با انواع کلید در تابلو برق و کاربردهای آن
مهم ترین کاربردهای کلید سلکتور
کلیدهای سلکتور به دلیل انعطاف بالا در انتخاب وضعیت مورد نیاز، در صنایع مختلف استفاده میشوند. برخی از مهم ترین کاربردهای آنها شامل:
- راه اندازی و کنترل موتورهای سه فاز
- کنترل جهت چرخش موتور
- انتخاب نوع عملکرد دستگاه
- اندازه گیری پارامترهای الکتریکی مانند ولتاژ و جریان
- تغییر حالت کاری تجهیزات آزمایشگاهی و صنعتی
- سوئیچ بین خطوط مختلف انرژی
در مجموع کلیدهای سلکتور یکی از المان های ضروری در هر نوع تابلو برق صنعتی یا نیمه صنعتی هستند.
راهنمای جامع نصب کلید سلکتوری
نصب کلید سلکتور باید با دقت و رعایت نکات ایمنی انجام شود. اصول اصلی نصب شامل موارد زیر است:
- قطع کامل برق قبل از نصب
- انتخاب کلید با جریان و ولتاژ متناسب با مدار
- استفاده از نقشه سیم بندی همراه محصول
- اطمینان از اتصال صحیح شفت به صفحه پنل
- محکم کردن کلید روی تابلو با پیچ یا بست
- تست عملکرد همه حالت ها پس از نصب
کلید گردان چند حالته
در نصب این کلیدها باید تعداد وضعیت ها به درستی شناسایی و تیغه ها مطابق دستورالعمل سیم بندی شوند. هر وضعیت مسیر خاصی را فعال میکند.
کلید سلکتوری ستاره مثلث
این کلید باید مطابق نقشه موتور سه فاز سیم بندی شود. سه موقعیت اصلی آن شامل خاموش، ستاره و مثلث است. اتصال اشتباه ممکن است به سیم پیچ موتور آسیب وارد کند.
کلید گردان چپگرد راستگرد سه فاز
در نصب این کلید باید ترتیب فازها در حالت چپگرد و راستگرد به دقت رعایت شود. هرگونه جابه جایی اشتباه میتواند باعث خطا در عملکرد موتور شود.
نتیجه گیری
کلیدهای سلکتور نقش بسیار مهمی در کنترل، ایمنی و مدیریت صحیح مدارهای الکتریکی در تابلو برق دارند. تنوع بالای این کلیدها از مدل های ساده یک طرفه تا انواع پیشرفته ستاره مثلث، دالاندر و چندحالته باعث شده بتوان برای هر کاربرد صنعتی یا نیمه صنعتی یک گزینه مناسب انتخاب کرد.
ساختار ساده اما دقیق این کلیدها موجب شده نصب و نگهداری آنها آسان باشد، به شرطی که اصول سیم بندی و ایمنی به درستی رعایت شود. استفاده از کلید سلکتور مناسب نه تنها عملکرد بهینه تجهیزات را تضمین میکند، بلکه از بروز خطا، اضافه بار و آسیب به موتور جلوگیری میکند.
سوالات متداول درباره کلیدهای سلکتور
1. کلید سلکتور چیست و چه کاربردی دارد؟
کلید سلکتور وسیلهای برای انتخاب حالتهای مختلف مدار است که با چرخش دسته، مسیرهای متفاوتی را وصل یا قطع میکند. این کلیدها در تابلوهای برق صنعتی برای کنترل موتور، اندازهگیری ولتاژ و جریان و تغییر وضعیت عملکرد دستگاهها استفاده میشوند.
2. تفاوت کلیدهای یکطرفه و دوطرفه چیست؟
کلید یکطرفه تنها یک حالت یا خروجی دارد، اما کلید دوطرفه امکان تغییر مسیر جریان بین دو خط را فراهم میکند. نوع دوطرفه در تابلوهای کنترلی و مدارهای تغییر مسیر جریان کاربرد بیشتری دارد.
3. کلید گردان ستاره مثلث چه وظیفهای دارد؟
این کلید برای راهاندازی موتورهای سهفاز با جریان کمتر استفاده میشود. ابتدا موتور را در حالت ستاره روشن میکند و سپس به حالت مثلث تغییر وضعیت میدهد تا موتور با توان کامل کار کند.
4. کلید آمپرمتر و ولتمتر چه تفاوتی دارند؟
کلید آمپرمتر برای انتخاب فاز جهت اندازهگیری جریان و کلید ولتمتر برای انتخاب خط یا فاز جهت اندازهگیری ولتاژ استفاده میشود. هر دو امکان سوئیچ سریع بین ورودیهای مختلف را فراهم میکنند.
5. مهمترین نکته در نصب کلید سلکتور چیست؟
مهمترین نکته رعایت کامل نقشه سیمبندی و انتخاب کلید متناسب با جریان و ولتاژ مدار است. نصب اشتباه میتواند باعث اختلال عملکرد، خطرات الکتریکی یا آسیب به موتور شود.
