در دستگاههای مکانیکی و الکتریکی ممکن است خطاها و ایراداتی به وجود بیاید که سبب آسیب رسیدن به دستگاهها شود. این دستگاهها و تجهیزات معمولاً قیمتهای بالایی دارند که این امر ایجاب میکند، آنها را در برابر موارد مختلف حفاظت کنیم.
یکی از وسایلی که بهخوبی میتواند دستگاهها را در برابر جریانهای زیاد حفاظت کند، کلید حرارتی MPCB است. اگر نسبت به این وسیله الکتریکی آگاهی ندارید، نگران نباشید زیرا در این مقاله اطلاعات کاملی در خصوص کلید حرارتی MPCB ذکرشده است، پس لطفاً آن را تا پایان مطالعه بفرمایید.
[toc]

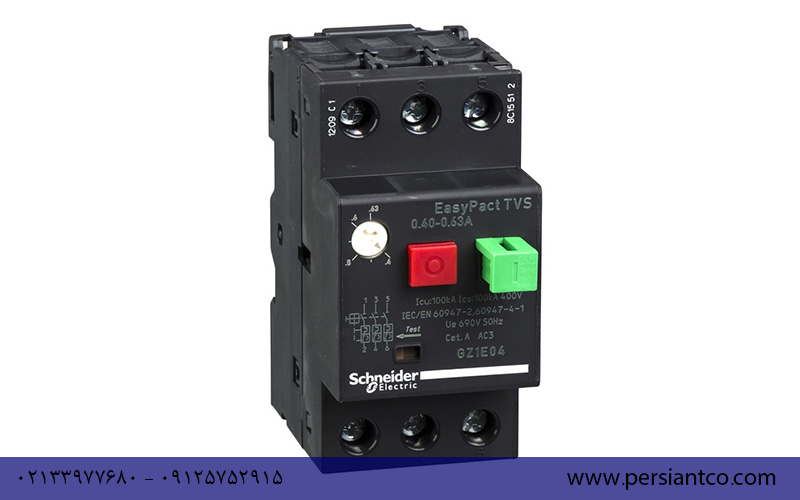

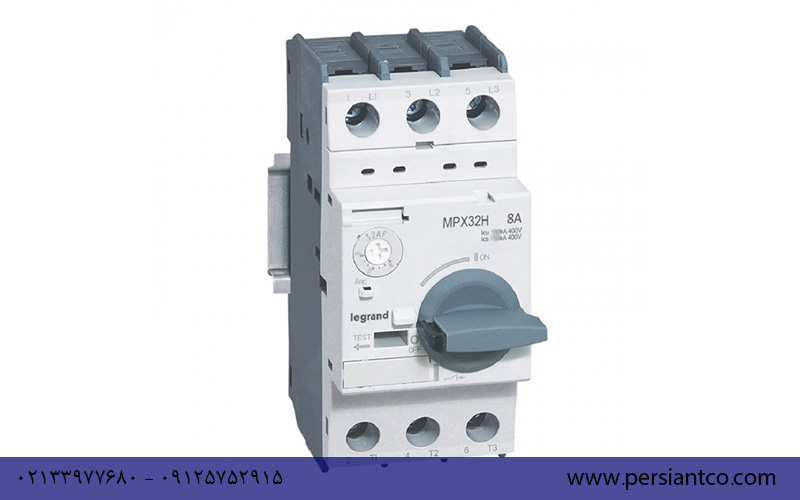

کلید حرارتی MPCB چیست؟
کلید حرارتی MPCB در دسته قطعات محافظ قرار دارد و یکی از بهترینها برای محافظت از دستگاههای مکانیکی و برقی و تابلو برق صنعتی است. کلید حرارتی MPCB را بانام کلید محافظ موتور نیز میشناسند، در ساختار این نوع کلید هم بی متال و هم فیوز مینیاتوری قرار دادهشده است.
اتصال کوتاه و اضافهبار از مواردی است که سبب آسیبدیدگی موتور میشوند که با به کار گرفتن کلید حرارتی MPCB این مشکل میتواند حل شود زیرا بهراحتی میتواند موتور را بهصورت همزمان، در برابر این دو عامل محافظت کند و از بروز خسارات جلوگیری به عمل آورد.
کلید حرارتی MPCB را تا محدوده 125 آمپر ساختهاند که در کلید سیمی که جریان در آن برقرار میشود را با حلقههایی پوشاندهاند. دلیل استفاده از حلقههای اطراف سیم به این خاطر است که اگر جریان زیادی از آن عبور کرد، این حلقهها گرمای خود را به بی متال منتقل کنند تا تیغهای که در کلید وجود دارد منحرف شود و اهرم بی متال را جابجا کند.
این جابجایی میتواند کنتاکت های سوئیچ را تغییر دهد که به قطع مدار فرمان منجر میشود.
مشخصات و ویژگیهای کلید حرارتی MPCB
این نوع از کلیدهای حرارتی دارای ویژگیهای متعددی هستند که مهمترینهای آنها عبارتاند از:
- امکان استفاده دستی از آن وجود دارد و میتوان به کمک شستی که بر روی آن قرار دارد، موتور را قطع و وصل کرد. این ویژگی در زمان تعمیر موتور بسیار به کار میآید.
- قابلیت تنظیم درجه جریان رادارند که میتواند هر نوع موتوری را به کمک آن محافظت کرد.
- میتوان آن را بهوسیله کلید تست امتحان کرد و از سالم بودنان اطمینان حاصل کرد.

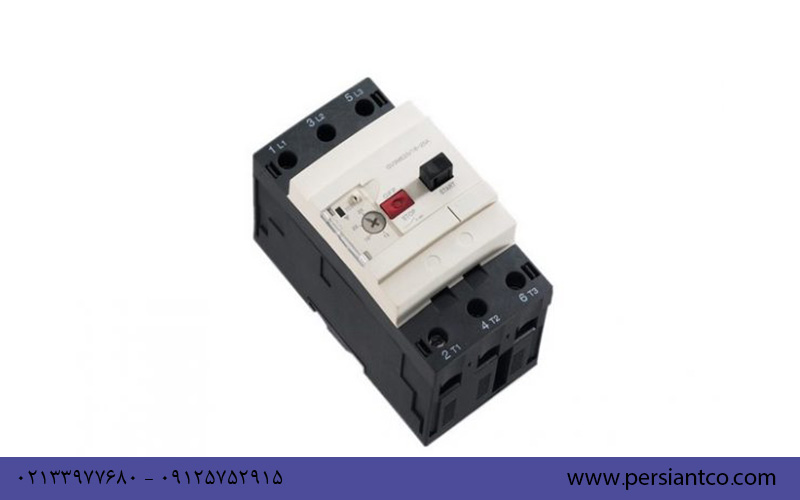

قابلیتهای کلید حرارتی MPCB
استفاده از کلید حرارتی MPCB برای حفاظت از موتورها ضروری است زیرا این موتور است که میتواند دستگاهها را راهاندازی کند و معمولاً از قیمت بالایی نیز برخوردار است. این دسته از کلیدها باقابلیتهای زیر میتوانند بهخوبی از موتورها محافظت کنند.
- یکی از مواردی که ممکن است به موتور آسیب برساند، جریانهای زیاد است که میتواند به دلیل اتصال کوتاه یا اتصال بین فازها و … باشد که کلید حرارتی MPCB میتواند موتور را در برابر این اضافه جریان محافظت کند.
- در زمان استفاده از این نوع کلید، موتور در برابر اضافهبار نیز ایمن میشود. این حالت درزمانی رخ میدهد که جریان ورودی موتور بیشتر از جریان نامیاش باشد.
- در برخی از کلید حرارتی MPCB یک نمایشگر نیز وجود دارد که عملکرد موتور را به اپراتور نشان میدهد که بهواسطه آن، اپراتور از بروز خطاها مطلع میشود.
- به کمک کلید حرارتی MPCB میتوان مدار موتور را قطع یا وصل کرد.
- یکی دیگر از قابلیتهای این کلیدها تأخیر در زمان راهاندازی موتوری است که دچار اضافهبار یا اضافه جریان شده است. این تأخیر مانع از آسیب رسیدن به موتور میشود زیرا اگر بهسرعت آن را راهاندازی کنید، موتور آسیبهای جبرانناپذیری میبیند.
قابلیتهای ذکرشده نشان میدهد که خرید و استفاده از کلید حرارتی MPCB برای موتورها واجب است زیرا مانعی محکم در برابر آسیبهای موتور بهحساب میآیند. پس قیمت کلید حرارتی هر چه قدر باشد، ارزش خریداری آن را دارد.
نحوه کار و عملکرد کلید حرارتی MPCB
کلید حرارتی MPCB با اصول خاصی کار میکند که میتواند از موتورهای الکتریکی بهخوبی محافظت کند و آنها را در برابر اضافهبار و اضافه جریان ایمن نگه دارد. نحوه کار کلید حرارتی بهصورت زیر است.
- اگر کلید بخواهد موتور را در برابر اضافهبار محافظت کند، از عملکرد حرارتی خود استفاده میکند. در این نوع عملکرد انبساط و انقباض مدنظر است و در اثر آن برق را قطع میکند. این نوع حفاظت حرارتی معمولاً تأخیری است.
- کلید حرارتی MPCB برای حفاظت موتور در برابر جریانهای اضافه، از محافظت مغناطیسی استفاده میکند و این نوع از عملکرد بهسرعت اتفاق میافتد تا از ورود جریانهای اضافه خودداری شود.
فرق کلید حرارتی MPCB با بی متال
کسانی که کاربرد و نحوه کار بی متال را میشناسند، کلید حرارتی MPCB را همان بی متال مینامند؛ اما باید گفت که تفاوتهایی میان این دو وجود دارد که در ادامه به آنها اشارهکردهایم.
- بی متال در زمان اضافه جریان، مدار فرمان را قطع میکند در حالیکه کلید حرارتی MPCB مدار قدرت را قطع میکند.
- بی متال تنها توانایی حفاظت از جریان حرارتی را دارد در حالیکه کلید حرارتی MPCB موتور را در برابر جریان حرارتی و مغناطیسی ایمن میکند.
این دو ویژگی، کلید حرارتی MPCB را کاربردیتر از بی متال کرده است و موتور را بهتر میتواند محافظت کند.
استفاده از کلید حرارتی MPCB برای بالا بردن ایمنی موتورها بسیار کارآمد است زیرا تجهیزات صنعتی و الکتریکی زیادی بهواسطه آنها کار خواهند کرد. این کلید ایمنی بسیار بالایی را در برابر اضافهبار و اضافه جریان ایجاد میکند که همین امر در کنار قابلیتهای متعددان، استفاده از کلید حرارتی MPCB را افزایش داده است.
در این مقاله اطلاعات کاملی بابیانی ساده در اختیار شما قرار گرفت که امیدواریم برای شما عزیزان کارآمد باشد.
