نقشه تک خطی تابلو برق یا Single Line Diagram (SLD) یکی از مهمترین مدارک مهندسی در طراحی، ساخت و بهرهبرداری از تابلوهای برق صنعتی و ساختمانی است. این نقشه، ساختار کلی سیستم توزیع برق و ارتباط میان تجهیزات اصلی را با استفاده از یک خط ساده نمایش میدهد و اطلاعات مهمی درباره مسیر انتقال انرژی، تجهیزات حفاظتی، بارهای مصرفی و نقاط توزیع در اختیار مهندسان قرار میدهد.
در پروژههای صنعتی، تجاری و زیرساختی، نقشه تک خطی تنها یک دیاگرام ساده نیست؛ بلکه یکی از مدارک پایه برای طراحی تابلو برق، انتخاب تجهیزات، انجام مطالعات اتصال کوتاه، هماهنگی حفاظتی، انتخاب کابل و تعیین ظرفیت تجهیزات محسوب میشود.
طراحی صحیح نقشه تک خطی باعث میشود ارتباط میان منبع تغذیه، ترانسفورماتور، تابلوهای اصلی، تابلوهای فرعی، بارهای موتوری و سایر مصرفکنندهها بهصورت شفاف مشخص شود. به همین دلیل، قبل از طراحی و ساخت بسیاری از تابلوهای برق صنعتی، ابتدا نقشه تک خطی سیستم مورد بررسی قرار میگیرد.
در مجموعههای تخصصی تولید تابلو برق، بررسی نقشه تک خطی یکی از مراحل اصلی مهندسی پروژه است؛ زیرا مشخصات این نقشه مستقیماً بر انتخاب کلیدهای حفاظتی، شینهها، کنتاکتورها، تجهیزات اندازهگیری و ساختار داخلی تابلو تأثیر میگذارد.

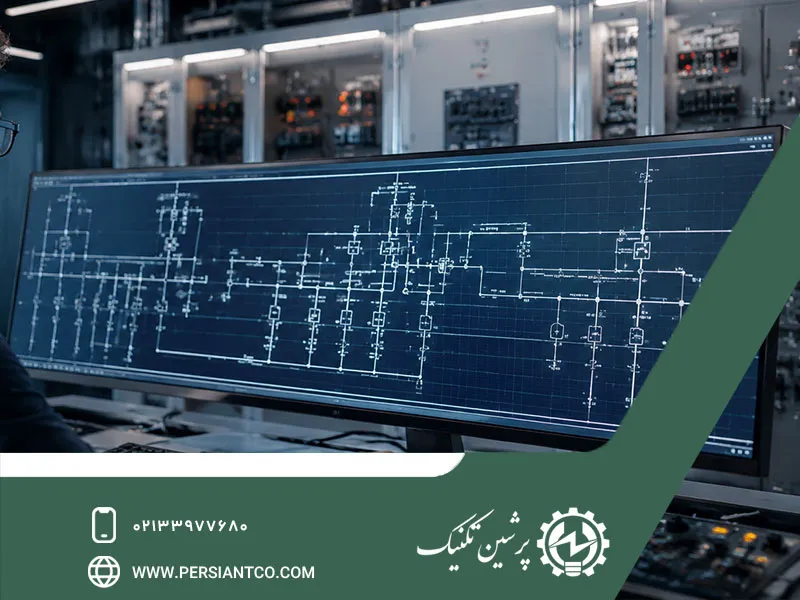

مدرک لیست بار مصرفی
مدرک لیست بار مصرفی یا Load List یکی از مهمترین اطلاعات موردنیاز برای تهیه نقشه تک خطی تابلو برق است. در این مدرک، تمام مصرفکنندههای الکتریکی پروژه به همراه مشخصات فنی آنها ثبت و دستهبندی میشوند.
لیست بار معمولاً شامل اطلاعاتی مانند توان نامی مصرفکننده، ولتاژ کاری، جریان نامی، ضریب توان، نوع بار، ساعات کارکرد و وضعیت بهرهبرداری است. این اطلاعات پایه اصلی محاسبات ظرفیت تابلو برق و تجهیزات حفاظتی را تشکیل میدهند.
برای مثال، در یک کارخانه ممکن است بارهای زیر در لیست مصرفکنندهها قرار داشته باشند:
- الکتروموتورهای خطوط تولید
- پمپها
- فنها و سیستمهای تهویه
- کمپرسورها
- تجهیزات گرمایشی
- سیستمهای روشنایی
- تجهیزات کنترلی
- بارهای اضطراری
- تابلوهای فرعی
تهیه دقیق لیست بار اهمیت زیادی دارد؛ زیرا هرگونه اشتباه در تخمین بار میتواند باعث انتخاب نادرست ظرفیت تابلو برق شود. انتخاب تابلو با ظرفیت پایینتر از نیاز واقعی ممکن است منجر به اضافهبار، افزایش دمای تجهیزات و کاهش قابلیت اطمینان سیستم شود.
از طرف دیگر، طراحی بیش از حد بزرگ نیز هزینه پروژه را افزایش میدهد. بنابراین مهندس طراح باید میان ظرفیت فعلی پروژه و امکان توسعه آینده تعادل مناسبی ایجاد کند.در بسیاری از پروژههای صنعتی، لیست بار بهصورت یک سند مهندسی پویا تهیه میشود و در طول مراحل طراحی و اجرا بهروزرسانی خواهد شد.
بیشتر بخوانید» انتخاب تابلو مناسب برای محیط کارگاهی به عواملی مانند نوع تجهیزات، میزان بار مصرفی، تعداد مدارها و شرایط محل نصب بستگی دارد. برای آشنایی با مشخصات و گزینههای موجود و بررسی تابلوهای متناسب با نیاز کارگاه، میتوانید صفحه خرید تابلو برق کارگاهی را بررسی کنید.
اطلاعات ورودی بارهای مصرفی و فرایندی
بارهای فرایندی به مصرفکنندههایی گفته میشود که مستقیماً در فرآیند اصلی تولید یا عملیات صنعتی نقش دارند. این بارها معمولاً اهمیت بالایی دارند و توقف آنها میتواند باعث توقف بخشی از خط تولید یا کل مجموعه شود. برای تهیه نقشه تک خطی، اطلاعات کاملی از بارهای فرایندی باید در اختیار طراح قرار گیرد. مهمترین اطلاعات موردنیاز عبارتاند از:
- توان نامی بار
- ولتاژ کاری
- جریان نامی
- تعداد فاز
- نوع راهاندازی
- ضریب توان
- جریان راهاندازی
- ساعات بهرهبرداری
- نوع کنترل
- میزان اهمیت بار
شرایط محیطی محل نصب
در بارهای موتوری، اطلاعات راهاندازی اهمیت ویژهای دارد. یک موتور ممکن است به روش مستقیم، ستاره مثلث، سافت استارتر یا درایو کنترل شود. هر یک از این روشها بر انتخاب تجهیزات تابلو برق سه فاز و طراحی نقشه تکخطی تأثیر میگذارند. بهعنوان مثال، استفاده از درایو فرکانس متغیر برای کنترل موتور نیازمند در نظر گرفتن تجهیزات حفاظتی، فیلترها و تجهیزات جانبی مناسب در طراحی تابلو است.
اطلاعات ورودی بارهای عمومی
بارهای عمومی معمولاً شامل مصرفکنندههایی هستند که مستقیماً در فرآیند اصلی تولید نقش ندارند، اما برای بهرهبرداری صحیح از مجموعه ضروری هستند.
این بارها میتوانند شامل موارد زیر باشند:
- سیستم روشنایی
- پریزهای صنعتی
- تجهیزات اداری
- تهویه مطبوع
- سیستمهای سرمایشی
- تجهیزات خدماتی
- بارهای رفاهی
- تجهیزات امنیتی
- سیستمهای اعلام حریق
اطلاعات این مصرفکنندهها نیز باید در لیست بار مشخص شود. تفاوت اصلی بارهای عمومی با بارهای فرایندی در نحوه اولویتبندی و شرایط بهرهبرداری آنها است.
برای طراحی تابلو برق، مهندس باید مشخص کند کدام بارها بهصورت دائم فعال هستند و کدام مصرفکنندهها تنها در ساعات مشخصی کار میکنند. همچنین ضریب همزمانی بارها باید مورد بررسی قرار گیرد.
در یک ساختمان صنعتی ممکن است تمام تجهیزات روشنایی، تهویه و مصرفکنندههای عمومی بهصورت همزمان با حداکثر ظرفیت کار نکنند. استفاده صحیح از ضرایب همزمانی میتواند از انتخاب بیش از حد ظرفیت تابلو جلوگیری کند.
با این حال، کاهش بیش از اندازه ظرفیت بر اساس ضرایب همزمانی نیز میتواند در آینده باعث محدودیت سیستم شود. به همین دلیل، طراحی باید علاوه بر شرایط فعلی، توسعه احتمالی مجموعه را نیز در نظر بگیرد.
بیشتر بخوانید» آموزش نقشه خوانی تابلو برق صنعتی
کاربرد منحنی عملکرد بارها
منحنی عملکرد بارها یا Load Profile اطلاعات مهمی درباره نحوه تغییر مصرف انرژی در طول زمان ارائه میدهد. همه بارهای یک مجموعه بهصورت دائم و با ظرفیت ثابت فعالیت نمیکنند و میزان مصرف آنها ممکن است در ساعات مختلف تغییر کند.
بررسی منحنی عملکرد بارها به مهندس کمک میکند ظرفیت واقعی موردنیاز سیستم را بهتر تخمین بزند. این موضوع بهخصوص در پروژههایی که تعداد زیادی مصرفکننده دارند اهمیت زیادی پیدا میکند.
برای مثال، در یک کارخانه ممکن است برخی موتورها بهصورت دائم کار کنند، تعدادی دیگر در سیکلهای مشخص روشن شوند و برخی تجهیزات تنها در شرایط خاص مورد استفاده قرار گیرند.
با بررسی این الگوی مصرف میتوان موارد زیر را بهتر تعیین کرد:
- حداکثر بار همزمان
- بار متوسط سیستم
- ساعات اوج مصرف
- ظرفیت موردنیاز تابلو
- ظرفیت منبع تغذیه
- امکان توسعه سیستم
اولویتبندی بارها
اطلاعات حاصل از منحنی عملکرد بارها در طراحی نقشه تک خطی، انتخاب ترانسفورماتور، ژنراتور اضطراری و سیستمهای UPS نیز کاربرد دارد. برای مثال، در طراحی سیستم برق اضطراری لازم نیست تمام بارهای مجموعه توسط ژنراتور تغذیه شوند. بررسی منحنی بار کمک میکند تنها مصرفکنندههای ضروری در مدار برق اضطراری قرار گیرند.
مدرک نقشه تک خطی
مدرک نقشه تک خطی یا Single Line Diagram نمای کلی سیستم قدرت را از نقطه ورود انرژی تا مصرفکنندهها نمایش میدهد. برخلاف نقشههای چندخطی که هر هادی بهصورت جداگانه نشان داده میشود، در نقشه تک خطی معمولاً یک خط نماینده مجموعه هادیهای مدار است.
در این نقشه اجزای اصلی سیستم بهصورت نمادهای استاندارد نمایش داده میشوند و ارتباط میان آنها مشخص میشود.
یک نقشه تک خطی تابلو برق میتواند شامل تجهیزات زیر باشد:
- شبکه برق ورودی
- ژنراتور
- ترانسفورماتور
- کلید اصلی
- کلیدهای اتوماتیک
- فیوزها
- شینهها (درصورتی که تمایل دارید با شینه کشی در تابلو برق بیشتر آشنا شوید، روی لینک داده شده کلیک کنید.)
- تابلوهای اصلی
- تابلوهای فرعی
- موتورهای الکتریکی
- بانک خازنی
- تجهیزات اندازهگیری
- سیستم ارت
تجهیزات حفاظتی
در کنار نماد تجهیزات، اطلاعات فنی مهم نیز در نقشه درج میشود. برای مثال ممکن است ظرفیت کلید، جریان نامی، قدرت قطع، ولتاژ سیستم و توان مصرفکننده در نقشه مشخص شود. نقشه تک خطی در تمام مراحل پروژه کاربرد دارد. طراح از آن برای طراحی استفاده میکند، سازنده تابلو برق بر اساس آن تجهیزات را انتخاب میکند و تیم بهرهبرداری نیز برای درک ساختار سیستم از آن استفاده خواهد کرد.
به همین دلیل، هرگونه تغییر در سیستم توزیع باید در نسخه نهایی نقشه تک خطی ثبت شود.
استاندارد علائم و نمادهای الکتریکی
برای اینکه نقشههای الکتریکی توسط مهندسان، پیمانکاران و سازندگان مختلف قابل درک باشند، از نمادهای استاندارد استفاده میشود. نمادهای الکتریکی نماینده تجهیزات مختلف هستند و استفاده صحیح از آنها باعث افزایش خوانایی نقشه میشود. در نقشه تک خطی معمولاً برای تجهیزاتی مانند کلیدها، فیوزها، ترانسفورماتورها، موتورها و تجهیزات حفاظتی نمادهای مشخصی وجود دارد.
استانداردسازی علائم اهمیت زیادی دارد؛ زیرا استفاده از نمادهای غیرمتعارف میتواند باعث اشتباه در ساخت یا بهرهبرداری از سیستم شود.
برخی از تجهیزات مهمی که در نقشه تک خطی با علائم مشخص نمایش داده میشوند عبارتاند از:
- تجهیز
- کاربرد در نقشه تک خطی
- کلید اتوماتیک
- حفاظت و قطع مدار
- فیوز
- حفاظت در برابر جریان اضافی
- ترانسفورماتور
- تغییر سطح ولتاژ
- موتور
- نمایش بار موتوری
- ژنراتور
- منبع تولید برق
- شینه
- توزیع انرژی
- بانک خازنی
- اصلاح ضریب توان
- رله حفاظتی
- حفاظت تجهیزات
- کلید قطع و وصل
- کنترل مدار
بیشتر بخوانید» آشنایی با انواع کلید در تابلو برق و کاربرد آن ها
استانداردهای بینالمللی مختلفی برای تهیه نقشهها و علائم الکتریکی مورد استفاده قرار میگیرند و انتخاب استاندارد پروژه معمولاً در ابتدای فرآیند مهندسی مشخص میشود.
در پروژههای بزرگ، یک Legend یا جدول راهنمای علائم نیز در کنار نقشه قرار میگیرد تا تمام نمادهای استفادهشده بهصورت دقیق مشخص باشند.

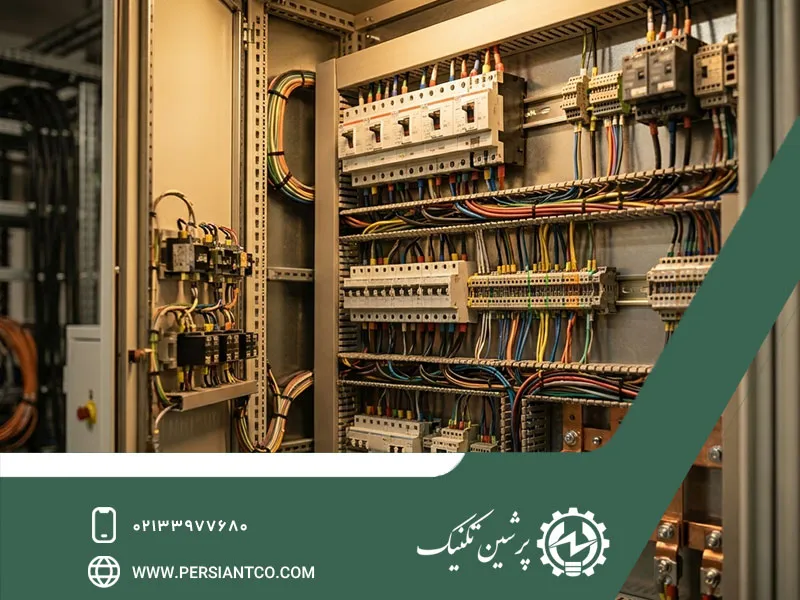

انواع نقشه تک خطی و راهاندازی موتور
نقشههای تک خطی با توجه به سطح پیچیدگی پروژه و نوع مصرفکنندهها میتوانند ساختارهای متفاوتی داشته باشند. در پروژههای ساده ممکن است تنها مسیر تغذیه از ورودی تا تابلوهای فرعی نمایش داده شود، اما در پروژههای صنعتی بزرگ، جزئیات مربوط به حفاظت، کنترل و منابع اضطراری نیز در نقشه مشخص میشوند.
یکی از مهمترین بخشهای نقشه تک خطی صنعتی، مدارهای مربوط به موتورهای الکتریکی است. موتورهای الکتریکی سهم قابل توجهی از مصرف انرژی در صنایع را تشکیل میدهند و روش راهاندازی آنها تأثیر مستقیمی بر طراحی تابلو برق دارد.
روش های راه اندازی موتور سه فاز
موتورهای سه فاز با روشهای مختلفی راهاندازی میشوند. انتخاب روش مناسب به توان موتور، نوع بار، گشتاور موردنیاز و شرایط فرآیند بستگی دارد.
راهاندازی مستقیم یا DOL
در این روش موتور مستقیماً به شبکه برق متصل میشود. این روش ساده است اما جریان راهاندازی بالایی ایجاد میکند و معمولاً برای موتورهای با توان پایینتر کاربرد دارد.
راهاندازی ستاره مثلث
در روش ستاره مثلث، موتور ابتدا با اتصال ستاره راهاندازی شده و پس از رسیدن به شرایط مناسب به اتصال مثلث تغییر وضعیت میدهد. این روش جریان راهاندازی موتور را کاهش میدهد و برای برخی موتورهای سهفاز مناسب است. اجرای این روش به مدار قدرت و فرمان مناسب نیاز دارد و تابلو ستاره مثلث یکی از تجهیزات مورد استفاده برای کنترل و مدیریت این فرآیند است.
استفاده از سافت استارتر
سافت استارتر ولتاژ اعمالشده به موتور را در زمان راهاندازی کنترل میکند. این روش باعث کاهش تنش مکانیکی و جریان راهاندازی میشود.
استفاده از اینورتر یا VFD
درایو فرکانس متغیر علاوه بر کنترل فرآیند راهاندازی، امکان تنظیم سرعت موتور را نیز فراهم میکند. این روش در سیستمهایی که نیاز به کنترل دقیق سرعت دارند کاربرد گستردهای دارد. انتخاب هر یک از این روشها باید در نقشه تک خطی و مدارهای قدرت و کنترل تابلو برق مشخص شود.
روش های راه اندازی موتور تک فاز
موتورهای تک فاز معمولاً در تجهیزات کوچکتر و کاربردهای سبک استفاده میشوند. روش راهاندازی این موتورها به نوع ساختار موتور وابسته است. برخی از موتورهای تک فاز از خازن راهانداز استفاده میکنند. در برخی مدلها خازن دائم در مدار باقی میماند و در انواع دیگر، خازن راهانداز پس از رسیدن موتور به سرعت مشخص از مدار خارج میشود.
روشهای متداول راهاندازی موتور تک فاز عبارتاند از:
- موتور با خازن راهانداز
- موتور با خازن دائم
- موتور دو خازنه
- موتور قطب چاکدار
- موتور با کلید گریز از مرکز
در طراحی تابلو برق برای موتورهای تک فاز نیز تجهیزات حفاظتی مناسب باید انتخاب شوند. حفاظت در برابر اضافهبار، اتصال کوتاه و افت ولتاژ از مهمترین مواردی هستند که باید مورد توجه قرار گیرند.
نتیجه گیری
نقشه تک خطی تابلو برق یکی از مهمترین مدارک مهندسی در طراحی سیستمهای توزیع و کنترل برق است. این نقشه ساختار کلی شبکه، مسیر انتقال انرژی، تجهیزات حفاظتی و بارهای مصرفی را بهصورت ساده اما مهندسی نمایش میدهد.
تهیه یک نقشه تک خطی دقیق نیازمند اطلاعات کامل درباره بارهای مصرفی، ظرفیت موردنیاز، نوع فرآیند صنعتی، روش راهاندازی موتورها و شرایط بهرهبرداری سیستم است.
اطلاعاتی مانند لیست بار، منحنی عملکرد مصرفکنندهها، مشخصات تجهیزات و اولویتبندی بارها مستقیماً بر طراحی تابلو برق تأثیر دارند. به همین دلیل، طراحی تابلو بدون بررسی دقیق نقشه تک خطی میتواند باعث انتخاب نادرست تجهیزات و افزایش هزینههای بهرهبرداری شود.
سوالات متداول درباره نقشه تک خطی تابلو برق
نقشه تک خطی تابلو برق چیست؟
نقشه تک خطی یا Single Line Diagram نمای سادهشدهای از سیستم توزیع برق است که مسیر انتقال انرژی، تجهیزات اصلی، تابلوها و بارهای مصرفی را با استفاده از نمادهای استاندارد نمایش میدهد.
تفاوت نقشه تک خطی و نقشه شماتیک چیست؟
نقشه تک خطی نمای کلی سیستم قدرت و توزیع برق را نشان میدهد، اما نقشه شماتیک معمولاً جزئیات بیشتری از اتصالات الکتریکی و مدارهای کنترل را نمایش میدهد.
چه اطلاعاتی در نقشه تک خطی تابلو برق وجود دارد؟
اطلاعاتی مانند منبع تغذیه، کلیدهای حفاظتی، شینهها، ترانسفورماتورها، تابلوهای اصلی و فرعی، بارهای مصرفی و تجهیزات اندازهگیری میتوانند در نقشه تک خطی درج شوند.
چرا نقشه تک خطی قبل از ساخت تابلو برق اهمیت دارد؟
زیرا این نقشه مبنای انتخاب تجهیزات، تعیین ظرفیت تابلو، طراحی سیستم حفاظتی و مشخص کردن مسیر توزیع انرژی است.
لیست بار چه ارتباطی با نقشه تک خطی دارد؟
لیست بار اطلاعات مربوط به تمام مصرفکنندههای سیستم را ارائه میدهد و یکی از منابع اصلی برای طراحی نقشه تک خطی و تعیین ظرفیت تجهیزات تابلو برق محسوب میشود.
آیا روش راهاندازی موتور در نقشه تک خطی مشخص میشود؟
بله. نوع تغذیه و روش کلی راهاندازی موتور میتواند در نقشه تک خطی مشخص شود، اما جزئیات کامل مدار معمولاً در نقشههای قدرت و کنترل ارائه میشود.
آیا میتوان نقشه تک خطی را پس از اجرای پروژه تغییر داد؟
بله. هرگونه تغییر در ساختار سیستم توزیع باید در نقشه نهایی یا As-Built ثبت شود تا مدارک مهندسی با وضعیت واقعی پروژه مطابقت داشته باشند.
برای طراحی تابلو برق چه مدارکی علاوه بر نقشه تک خطی موردنیاز است؟
بسته به پروژه، مدارکی مانند لیست بار، نقشه جانمایی، نقشههای قدرت و کنترل، مشخصات فنی تجهیزات، شرایط محیطی و استانداردهای پروژه نیز موردنیاز خواهند بود.
آیا نقشه تک خطی برای همه انواع تابلو برق ضروری است؟
در پروژههای صنعتی و سیستمهای توزیع پیچیده، نقشه تک خطی یکی از مدارک بسیار مهم است. در تابلوهای ساده نیز نسخه سادهتری از دیاگرام میتواند برای مشخص کردن ساختار سیستم مورد استفاده قرار گیرد.
هنگام سفارش تابلو برق چه اطلاعاتی باید به سازنده ارائه شود؟
توان و نوع بارها، ولتاژ کاری، جریان موردنیاز، شرایط محیطی، نوع کاربرد، نقشه تک خطی و مشخصات تجهیزات موردنظر از مهمترین اطلاعاتی هستند که به سازنده تابلو برق کمک میکنند محصول مناسب پروژه طراحی شود.
