در دنیای صنعتی و سیستمهای اتوماسیون، کنترل و نظارت بر فرآیندهای مختلف از اهمیت بالایی برخوردار است. یکی از ابزارهای کلیدی که در این زمینه مورد استفاده قرار میگیرد، تابلو برق میمیک کنترل است. این نوع تابلو، به کمک نمایشگرها و المانهای گرافیکی، اطلاعات کاملی از وضعیت سیستم را در اختیار اپراتور قرار میدهد و امکان نظارت و مدیریت بهتر فرآیندها را فراهم میآورد. در این مقاله از وب سایت پرشین تکنیک به بررسی مفهوم، اجزا، انواع، نحوه نصب و استانداردهای مرتبط با تابلو برق میمیک کنترل خواهیم پرداخت.
تابلو برق میمیک کنترل چیست؟

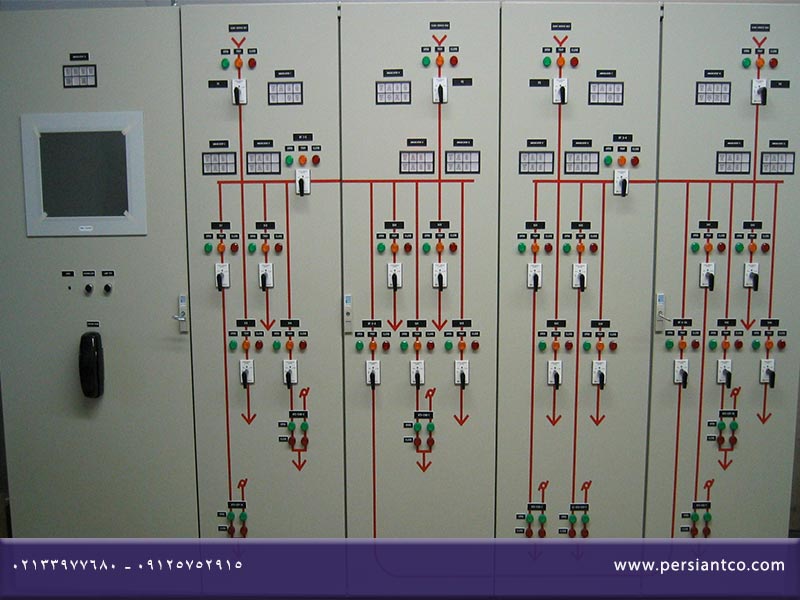

تابلو برق میمیک کنترل، نوعی از تابلوهای کنترلی است که از نقشههای شماتیک و نمادهای گرافیکی جهت نمایش وضعیت سیستمهای الکتریکی و صنعتی استفاده میکند. این تابلوها در صنایع مختلف از جمله نیروگاهها، تصفیهخانههای آب، پالایشگاهها و خطوط تولید کارخانهها کاربرد گستردهای دارند. هدف اصلی آنها ارائه دید کلی از عملکرد سیستم و تسهیل کنترل فرآیندها توسط اپراتور است.
بیشتر بخوانید» برای مشاهده قیمت تابلو فرمان و کاربردهای آن روی لینک داده شده کلیک کنید.
اجزای تشکیلدهنده تابلو برق میمیک کنترل
تابلو برق میمیک کنترل از اجزا و تجهیزات مختلفی تشکیل شده است که هرکدام نقشی در نظارت و مدیریت سیستم ایفا میکنند. این اجزا شامل نمایشگرها، کلیدهای کنترلی، نشانگرهای وضعیت و سیمبندیهای الکتریکی هستند که در کنار هم ساختاری یکپارچه را شکل میدهند.
نمایشگرهای دیجیتال و آنالوگ: جهت نمایش پارامترهای حیاتی مانند ولتاژ، جریان و دما به کار میروند.
کلیدهای اتوماتیک فشار ضعیف و سلکتوری: امکان تغییر وضعیت سیستم را فراهم میکنند.
چراغهای سیگنال: برای نشان دادن وضعیت روشن یا خاموش بودن تجهیزات به کار گرفته میشوند.
مدارهای داخلی و سیمکشیها: ارتباط بین تجهیزات را برقرار و عملکرد تابلو را تضمین میکنند.
انواع تابلو برق میمیک کنترل را بشناسید

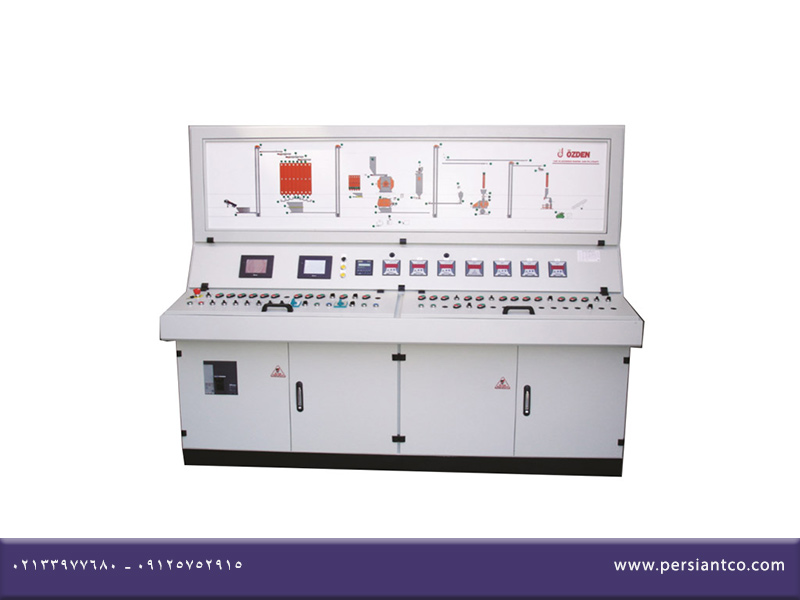

تابلوهای میمیک کنترل بسته به نوع کاربرد و طراحی، در انواع مختلفی ساخته میشوند؛ برخی از مهمترین انواع آنها شامل موارد زیر هستند:
- تابلو برق میمیک آنالوگ: در این نوع، اطلاعات از طریق نمایشگرهای آنالوگ و چراغهای سیگنال نمایش داده میشود. این مدل در سیستمهای قدیمیتر و در محیطهایی که نیاز به نمایش ساده اطلاعات دارند، مورد استفاده قرار میگیرد.
بیشتر بخوانید» برای آشنایی با سیستم تهویه تابلو برق روی لینک داده شده کلیک کنید.
- تابلو برق میمیک دیجیتال: از نمایشگرهای دیجیتال و تجهیزات مدرنتر استفاده میکند که دقت و کارایی بالاتری دارند. این مدل در پروژههای پیشرفته و محیطهایی که نیاز به اطلاعات دقیقتری دارند، کاربرد بیشتری دارد.
- تابلو برق ترکیبی (آنالوگ-دیجیتال): ترکیبی از نمایشگرهای آنالوگ و دیجیتال را ارائه میدهد و برای سیستمهایی که نیاز به کنترل دقیق و نمایش کلی دارند، ایدهآل محسوب میشود.
محل نصب تابلو برق میمیک کنترل
انتخاب محل نصب تابلو برق کنترل نقش مهمی در عملکرد صحیح آن دارد. این تابلوها معمولا در اتاقهای کنترل مرکزی، کنار تجهیزات صنعتی و در مراکز تولید انرژی نصب میشوند. عواملی مانند تهویه مناسب، حفاظت در برابر گرد و غبار و دسترسی آسان به تجهیزات برای تعمیر و نگهداری در تعیین محل نصب آنها تاثیرگذار هستند.
استانداردهای مربوط به تابلو برق میمیک کنترل
تابلوهای برق میمیک کنترل باید مطابق با استانداردهای ملی و بینالمللی طراحی و ساخته شوند تا ایمنی و کارایی مطلوبی داشته باشند؛ برخی از مهمترین استانداردهای مربوط به این تابلوها عبارتاند از:
- استاندارد IEC 61439: مربوط به طراحی و عملکرد تابلوهای برق است.
- استاندارد ISO 9001: برای تضمین کیفیت تولید و مدیریت فرآیندهای ساخت.
- استاندارد IP (Ingress Protection): میزان حفاظت تابلو در برابر نفوذ آب و گرد و غبار را مشخص میکند.
- استانداردهای ملی برق ایران: که شامل مقررات ایمنی و بهرهبرداری از تجهیزات الکتریکی است.
بیشتر بخوانید» خطاهای رایج در نصب تابلو برق را بشناسید
نحوه نصب و راهاندازی تابلو برق میمیک کنترل
نصب تابلو برق میمیک کنترل نیازمند رعایت اصول فنی و مهندسی است. این فرآیند شامل مراحل مختلفی از جمله طراحی اولیه، نصب تجهیزات، سیمکشی داخلی و تست عملکرد نهایی میشود؛ در ادامه به مراحل کلیدی این فرآیند اشاره میکنیم:
بررسی نیازهای سیستم: در این مرحله، مشخصات فنی سیستم بررسی و نقشه تابلو طراحی میشود.
انتخاب تجهیزات مناسب: قطعاتی مانند نمایشگرها، کلیدها و نشانگرها انتخاب خواهند شد و مطابق با نیازهای پروژه خریداری میشوند.
نصب تابلو در محل مناسب: با در نظر گرفتن فضای کافی، تهویه مناسب و رعایت نکات ایمنی، تابلو در محل تعیینشده نصب میشود.
اتصال سیمکشیها و مدارهای داخلی: ارتباط بین تجهیزات به دقت برقرار و اتصالات تست میشوند.
اجرای تست عملکردی: در این مرحله، تمامی بخشهای تابلو بررسی و اطمینان حاصل خواهد شد که سیستم به درستی کار میکند.
جمعبندی
تابلو برق میمیک کنترل یکی از ابزارهای کلیدی در سیستمهای صنعتی و الکتریکی است که نقش مهمی در نمایش، کنترل و نظارت بر فرآیندهای مختلف دارد. این تابلوها در انواع مختلفی طراحی و تولید میشوند و بسته به نیاز پروژه، میتوانند از نمایشگرهای آنالوگ، دیجیتال یا ترکیبی از هر دو استفاده کنند. نصب و راهاندازی آنها نیازمند رعایت استانداردهای خاصی است تا عملکردی ایمن و بهینه داشته باشند. در نهایت، انتخاب صحیح تابلو برق میمیک کنترل بهرهوری سیستم را افزایش میدهد و مدیریت بهتری را برای اپراتورها فراهم میکند.
