سیم کشی کولر جزو کارهای فنی و ضروری برای نصب و استفاده از کولر گازی و آبی محسوب می شود. آشنا شدن با قوانین و نحوه سیم کشی موتور کولر در روند سیم کشی کولر، کمک زیادی به شما می کند.
سیم کشی کولر آبی مطابق رنگ بندی و اجرای نقشه سیم کشی کولر جزو کارهایی است که توصیه می شوند حتما زیر نظر افراد متخصص و کارشناس انجام شود. برای استفاده از امکانات کولر در فصل های گرم تابستان در مرحله اول باید سیم کشی کولر و راه اندازی آن را به طور درست انجام دهید.
اگر شما به این موضوع علاقه مند هستید و یا می خواهید سیم کشی کولرتان را خودتان انجام دهید، توصیه می کنیم در این نوشتار ما با همراه باشید چرا که در نظر داریم سیم کشی کولرهای مختلف و نکات مهم درباره آن ها را بررسی کنیم.
بیشتر بخوانید» به منظور آشنایی با انواع عایق سیم پیچی موتور و نکات آن کلیک کنید.
علت سیم کشی کولر برای ساختمان
سیم کشی کولر آبی طبق نقشه انجام می شود و یکی از کارهای ضروری برای استفاده از این دستگاه سرمایشی در ساختمان است. استفاده از انواع کولرهای گازی و آبی و همین طور اسپلیت ها برای استفاده از جریان گرم یا سرد باعث شده است که راه اندازی درست و سیم کشی کولرها جزو مسائل مهم محسوب شود.
طریقه سیم کشی کولر آبی
سیم کشی کولر آبی جزو مواردی است که مهندسان و کارشناسان به این مسئله واقف هستند و اصول کار آن را می دانند. برای سیم کشی کولر آبی از بخش جعبه فیوز تا کلید از سه رشته سیم دو و نیم متری استفاده می کنند. این سه سیم برای فاز، نول و ارت تعبیه می شوند، همچنین بین فاصله کولر تا کلید کولریک یک سیم یک و نیم متری پنج مفتولی استفاده می کنند، این سیم ها برای نول، تند، کند، پمپ و ارت مورد استفاده قرار می گیرند.
بیشتر بخوانید» بررسی علت پریدن فیوز برق ساختمان و راهنمای رفع آن
اگر سیستم برق ساخنمان ارت ندارد، سیم کشی کولر برای آن متفاوت خواهد بود. همچنین لازم به ذکر است که وجود تابلو برق در این مواقع بسیار مهم و کاربردی است به همین دلیل خرید تابلو برق ساختمانی را بهتر است جزو اولویت های اصلی خود قرار دهید.
سیم کشی کولر آبی کوچک

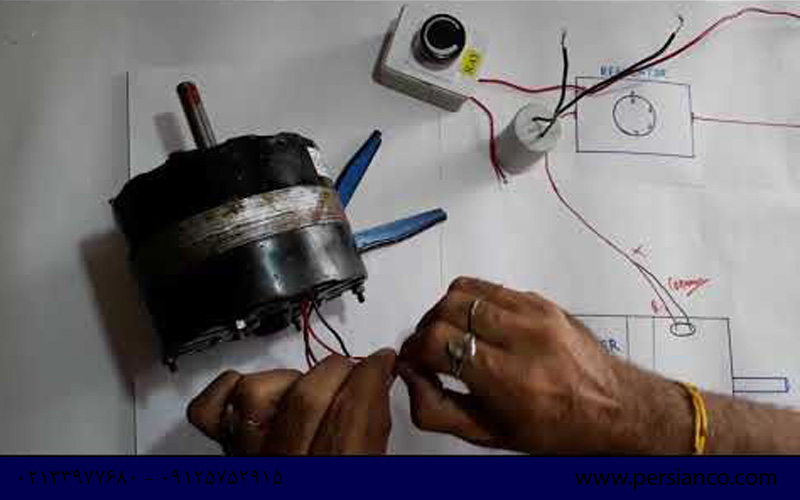

سیم کشی کولر طبق موتورهایی که برای این دستگاه سرمایشی تعبیه شده است انجام می شود. از موتورهای رایج این کولر می توان به موتور تک فاز کولر آبی، موتور سه فاز کولر آبی، سیم کشی کولر آبی دارای خازن، سیم کشی کولر آبی بدون خازن و غیره اشاره کرد. در ادامه روش های اجرای سیم کشی کولر آبی را به طور کامل برایتان توضیح خواهیم داد.
سیم کشی کولر ابی طبق رنگ بندی

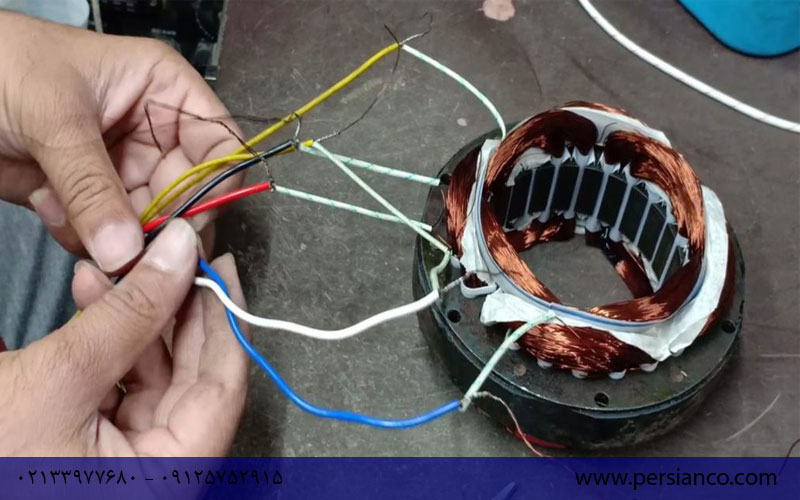

در سیم کشی کولر آبی با استفاده از رنگ بندی باید به این مسئله توجه کنید که رنگ زرد یا سبز تحت عنوان سیم ارت در نظر می گیرند. البته لازم به ذکر است که در بعضی از مواقع رنگ سیم ارت ممکن است فرق داشته باشد و فقط هایلایت هایی از رنگ سبز و زرد بر روی آن مشخص باشد. در زمان امروزی یکی از اصلی ترین روش های آموزش سیم کشی کولر طبق رنگ بندی های مختلف، سیم های حمل کننده جریان برق برای ایجاد ارتباط بین کانکتور و دستگاه است.
نکات مهم در زمان سیم کشی کولر آبی
- اولین نکته مهم در مورد برق کشی کولر آبی دقت در زمینه نصب و راه اندازی، رعایت کردن توصیه های ایمنی و توجه به سیم های نول و فاز است.
بیشتر بخوانید» به منظور آشنایی با استانداردهای سیم کشی ساختمان کلیک کنید. - به خاطر خاصیت رسانایی آب، اگر استانداردها و اصول ایمنی در زمان سیم کشی کولر در نظر گرفته نشود احتمالا در آینده با مشکلات برق گرفتگی مواجه خواهید شد.
- قبل از انجام دادن برق کشی کولر باید کولر را آماده کنید و مطمئن شوید دستگاه کاملا سالم است.
- سیم نول در آن دسته از کلیدهایی که دارای چراغ هستند را باید به سیم نول پشت کلید متصل کنید.
- همین طور می توانید نول کولر و نول برق منزل را بدون وصل کردن به پشت کولر، به طور مستقیم به همدیگر وصل کنید. در این شرایط سیم های نول به کلید وصل نشده اند اما چراغ کلید هم کار نخواهد کرد.
- در سیم کشی کولر مهم ترین مسئله کلید است. حتی در برخی موارد بی کیفیت بودن آن می تواند باعث ذوب شدن کلید و خرابی و سوختن کولر شود.
- سیم کشی برق کولر آبی باید به صورت یکدست و عایق انجام شود.
مراحل سیم کشی کولر گازی
- در مرحله اول با کمک سیم لخت کن، عایق سیم ها طبق نقشه سیم کشی کولر جدا کنید.
- اندازه سیم های لخت شده باید طبق اندازه استاندارد و گفته شده در نقشه باشد تا بتوانند به بهترین نحو ممکن اتصال را برقرار کنند.
- بعد از آن باید عایق همه سیم هایی که قرار است به کولر گازی وصل شوند را به اندازه بیست میلی متر جدا کنید. در زمان استفاده از سیم لخت کم دقت کنید که به خود سیم ها آسیبی نرسانید.
- بعد از لخت کردن سیم ها باید وارنیش و وایرشو را وارد سیم ها کنید.
- بخش لخت سیم ها را به انداز پانزده میلی متر به همدیگر بپیچید تا کابل ها به هم وصل شوند. بعد از آن وایرشو را بر روی جای اتصال سیم ها بکشید تا سیم های لخت کاملا پوشانده شوند، همچنین دو انتهای آن ها را با سر سیم زن فشار دهید تا در جای خود به صورت ثابت قرار بگیرد.
- بعد از حل کردن محل وایرشو باید وارنیش را بر روی وایرشو بکشید و به آن حرارت دهید تا کاملا محکم و سفت شود.
- حالا محل اتصال را با نوار چسب مخصوص بپوشانید. این مرحله آخرین مرحله از سیم کشی کولر گازی محسوب می شود و بعد از انجام دادن آن کار سیم کشی به اتمام می رسد.
بیشتر بخوانید» معرفی تابلو برق چیلر و کاربردهای آن
مهم ترین نکات برای سیم کشی کولر گازی
- دقت کنید که کولرهای گازی طبق برند یا نحوه عملکرد دارای سیم کشی متفاوتی هستند. به همین دلیل باید در زمان سیم کشی به این مسئله توجه کنید.
- در زمان سیم کشی کولر گازی حتما دقت کنید که برای وصل کردن کابل های کولر گازی هیچ وقت از سیم های غیر استاندارد و یا سیم هایی که بر روی خود دارای چسب هستند استفاده نکنید. چرا که استفاده از این سیم ها می تواند باعث ذوب شدن آن ها و ایجاد آتش سوزی شود.
- در نهایت گفتن این مسئله ضروری است که حتما دوره های سرویس کولر گازی خود را به طور سالیانه انجام دهید تا تعمیرکار ماهر در این سرویس ها سیم و کابل ها را بررسی کرده و در صورت مشکل آن ها را حل کند. از این طریق می توانید جلوی خطرات و مشکلات احتمالی آینده را بگیرید.
راهنمای سیم کشی کولر گازی اسپیلت
سیمکشی کولر گازی اسپیلت، فرآیندی تخصصی است که نیازمند دقت و دانش فنی میباشد تا از عملکرد صحیح و ایمنی دستگاه اطمینان حاصل شود. در ادامه به بررسی جنبههای مختلف سیمکشی این دستگاه میپردازیم:
بیشتر بخوانید» آشنایی با سیستم تهویه تابلو برق و ویژگی های آن
نقشه سیمکشی کولر گازی اسپیلت
نقشه سیمکشی کولر گازی اسپیلت، راهنمای ضروری برای نصب صحیح است. این نقشه معمولاً شامل نموداری از اتصالات الکتریکی بین یونیت داخلی (اواپراتور) و یونیت خارجی (کندانسور) میباشد. سیمهای برق اصلی، سیمهای فرمان (کنترل) و سیم ارت (زمین) با رنگها یا شمارههای مشخص نشان داده میشوند. درک این نقشه برای اتصال صحیح فاز، نول و سیمهای ارتباطی که وظیفه تبادل اطلاعات بین دو یونیت را بر عهده دارند، حیاتی است. عدم رعایت این نقشه میتواند منجر به آسیب دیدن دستگاه یا حتی خطرات جانی شود.
مراحل سیمکشی کولر گازی اسپیلت
مراحل سیمکشی کولر گازی اسپیلت با قطع کامل برق آغاز میشود. ابتدا، سیمهای برق اصلی (فاز و نول) از تابلوی برق به یونیت خارجی و سپس به یونیت داخلی متصل میشوند. سپس، سیمهای فرمان که وظیفه ارسال سیگنالهای کنترلی بین دو یونیت را دارند، طبق نقشه سیمکشی به ترمینالهای مربوطه وصل میشوند. در نهایت، سیم ارت به بدنه هر دو یونیت متصل میگردد تا ایمنی الکتریکی تضمین شود. پس از اتمام اتصالات، باید با استفاده از مولتیمتر از صحت سیمکشی و عدم وجود اتصال کوتاه اطمینان حاصل شود.
مشکلات رایج در سیمکشی کولر گازی اسپیلت
مشکلات رایج در سیمکشی کولر گازی اسپیلت میتواند شامل اتصالات شل، سیمکشی اشتباه، یا استفاده از سیمهای با قطر نامناسب باشد. اتصالات شل میتواند باعث گرم شدن بیش از حد سیمها و حتی آتشسوزی شود. سیمکشی اشتباه (مثلاً جابجا شدن فاز و نول یا سیمهای فرمان) میتواند به برد الکترونیکی دستگاه آسیب برساند یا از کارکرد صحیح آن جلوگیری کند. همچنین، استفاده از سیمهای نازکتر از حد استاندارد، منجر به افت ولتاژ و کاهش بازدهی کولر میشود. برای جلوگیری از این مشکلات، رعایت دقیق استانداردها و استفاده از تکنسین مجرب ضروری است.
سخن پایانی
در این مقاله درباره سیم کشی کولرهای مختلف گازی و آبی صحبت کردیم و مهم ترین نکات در زمان سیم کشی هرکدام از آن ها را توضیح دادیم. همچنین لازم به ذکر است که همان طور که گفتیم تابلوهای برق برای محافظت از وسایل الکترونیکی و الکتریکی ضروری و واجب هستند به همین دلیل استفاده از این دستگاه ها در خانه برای وسایل مختلف مثل کولرهای مختلف گازی و آبی نیز مفید و کاربردی است.
